Штамп для вытяжки эластичной средой

Штамп для вытяжки эластичной средой

Иллюстрации

Показать все

Реферат

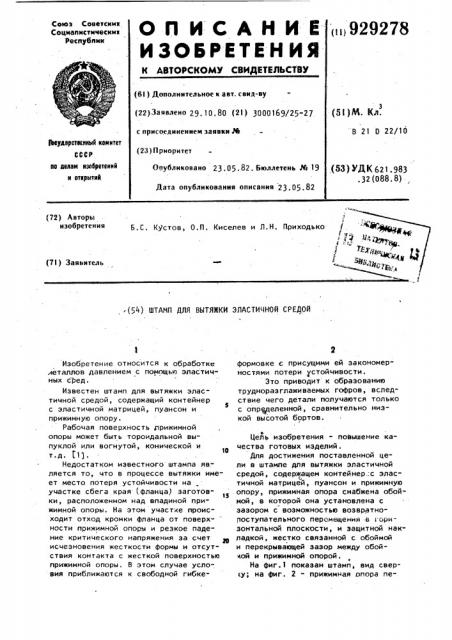

Союз Советскии

Соцнапистическик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к аит. свнд-ву (22) Заявлено 29. 1О. 80 (21) 3000169/25 "27 с присоединением заявки М (23) Приоритет

Опубликовано 23.05.82. Бюллетень № 19

В 21 0 22/10

3Ьоудиреткеииый комитет

СССР,(53) ЮК 621.983.32(088.8) . ио делом иэобретеиий и открытий

Дата опубликования описания 23,05 82 (72) Авторы изобретения

Б.С. Кустов, О.П. Киселев и Л.Н. Приходько (71) Заявитель. -(54) ШТАМП ДЛЯ ВЫТЯЖКИ ЭЛАСТИЧНОЙ СРЕДОЙ

Изобретение относится K o6pBGoTKе металлов давлением с помощью эластичных сред.

Известен штамп для вытяжки эластичной средой, содержащий контейнер с эластичной матрицей, пуансон и прижимную опору.

Рабочая поверхность ррижимной опоры может быть тороидальной выпуклой или вогнутой, конической и т.д. f1).

Недостатком известного штампа яв.ляется то, что в процессе вытяжки имеет место потеря устойчивости на участке сбега края (фланца) заготовки, расположенном над впадиной прижимной опоры. На этом участке происходит отход кромки фланца от поверхности прижимной опоры и резкое падение критического напряжения за счет исчезновения жесткости формы и отсутствия контакта с жесткой поверхностью прижимной опоры. В этом случае условия приближаются к свободной гибкеформовке с присущими ей закономерностями потери устойчивости.

Это приводит к образованию трудноразглаживаемых гофров, вследствие чего детали получаются только с определенной, сравнительно низкой высотой бортов. в

Цель изобретения - повышение качества готовых изделий.

Для достижения поставленной цели в штампе для вытяжки эластичной средой, содержащем контейнер.:с эластичной матрицей, пуансон и прижимную опору, прижимная опора снабжена обоймой, в которой она установлена с зазором с возможностью возвратнопоступательного перамещения в i.оризонтальной плоскости, и защитной накладкой, жестко связанной с обоймой и перекрывающей зазор между обойной и прижимной опорой.

На фиг.1 показан штамп, вид сверку; на фиг. 2 - прижимная опора пеформула изобретения

3 9292 ред вытяжкой; на фиг. 3 - то же, в конце процесса вытяжки.

Штамп состоит из жесткого пуансона 1,.неподвижно закрепленного на основании 2, эластичной матрицы 3, заключенной в контейнер (не показан) . Прижимная опора 4 заключена в обойму 5 и связана с ней через амортизаторы 6, выполненные, например, из полиуретана. Направление движе- lo ния прижимной опоры 4 определяется двумя планками 7, неподвижно закрепленными на основании 2.

Сверху прижимная опора закрыта защитной накладкой 8 с целью предот- д вращения затекания эластичной среды в зазор между прижимной опорой 4 и обоймой 5.

Штамп работает следующим образом.

Заготовку 9 укладывают на жесткий го пуансон 1 и производят штамповку эластичной матрицей 3 при давлении

q. Когда давление q, достигает величины, необходимой для сжатия амортизаторов 6, прижимная опора 4 начина- 2s ет перемещаться. Зазор между пуансоном l и рабочей поверхностью прижимной опоры 4 увеличивается. Эластичная матрица 3 затекает в увеличенный зазор и передает давление на де- зе формируемый край заготовки с одновременным разглаживанием образую78 4 щихся гофров. После снятия давления прижимная опора 4 под действием амор- тизаторов 6 возвращается в исходное положение. . Положительный эффект от внедрения предлагаемого штампа заключается в том, что готовые изделия имеют высокое качество и не требуют доводочных работ.

Штамп для вытяжки эластичной средой,содержащий контейнер с эластичной матрицей, пуансон и прижимную опору, отличающийся тем, что, с целью повышения качества готовых изделий, прижимная опора снабжена обоймой, в которой она установлена с зазором с возможностью возвратно-поступательного перемещения в горизонтальной плоскости, и защитной накладкой, жестко связанной с обоймой и перекрывающей зазор между обоймой и прижимной опорой.

Источники информации принятые во внимание при экспретизе

1. Исаченков Е.И. Штамповка резиной и жидкостью. Машгиз, 1967, с. 239, рис. 144 (прототип).

929278

Составитель О. Матвеева

Редактор В. Данко Техред М. Надь Корректор В. Бутяга

Заказ 3363/13, Тираж 842 Подписное. ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5 филиал ППП Патент", г.ужгород, ул.Проектная, 4
