Реферат

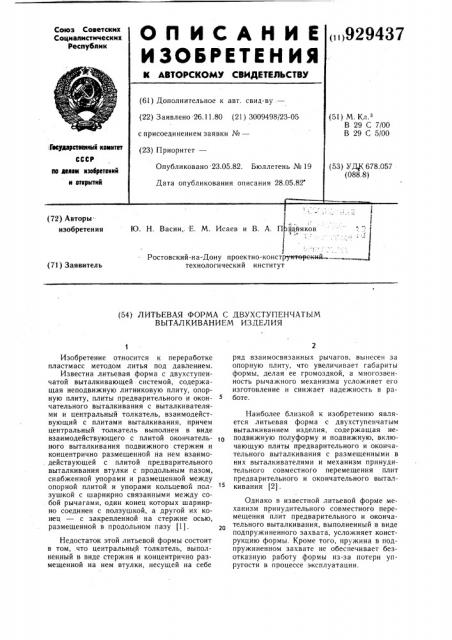

Союз Советских

Социалистических

Республик

М АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву.— (22) Заявлено 26.11.80 (21) 3009498/23-05 с присоединением заявки ¹вЂ” (23) Приоритет— (51) М.К .

В 29 С 7/00

В 29 С 5/00,Гееуиретееннмй кемнтет

СССР

Опубликовано 23.05.82. Бюллетень № 19

Дата опубликования описания 28.05.82 (53) УД(С 678.057 (088.8 ) по аелем нзебретеннй к етнрытнй

Ю. Н. Васин,. Е. М. Исаев и В. А. Поздйяков

1

Pостовский-на-Дону проектно-конструктерекий технологический институт (72) Авторы.изобретения (71) Заявитель (54) ЛИТЬЕВАЯ ФОРМА С ДВУХСТУПЕНЧАТЫМ

ВЫТАЛКИВАНИЕМ ИЗДЕЛИЯ

Изобретение относится к переработке пластмасс методом литья под давлением.

Известна литьевая форма с двухступенчатой выталкивающей системой, содержащая неподвижную литниковую плиту, опорную плиту, плиты предварительного и окончательного выталкивания с выталкивателями и центральный толкатель, взаимодействующий с плитами выталкивания, причем центральный толкатель выполнен в виде взаимодействующего с плитой окончательного выталкивания подвижного стержня и концентрично размещенной на нем взаимодействующей с плитой предварительного выталкивания втулки с продольным пазом, снабженной упорами и размещенной между опорной плитой и упорами кольцевой ползушкой с шарнирно связанными между собой рычагами, один конец которых шарнирно соединен с ползушкой, а другой их конец — с закрепленной на стержне осью, размещенной в продольном пазу (1).

Недостаток этой литьевой формы состоит в том, что центральный толкатель, выполненный в виде стержня и концентрично размещенной на нем втулки, несущей на себе ряд взаимосвязанных рычагов, вынесен за опорную плиту, что увеличивает габариты формы, делая ее громоздкой, а многозвенность рычажного механизма усложняет его изготовление и снижает надежность в работе.

Наиболее близкой к изобретению является литьевая форма с двухступенчатым выталкиванием изделия, содержащая неподвижную полуформу и подвижную, включающую плиты предварительного и окончательного выталкивания с размещенными в них выталкивателями и механизм принудительного совместного перемещения плит предварительного и окончательного выталкивания (2).

Однако в известной литьевой форме механизм принудительного совместного перемещения плит предварительного и окончательного выталкивания, выполненный в виде подпружиненного захвата, усложняет конструкцию формы. Кроме того, пружина в подпружиненном захвате не обеспечивает безотказную работу формы из-за потери упругости в процессе эксплуатации.

929437

1О

15

Формула изобретения

Зо

45

3

Цель изобретения — упрощение конструкции формы и повышение надежности в работе.

Указанная цель достигается тем, что в литьевой форме с двухступенчатым выталкиванием изделия, содержащей неподвижную полуформу и подвижную, включающую плиты предварительного и окончательного выталкивания с размещенными в них выталкивателями и механизм принудительного совместного перемещения плит предварительного и окончательного выталкивания, механизм принудительного совместного перемещения плит предварительного и окончательного выталкивания выполнен в виде ползуна с двухсторонним и односторонним скосами на торцах, установленного в пазу плиты предварительного выталкивания, контрвыталкивателя с клиновым пазом, установленного в плите окончательного выталкивания, и упора со скосом, закрепленного в. подвижной пол уформе, причем двухстороннему скосу ползуна соответствует клиновой паз контрвыталкивателя, а одностороннему скосу соответствует скос упора. На фиг. 1 изображена литьевой формы, продольный разрез; на фиг. 2 и 3 — последовательные положения выталкивающей системы при раскрытии формы.

Литьевая форма содержит неподвижную полуформу 1 с компенисирующим пальцем

2, подвижную пол„муфту 3 с ограни.ителем

4, плиту 5 предварительного выталкивания, в пазу 6 которой размещен ползун 7 с двухсторонним 8 и односторонним 9 скосами, знак 10, закрепленный в плите 5 предварительного выталкивания, плиту 11 окончательного выталкивания с выталкивателем 12 и контрвыталкивателем 13, клиновой паз

14 которого выполнен на его хвостовике 15, размещенным в отверстии плиты 5 предварительного выталкивания. С плитой 11 жестко связан шток 16. Упор 17, размещенный в подвижной полуформе, имеет скос 18.

Литьевая форма работает следующим образом.

После заполнения формообразующей полости формы полимерным материалом и технологической выдержки подвижная полуформа 3 отводится влево.и шток 16 перемещает плиты 11 окончательного и 5 предварительного выталкивания, связанные между собой находящимися в зацеплении контрвыталкивателем 13 и ползуном 7, при этом ползун

7 своим торцем скользит вдоль упора 17 до совмещения скоса 9 со скосом 18 упора

17: При воздействии скоса 14 контрвыталкивателя 13 на скос 8 ползуна 7, последний смещается, скользя своим скосом 9 вдоль скоса 18 упора 17, и выходит из за4 цепления. A плита 5 предварительного выталкивания, переместившись на расстояние h, необходимое для выталкивания отливки из формообразующей полости подвижной полуформы 3, останавливаются, упираясь, при этом в ограничитель 4 (фиг. 2). Плита

11 окончательного выталкивания, продолжая двигаться, посредством выталкивателя

12 снимает изделие со знака 10 (фиг. 3).

При перемещении подвижной полуформы вправо скос 8 ползуна 7 выводится из зацепления со скосом !8 упора 17, а скос

8 входит в клиновой паз 14 контрвыталкивателя 13, связывая таким образом плиты

5 и 11.,Вслед за этим с помощью компенсирующего пальца 2, упирающегося в контвыталкиватель 13, плиты 5 и 1 возвращаются в исходное положение.

Положительный эффект при использовании предлагаемой формы может быть достигнут вследствие ее более простой конструкции, по сравнению с известной формой, повышением надежности работы за счет исключения пружинных элементов в механизме перемещения плит.

Литьевая форма с двухступенчатым выталкиванием изделия, содержащая неподвижную полуформу и подвижную, включающую плиты предварительного и окончательного выталкивания с размещенными в них выталкивателями и механизм принудительного совместного перемещения плит предварительного и окончательного выталкивания, отличающаяся тем, что, с целью упрощения конструкции формы и повышения надежности ее работы, механизм принудительного совместного перемещения плит предварительного и окончательного выталкивания выполнен в виде ползуна с двухсторонним и односторонним скосами на торцах, установленного в пазу плиты предварительного выталкивания, контрвыталкивателя с клиновым лазом, установленного в плите окончательного выталкивания, и упора со скосом, закрепленного в подвижной полуформе, причем двухстороннему скосу ползуна соответствует клиновой паз контрвыталкивателя, а одностороннему скосу соответствует скос упора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 555022, кл. В 29 С 7/00, 1975.

2. Авторское-свидетельство СССР № 582279, кл. В 29 С 7/00, 19?6 (прототип).
