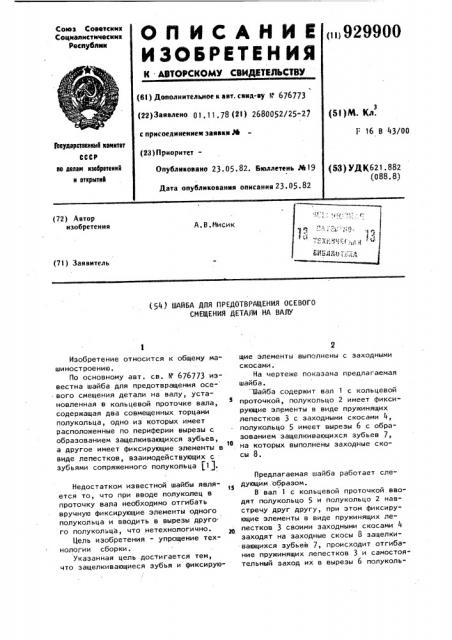

Реферат



(72) Автор изобретения

А.В.Мисик (71) Заявитель (S4) ШАЙБА ДЛЯ ПРЕДОТВРАЩЕНИЯ ОСЕВОГО

СМЕЩЕНИЯ ДЕТАЛИ НА ВАЛУ

Изобретение относится к общему машиностроению.

По основному авт. св. N 676773 известна шайба для предотвращения осе- вого смещения детали на валу, установленная в кольцевой проточке вала, содержащая два совмещенных торцами полукольца, одно из которых имеет расположенные по периферии вырезы с образованием защелкивающихся зубьев, а другое имеет фиксирующие элементы в виде лепестков, взаимодействующих с зубьями сопряженного полукольца $1$

Недостатком известной шайбы является то, что при вводе полуколец в проточку вала необходимо отгибать вручную фиксирующие элементы одного полукольца и вводить в вырезы друго. го полукольца, что нетехнологично.

Цель изобретения — упрощение технологии сборки.

Указанная цель достигается тем, что защелкивающиеся зубья и фиксирующие элементы выполнены с заходными скосами.

На чертеже показана предлагаемая шайба.

- Шайба содержит вал 1 с кольцевой проточкой, полукольцо 2 имеет фикси" рующие элементы в виде пружинящих лепестков 3 с заходными скосами 4, полукольцо 5 имеет вырезы 6 с образованием защелкивающихся зубьев 7, 6. на которых выполнены заходные скосы 8.

Предлагаемая шайба работает следующим. образом.

В вал I с кольцевой проточкой вводят полукольцо 5 и полукольцо 2 навстречу друг другу, при этом фиксирующие элементы в виде пружинящих лепестков 3 своими заходными скосами 4 заходят на заходные скосы 8 защелкивающихся зубьев 7, происходит отгибание пружинящих лепестков 3 и самостоятельный заход их в вырезы 6 полукольИсточники информации, принятые во внимание при экспертизе формула изобретения

Шайба для предотвращения осевого смещения детали на валу по авт. св, >в 1. Авторское свидетельство СССР

t" 676773, кл. F 16 В 43/00, 1979.

Составитель В.Попов

Редактор Л.Лукач Техред А. Бабинец Корректор О.Билак

Заказ 3441/44 Тираж 798 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 929900 4 ца 5, а также стопорение полуколец Ю 676773, отличающаяся между собой. тем, что, с целью упрощения технолоПредлагаемая конструкция шайбы гии сборки, защелкивающиеся зубья и позволит быстро производить сборку фиксирующие элементы выполнены с заза счет упрощения технологии сборки. ходными скосами.
