Реферат

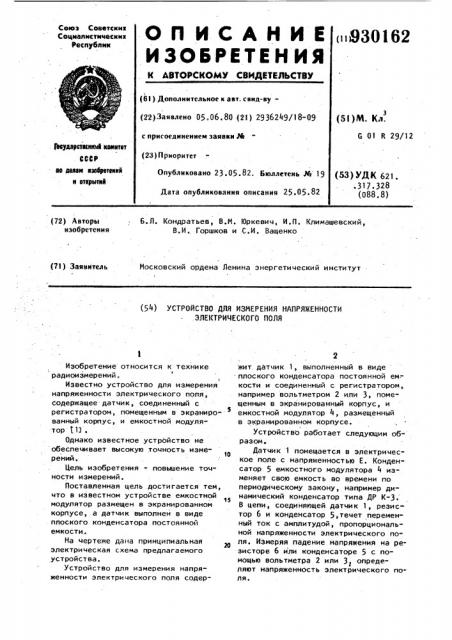

ОПИСАНИЕ взо162

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсиик

Социвлистичесиик

Республик (6I ) Дополнительное к авт. свид-ву(22)Заявлено 05.06.80 (21) 2936249/18-09 с присоединением заявки М (23) Приоритет (5 I ) M. Кл.

G 01 R 29/12

IbcyA6IIcT68lelS кмвтет

CCCP яе далаи взвбрвтеквв в вткрытвй (53) УДК 621..317.328 (088. 8) Опубликовано 23.05.82. Бюллетень М 19

Дата опубликования описания 25.05.82

Б.Л. Кондратьев, В.И. Юркевич, И.П. Климашевский, В.И.. Горшков и С.И. Ващенко (72) Авторы изобретения

Московский ордена Ленина энергетический институт (7l ) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗИЕРЕНИЯ НАПРЯЖЕННОСТИ

ЭЛЕКТРИЧЕСКОГО ПОЛЯ

Изобретение относится к технике радиоизмерений.

Известно устройство дпя измерения напряженности электрического поля, содержащее- датчик, соединенный с регистратором, помещенным в экранированный корпус, и емкостной модулятор (13.

Однако известное устройство не обеспечивает высокую точность измерений.

Цель изобретения -. повышение точности измерений.

Поставленная цель достигается тем, что в известном устройстве емкостной модулятор размещен в экранированном корпусе, а датчик выполнен в виде плоского конденсатора постоянной емкости.

На чертеже дана принципиальная электрическая схема предлагаемого устройства.

Устройство для измерения напряженности электрического поля содержит. датчик 1, выполненный в виде плоского конденсатора постоянной ем= кости и соединенный с регистратором, например вольтметром 2 или 3, помещенным в экранированный корпус, и емкостной модулятор 4, размещенный в экранированном корпусе.

Устройство работает следующим образом.

Датчик 1 помещается в электрическое поле с напряженностью Е. Конденсатор 5 емкостного модулятора 4 изменяет свою емкость во времени по периодическому закону, например динамический конденсатор типа ДР К-3.

В цепи, соединяющей датчик 1, резистор 6 и конденсатор 5,течет переменный ток с амплитудой, пропорциональной напряженности электрического поля. Измеряя падение напряжения на резисторе 6 или конденсаторе 5 с помощью вольтметра 2 или 3 опредег ляют напряженность электрического поля.

162

Формула изобретения

Составитель A. Кузнецов

Редактор В. Лазаренко Техред Л. Пекарь Корректор Л. Бокшан

Заказ 3459/57

Тираж 719 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Н-35, Раушская наб., д, 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4.3 930

Вынесение емкостного модулятора 4 из исследуемого электрического поля в экранированный корпус и выполнение датчика 1 в виде плоского конденсатора постоянной емкости малых габаритов уменьшает искажение электрического поля устройством,. Это приводит к повышению точности измерений напряженности электрического поля.

Устройство для измерения напряженности электрического поля, содержащее датчик, соединенный с регистратором, помещенным в экранированный корпус, и емкостной модулятор, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерений, емкостной модулятор размещен в экранированном корпусе, а датчик выполнен в виде плоского конденсатсра постоянной емкости.

Источники информации, принятые во внимание при экспертизе

1, Имянитов И.М, Приборы и методы для изучения электричества атмосферы. М., Гос. изд. техн, лит-ры, 1957, 1s с. 196 (прототип),
