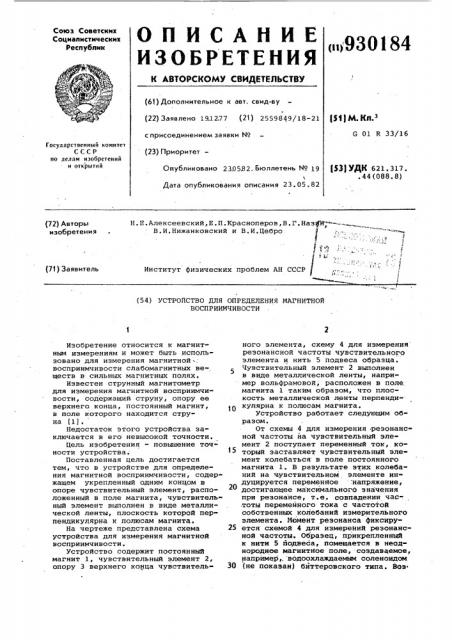

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (it)930184 (6)) Дополнительное к авт. свид-ву (22) Заявлено 19.1277 (21) 2559849/18-21 с присоединением заявки М9 (23) ПриоритетР М К|э

G 01 R 33/16

Государственный комитет

СССР о делам изобретений и открытий (53) УДК 621 317. 44 (088. 8) Опубликовано 230582. Бюллетень ¹ 19

Ъ

Дата опубликования описания 23.05.82

Н.H.Àëåêñååâcêèé,Å.Ï.Êðàcíoïåðoâ,В.Г.НазфТ-- В.И.Нижанковский и В.И.Цебро

1 .: Ъ=! с

I с с

Институт физических проблем AH СССР (72) Авторы изобретения (73) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ МАГНИТНОЙ

ВОСПРИИМЧИВОСТИ

Изобретение относится к магнитным измерениям и может быть использовано для измерения магнитной -. восприимчивости слабомагHHTHblx веществ в сильных магнитных полях.

Известен струнный магнитометр для измерения магнитной восприимчивости, содержащий струну, опору ее верхнего конца, постоянный магнит, в поле которого находится струна (1).

Недостаток этого устройства заключается в его невысокой точности.

Цель изобретения - повышение точности устройства.

Поставленная цель достигается тем, что в устройстве для определения магнитной восприимчивости, содержащем укрепленный одним концом в опоре чувствительный элемент, расположенный в поле магнита, чувствительный элемент выполнен в виде металлической ленты, плоскость которой перпендикулярна к полюсам магнита.

На чертеже представлена схема устройства для измерения магнитной восприимчивости.

Устройство содержит постоянный магнит 1, чувствительный элемент 2, опору 3 верхнего конца чувствительного элемента, схему 4 для измерения резонансной частоты чувствительного элемента и нить 5 подвеса образца.

Чувствительный элемент 2 выполнен в виде металлической ленты, например вольфрамовой; расположен в поле магнита 1 таким образом, что плоскость металлической ленты перпендикулярна к полюсам магнита.

Устройство работает следующим образом.

От схемы 4 для измерения резонансной частоты на чувствительный элемент 2 поступает переменный ток, который заставляет чувствительный элемент колебаться в поле постоянного магнита 1. В результате этих колебаний на чувствительном элементе индуцируется переменное .напряжение, достигающее максимального значения при резонансе, т.е. совпадении час-. .тоты переменного тока с частотой собственных колебаний измерительного элемента. Момент резонанса фиксиру25 ется схемой 4 для измерений резонансной частоты. Образец, прикрепленный к нити 5 йодвеса, помещается в неоднородное магнитное поле, создаваемое, например,. водоохлаждаемым соленоидом

30 (не показан) биттеровского типа. Воз

930184

Формула изобретения

ВНИИПИ Заказ 34б1/59 Тираж 719 Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4, никает магнитная сила, действующая на образец, которая зависит от его магнитной восприимчивости; Эта сила через нить 5 подвеса передается на чувствительный элемент 2 и изменяет его натяжение.

Чувствительный элемент 2 в виде ленты является резонансным элементом и его резонансная частота зависит от натяжения, т.е. от магнитной силы, действующей на образец.

Удельная магнитная восприимчивость Л, определяется из соот ношения

P($ ) = m С<И " H 1) ° где Ь(09 - изменение квадрата час.тоты при включении поля;

4 .П2 - масса образца1

С=Ь(Ф) †- калибровочная постоянная

ЬР

I определяемая по изменению резонансной частоты ленты при нагружении ее эталонным разновесомр - длина образцар

Н и Н - магнитные поля на торцах образца.

Как показали опыты, использование чувствительного элемента, выполненного в виде ленты, позволяет повысить точность измерения силы, действующей на образец до 0,1 В, причем помехоустойчивость повышается более, чем в 2 раза по сравнению с известным устройством, в котором в качестве чувствительного элемента используется струна.

Устройство для определения магнит15 ной восприимчивости, содержащее укрепленный одним концом в опоре чувствительный элемент, расположенный в поле магнита, о т л и ч а ю щ е е с я тем, что, с целью повышения точности, чувствительный элемент выполйен в виде металлической ленты,. плоскость которой перпендикулярна к полюсам магнита.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 509849 кл.G 01 R 33/16, 1974.
