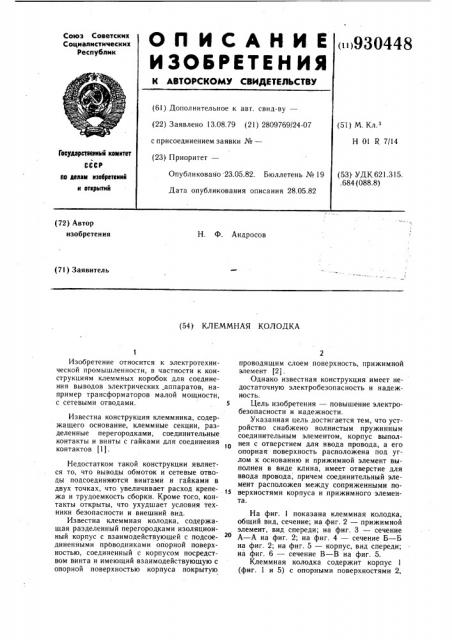

ОП ИСАНИЕ 9

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l) Дополнительное к авт. свид-ву— (22) Заявлено 13.08.79 (21) 2809769/24-07 с присоединением заявки №вЂ” (23) Приоритет— (51) М. К .

Н Ol R 7/14

Гееударетненный кемнтет

СССР (53) УДК 621.315. .684 (088.8 ) Опубликовано 23.05.82. Бюллетень № 19

Дата опубликования описания 28.05.82 по делам нэюйратеннй н открытий (72) Автор изобретения

Н. Ф. Андросов (71) Заявитель (54) КЛЕММНАЯ КОЛОДКА!

Изобретение относится к электротехнической промышленности, в частности к конструкциям клеммных коробок для соединения выводов электрических аппаратов, например трансформаторов малой мощности, с сетевыми отводами.

Известна конструкция клеммника, содержащего основание, клеммные секции, разделенные перегородками, соединительные контакты и винты с гайками для соединения контактов (1).

Недостатком такой конструкции является то, что выводы обмоток и сетевые отводы подсоединяются винтами и гайками в двух точках, что увеличивает расход крепежа и трудоемкость сборки. Кроме того, контакты открыты, что ухудшает условия техники безопасности и внешний вид.

Известна клеммная колодка, содержащая разделенный перегородками изоляционный корпус с взаимодействующей с подсоединенными проводниками опорной поверхностью, соединенный с корпусом посредством винта и имеющий взаимодействующую с опорной поверхностью корпуса покрытую

2 проводящим слоем поверхность, прижимной элемент (2) .

Однако известная конструкция имеет недостаточную электробезопасность и надежность.

5 Цель изобретения — повышение электробезопасности и надежности.

Указанная цель достигается тем, что устройство снабжено волнистым пружинным соединительным элементом, корпус выполнен с отверстием для ввода провода, а его опорная поверхность расположена под углом к основанию и прижимной элемент выполнен в виде клина, имеет отверстие для ввода провода, причем соединительный элемент расположен между сопряженными по15 верхностями корпуса и прижимного элемента.

На фиг. 1 показана клеммная колодка, общий вид, сечение; на фиг. 2 — прижимной элемент, вид спереди; на фиг. 3 — сечение

А — А на фиг. 2; на фиг. 4 — сечение Б — Б на фиг. 2; на фиг. 5 — корпус, вид спереди; на фиг. 6 — сечение  — В на фиг. 5.

Клеммная колодка содержит корпус 1 (фиг. 1 и 5) с опорными поверхностями 2, 930448 з ос -;;:èàèèåì 3, направляющими отбортовкасоединенными стенкой 5 с отбортовотверстиями 7 под выводы 8 электрического аппарата, например транспорматора. и разделительными перегородками 9, образующими с опорными поверхностями 2 клеммные ячейки 10.

Опорная поверхность. 2 выполнена под

:, глом к основанию 3 корпуса 1. Наклон опорной поверхности выполнен с подъемом от открытой части корпуса к его стенке (фиг.6) .

Над контактными опорами 2 установлен клиновидный прижимной элемент 11 с пазами 12 и подразделительные перегородки 9.

Наклонная плоскость 13 прижимного элемента параллельна наклону опорной поверхности. В прижимном элементе отверстия 14 предназначены для сетевых проводов 15, а соединительные элементы 16 соединс..ы с прижимным элементом.

Для более надежного контакта поверхность прижимного элемен з 11 армирована токопроводящей пластиной 17, а поверхность корпуса 1 — пластиной 18. Указанные пластины при использовании клеммной колодки с,. аботочных электрических аппаратах можно не устанавливать. Для надежного кон- 2s такта соединений при разном сечении выво.<оН 8 и отводов !5 соединительный элемент выполнен в виде волнообразной пружинягцей пластины.

Для удержания прижимного элемента 1 в корпусе 1 и для создания необходимого кон30 тактного давления стенки 19 прижимного элемента имеется отверстие 20, а в средней перегородке 21 корпуса -- резьбовое отверстие 22 под винт 23.

При сборке электрического аппарата, например трансформатора малой мощности, pь.воды для обмоток пропускают через отве; стия 7, загибают по опорной плоскости 2 и фиксируют от выпадения вкладышем 11 при помощи винта 23, затем прикрепляют клеммную колодку к трансформатору.

Изобретение создает экономический эффект.

Формула изобретения

Клеммная колодка, содержащая разделенный перегородками изоляционный корпус с взаимодействующей с подсоединяемыми проводниками опорной поверхностью, соединенный с корпусом посредством винта и имеющий взаимодействующую с опорной поверхностью корпуеа покрытую проводящим слоем поверхность, прижимной элемент, отличающаяся тем, что, с целью повышения надежности и электробезопасности, она снабжена волнистым пружинным соединительным элементом, ксрпус выполнен с отверстием для ввода провода, а его опорная поверхность расположена под углом к основанию, прижимной элемент выполнен в виде клина, имеет отверстие для ввода провода, причем соединительный элемент расположен между сопряженными поверхностями корпуса и прижимного элемента.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ № 1270168, кл. 21 D 50, 1968.

2. Патент США ¹ 398384, кл. 339—

198, 1976.
