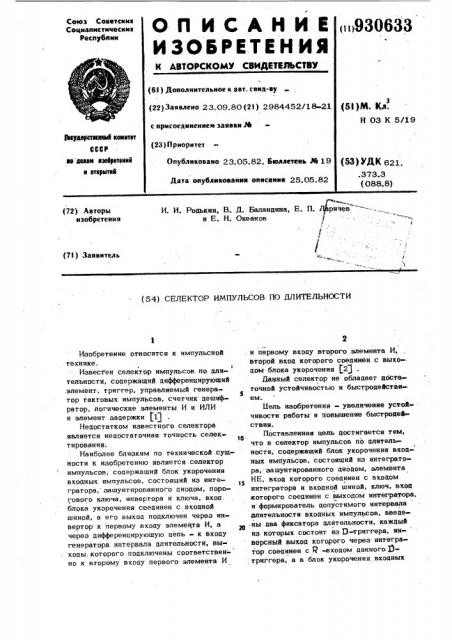

И. И. Родькин, В. Д. Баландина, Е. П. ричев и Е. Н. Океанов

t

1 (72) Авторы изобретения (7I ) Заявитель (54) СЕЛЕКТОР ИМПУЛЬСОВ ПО ДЛИТЕЛЬНОСТИ

Изобретение относится к импульсной технике.

Известен селектор импульсов по длительности, содержащий дифференцирующий .элемент, триггер, управляемый генера5 тор тактовых импульсов, счетчик дешифратор, логические элементы И и ИЛИ и элемент задержки (11

Недостатком известного селектора является недостаточная точность селектирования.

Наиболее близким по технической сущности к изобретению является селектор импульсов, содержащий блок укорочения входных импульсов, состоящий из инте15 гратора, зашунтированного диодом, порогового ключа, инвертора и ключа, вход. блока укорочения соединен с входной шиной, а его выход подключен через инвертор к первому входу элемента И, а через дифференцирующую цепь - к входу генератора интервала длительности, выходы. которого подключены соответствен - но к второму входу первого элемента И

2 и первому входу второго элемента И, второй вход которого соединен с выходом блока укорочения 21 .

Данный селектор не обладает достаточной устойчивостью и быстродействием.

Цель изобретения - увеличение устойчивости работы и повышение быстродействия.

Поставленная цель достигается тем, что в селектор импульсов по длительности, содержащий блок укорочения входных импульсов, состоящий из интегратора, зашунтированного диодом, элемента

НЕ, вход которого соединен с входом

I интегратора и входной шиной, ключ, вход которого соединен с выходом интегратора, и формирователь допустимого интервала длительности входных импульсов, введены два фиксатора длительности, каждый из которых состоит из D.-триггера, инверсный выход которого через интегратор соединен с Я -входом данного Дтриггера, а в блок укорочения входных эовавшийся положительный перепад поступает на С-вкоды0-триггеров 12 и 13, прн этом с выхода элемента 4 на Р-вход триггера 12 поступает сигнал 1", и, следовательно, на выкоце фиксатора 10 формируется сигнал, длительность которого определяется интегратором 14.

На Д-входе триггера 13 в это время сигнал имеет значение 0", н, слецовательно, на выходе фиксатора 11 сигнал отсутствует.

Прн поступлении на вход импульсов с длительностью, превышающей заданную, процессы в селекторе протекают как и при селекции импульсов в эаданнык пределах, отличие состоит в том, что положительный перепад с выхоца блока укорочения 1 записывает 0 значение информации.

Таким образом, благодаря введению фиксаторов заданных и превышающих длительностей, а также введению в блок укорочения входных импульсов элемента

ИЛИ йа выходе блока укорочения входных импульсов формируются импульсы посто-, янной длительности, равной длительности допустимого селектированиа импульсов.

Зона неустойчивой селекции из-за селектировання будет определяться лишь нвидвальностью пороговой характеристики

То, что выходные сигналы селектора представляются сигналами постоянной длительности, способствует уменьшению зоны неустойчнвой селекции входных им35 пульсов с длительностями, приближающимися к веркнему пределу селекции.

Иэ изложенного видно, что первый интегратор блока укорочения входнык импульсов накаплнвает во всех случаях одинаковое количество энергии, что поз воляет эа время, равное допустимому интервалу селекции, устанавливать его в начальное состояние и тем самым увеличивать быстродействие селектора, бЗ не предъявляя цополнительных требований к ключу блока укорочения входных импульсов.

Расширение, зоны устойчивой селекции повыиает точность селекции импульсных последовательностей с цлительностями, приближающимися к пределам допустимого интервала селекции.

1. Селектор импульсов по длительности, содержащий блок укорочения вход-

3 . 930633 4 импульсов введен элемент ИЛИ, один вход которого соецинен с выходом элемента НЕ, а выход элеменга ИЛИ соединен с вкодом управления ключа, С-входы D- триггеров каждого иэ фиксаторов длительности соединены с первым выходом формирователя допустимого интревала длительности входных импульсов, второй выкоц которого соединен с вторым входом элемента ИЛИ, а выход кото- тй рого подключен к выходу интегратора блока укорочения входных импульсов, причем 0-входы 9-триггеров фиксаторов длительности соединены соответственно с входом и выходом элемента НЕ, à 1s также тем, что формирователь допустимого интервала длительности входных импульсов состоит из Rs -триггера, инверсный выход которого соединен с его 5 входом через интегратор. 20

На чертеже представлена структурная 1 схема предлагаемого устройства.

Селектор содержит блок 1 укорочения входнык импульсов, в состав которого вхоцяг интегратор 2, диод 3, элемент

НЕ 4, ключ 5, элемент ИЛИ 6, формирователь 7 допустимого интервала длительности входных импульсов, состоящий из

R5 -триггера 8 и интегратора 9, фиксаторы 10 и 11 длительности, состоящие иэД-тригегров 12 и 13 и интеграторов р< нг, 14 и 15. Входной сигнал подан на входную шину 16.

Селектор работает следующим образом.

При поступлении на шину 16 импульсов с длительностью, меньшей- минимальной заданной, интегратор 2 не успевает накопить энергию, достаточную цля переброски R5 -триггера по 9 -входу и, следовательно, не образуется положительных фронтов записи информации 0;входов

Д-триггеров 12 и 13, и на их BbIKORHK отсутствуют сигналы.

При поступлении на шину 16 импульсов с длительностью, находящейся в заданных пределах, интегратор 2 успевает накопить энергию, достаточную для установки по R --Bxoay RS-триггера. При этом на интегратор 9 и через элемент ИЛИ 6 на ключ 5 поступает перепад напряжения, ключ 5 открывается и интегратор 2 начинает возвращаться в начальное состояние, а на интеграторе 9 происходит интегрирование перепада, в результате кото- . Рого чеРез пРомежУток вРемени, Равный Ф о р м у л а и з î б р е т е н н я заданным пределам селекции (определяется постоянной интегратора 9),Я >триггер перебрасывается по . р -входу. Обра5 930 ных импульсов, состоящий нз интегратора, зашунтированного диоцом, элемента

НЕ, вход которого соецинен с вхоцом .интегратора н входной шиной, ключ, вхоц которого соединен с выхоцом интегратора, н формирователь цопустимого интервала длительности вхоцнык импульсов, о.тл и ч а ю щ и и с Nтем,,что, с целью увеличения устойчивости н повьпиения быстродействия, в него ввэцены цва фиксатора длительности, кажцый нз которых состоит из Ятриггера, инверсный выход которого через интегратор coeasaea c

Д -входом денного 9 -триггера, а в блок укорочения вкоцнык импульсов введен элемент ИЛИ, оден вкоц которого соецинен с выкоцом элемента НЕ, а вы хоц элемента ИЛИ coegasea с входом управления ключа, Q - вхоцы Р -триггеров кажцого из фкксатрров цлнтельности .. соецинены с первым выходом формирователя цопустимого интервала цлнтельности входных импульсов, второй выхоц коИсточннкн информацни, принятые во вннмание прн экспертизе

l. Авторское свидетельство СССР

М 696599, an. Н 03 К 5/19, а 03.08.77.

2. Авторское свицетельство СССР

:М 733098, «л. Н 03 К 5/19, 09. 1 1. 77.

633 6 торого соединен с вторым вхоцом элемента ИЛИ, а выход которого поцкиючен к выходу интегратора блока укоро» чення входных имцульсов, причем. ) эхо цы Q -триггеров фиксаторов цлительнос ти соецннены соответственно с входом и выходом элемента НЕ.

2. Селектор импульсов по цлнтель» ностипоп. 1, отличающий» ð с я тем, что формирователь цолустнмого интервала цпительности вхоцнык имцуль сов состоит из 95-триггера, инверсный выхоц которого.соецннен с его 5 -Мсоцоц, через Гинтегратор.
