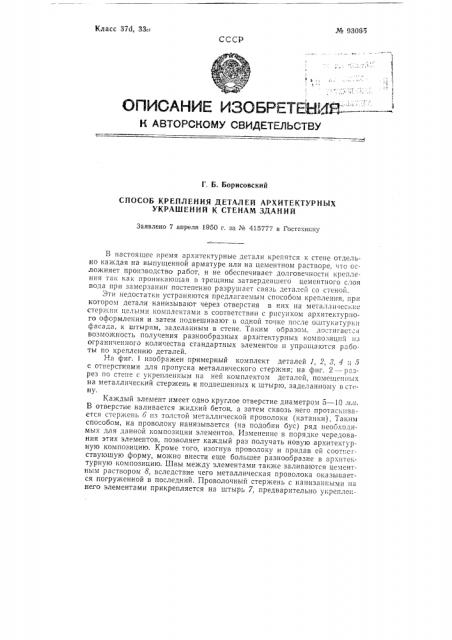

ОПИСАНИЕ ИЗОБРЕТЕ ЗДЯ.""

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г. Б. Борисовский

СПОСОБ КРЕПЛЕНИЯ ДЕТАЛЕЙ АРХИТЕКТУРНЫХ

УКРАИEHИЙ К СТЕНАМ ЗДАНИЙ

Заявлено 7 апреля 1950 г. за М 415777 в Гостехнпку

В настоящее время архитектурные детали крепятся к стене отдельно каждая на выпущенной арматуре или на цементном растворе, что о=ложняет производство работ, и не обеспечивает долговечности крепления так как проникающая в трещины затвердевшего цементного слоя вода при замерзании постепенно разрушает связь деталей со стеной.

Зти недостатки устраняются предлагаемым способом крепления, при котором детали нанизывают через отверстия в них на металлические стержни целыми комплектами в соответствии с рисунком архитектурного оформления и затем подвешивают в одной точке после оштукатурки фасада, к штырям, заделанным в стене. Таким образом„достигается возможность получения разнообразных архитектурных композиций нз ограниченного количества стандартных элементов и упрощаются работы по креплению деталей. г."а фиг. l изображен примерный комплект деталей 1, 2, 8, 4:; 5 с отгерстиями для пропуска металлического стержня; на фиг. 2 — р".çрез по стеце с укрепленным на ней комплектом деталей, помещенных на металлический стержень и подвешенных к штырю, заделанному в ст .ну.

Каждый элемент имеет одно круглое отверстие диаметром 5 — 10 л,и

В отверстие наливается жидкий бетон„а затем сквозь него протаскивается стержень б из толстой металлической проволоки (катанки). Таким способом, на проволоку нанизывается (на подобии бус) ряд необходимых для данной композиции элементов. Изменение в порядке чередования этих элементов, позволяет каждый раз получать новую архитектурную композицию. Кроме того, изогнув проволоку и придав ей соответствующую форму, можно внести еще большее разнообразие в архитектурную композицию. Швы между элементами также заливаются цементным раствором 8, вследствие чего металлическая проволока оказывается погруженной в последний. Проволочный стержень с нанизанными на него элементами прикрепляется на штырь 7, предварительно укреплек№ 93065 ный в стене. Место соединения проволоки со штырем заливается цементом. Для того чтобы архитектурная деталь не качалась от ветра и не отходила от предназначенного для нее места, местами через деталь и стену вставляются проволочные хомутики 9. Подвеска архитектурных деталей производится после окончательной обработки фасада (после его штукатурки или облицовки). Это делается из тех соображений„что целесообразнее не связывать штукатурку или облицовку фасада с его архитектурной обработкой. В этом случае можно штукатурить гладкие плоскости фасада механическим способом (пушкой). При облицовке фасада предлагаемый способ позволит значительно уменьшить количество разновидностей типов плит.

Предмет из обретения

Фиг. /

Комитет по делам изобретений и открытий при Совете Министров СССР

Гр. 156

Редактор М. Д. Гилула

Подп. к печ, 18/ЧП-1960 г.

Тираж 250. Цена 25 коп.

Информационно-издательский отдел.

Объем 0,17 и. л. Заказ 4472.

Гор. Алатырь, типография ¹ 2 Министерства культуры Чувашской АССР.

Способ крепления деталей архитектурных украшений к стенам зданий, отличающийся тем, что, с целью упрощения работ по креплению деталей, а также возможности получения из ограниченного количества стандартных элементов разнообразных архитектурных композиций, детали нанизывают на металлические стержни (проволоку) через сквозные отверстия, сделанные в деталях и подвешивают к штырям, закрепленным в стене.
