Реферат

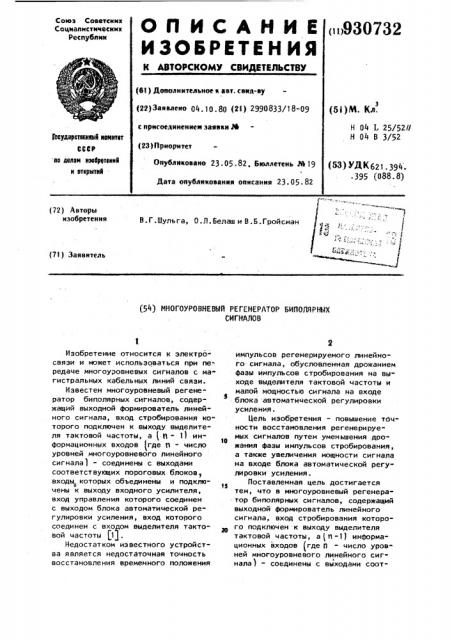

Союз Соавтских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ >930732 (61) Доттолнительное н авт. свяд-ву (5i)M. Кл.

{22)Заявлено 04.10.80 (И) 2990833/18-09

Н 04 L 25/52//

Н 04 В 3/52 с присоединением заявки М

{23) Приоритет

Государсткинвй неттнтат

CCC3 no делам нэеб1тетеннй н еткрытнй

Ояублиновано 23.05.82, Бюллетень 1тк19 (53) УЯК621 ° 394° 395 (088.8) Дата опубликования описания 23.05. 82 (72) Авторы изобретения

В.Г.Шульга, О.Л.Белаш и В.Б.Гройсман (71) Заявитель (54) МНОГОУРОВНЕВЫЙ РЕГЕНЕРАТОР БИПОЛЯРНЫХ

СИГНАЛОВ

Изобретение относится к электросвязи и может использоваться при пе редаче многоуровневых сигналов с магистральных кабельных линий связи.

Известен многоуровневый регенератор биполярных сигналов, содержащий выходной формирователь линейного сигнала, вход стробирования которога подключен к выходу выделителя тактовой частоты, а 1 тт - 11-информационных входов (где тт - число уровней многоуровневого линейного сигнала) - соединены с выходами соответствующих пороговых блоков„ входы которых объединены и подклю6 чены к выходу входного усилителя, вход управления которого соединен с выходом блока автоматической регулировки усиления, вход которого соединен с входом выделителя тактовой частоты (1) .

Недостатком известного устройства является недостаточная точность восстановления временного положения импульсов регенерируемого линейного сигнала, обусловленная дрожанием фазы импульсов стробирования на выходе выделителя тактовой частоты и малой мощностью сигнала на входе блока автоматической регулировки усиления.

Цель изобретения — повышение точности восстановления регенерируемых сигналов путем уменьшения дрожания фазы импульсов стробирования, а также увеличения мощности сигнала на входе блока автоматической регулировки усиления.

Поставленная цель достигается тем, что в многоуровневый регенератор биполярных сигналов, содержащий выходной формирователь линейного сигнала, вход стробирования которого подключен к выходу выделителя тактовой частоты, а (тт -1) информационных входов (где т1 — число уров" ней многоуровневого линейного сига нала) - соединены с выходами соот732

1Е

3 930 ветствующих пороговых блоков, входы которых объединены и подключены к выходу входного усилителя, вход управления которого соединен с выходом блока автоматической регулировки усиления,. вход которого соединен с входом выделителя тактовой частоты, введены расширители импульсов, элемент задержки и управляемый линейный усилитель, основной вход которого через элемент задержки подключен к выходу входного усилителя, выход - соединен с входом выделителя тактовой частоты, а(й-3) sxo"" дов управления управляемого линейного усилителя через расширители импульсов соединены с выходами соответствующих пороговых блоков.

На фиг.1 дана структурная схема многоуровневого регенератора биполярных сигналов; на. фиг.2 временные диаграммы работы устройства.

Многоуровневый регенератор биполярных сигналов содержит входной усилитель 1, пороговые блоки 2 импульсов положительной .полярности, пороговые блоки 3 импульсов отрицательной полярности, эаеиенты 4 задержки, выходной формирователь 5 линейного сигнала, расширители 6 импульсов, управляемый линейный усилитель 7 со ступенчатым уменьшением коэФфициент® усиления, выделитель 8 тактовой частоты, блок 9 автоматической регулировки усиления.:

Устройство работает следующим образом.

Иногоуровневый линейный сигнал (например, 5-уровневый на фиг.2а) с выхода входного усилителя 1 подается одновременно на входы пороговых блоков 2 и 3 импульсов положительной и отрицательной полярности соответственно, а также на вход элемента 11 Задержки. Ври превышении своего noporosoro уровня сигналы ре» шения с выходов пороговых блоков 2 и 3 импульcos положительной и отрицательной полярности поступают раздельно на информационные входы выходного формирователя $ линейного сигнала, который при совпадении информационного и стробирующего.импульса формирует на выходе импульс стандартной длительности, соответствующей полярности и амплитуды. Одновременно все сигналы решения (за исключением сигналов решения по двум ниж ним разнополярным уровням), с выходов пороговых блоков 2 и 3 импульсов положительной и отрицательной полярности,, поступают на входы расширителей б импульсов, а с выхода последних подаются на входы управления управляемого линейного усилителя 7 со ступенчатым уменьшением коэффициента усиления. Таким образом, расширенные импульсы сигналов решения пороговых устройств для верхних уровней линейного сигнала (больше единицы) являются управлякщими сигналами по .отношению к управляемому линейному усилителю 7. Поступление сигнала на вход его управления приводит к ступенчатому уменьшению его коэффициента усиления. Номер порогового уровня. каждого порогового бло в ка регенератора определяет и степень уменьшения коэффициента усиления линейного усилителя 7 для своего управляющего сигнала. Например, для

g""уровневого линейного сигнала оп>> редеяены уровни +2, +1, О, -1, -2 (фиг.2а), управляемый линейный усилитель 7 регенератора имеет только два входа управления(11-3) для npu-.

HsT@8 сиГналов решения

+g, и "2 (фиг.2б,sI а коэффициент уменьшения усиления этого усилителя при поступлении управляющих сигналов с выходов расширителей 6 импуль. сов. (фиг.2г,д) также равен нулю. Управляемый линейный усилитель 7 со ступенчатом уменьшением коэффициента усиления ослабляет коэффициент усиления на время действия сигнала

УПРаВЛЕНИЯ .114рв ИНОГОУРОВНЕВЫй линейный сигнал с выхода элемента 4

49 задержки (фиг.2е) поступает на вход управляемого линейного усилителя 7 со ступенчатым уменьшением коэффициента усиления.

Задержка многоуровневого линей45 ного сигнала на время в = h tg обеспечивает подключение управляемого линейного усилителя 7 к моменту поступления импульсов с уровнем

+2 и -2, подвергаемых ослаблению до импульсов с уровнем +1 и -1. Длительность управляющих сигналов. на выходе расширителей 6 импульсов определена моментом перехода подвергаемых ослаблению импульсов с уровнями +2 и -2 через уровень, соответствующий максимальному значению амплитуды импульсов с уровнями +1 и -1 (фиг.2д,е). В результате управ °

930732

Формула изобретения

5 ляемого ослабления импульсов верхних уровней многоуровневого линейного сигнала на выходе управляемого линейного усилителя 7 формируется

3-х уровневый сигнал, который по ступает на вход выделителя 8 тактовой частоты, где дрожание фазы поступающих импульсов может быть значительно уменьшено известным методом ограничения амплитуды, используемым в конструкциях линейных 3-х уровневых регенераторов. Прямое применение известного метода ограничения амплитуды импульсов линейного сигнала в многоуровневом регенера-. торе не позволяет получить уменьшения дрожания Фазы (М и более для

5-уровневого линейного сигнала при любых ограничениях в пределах нижнего уровня, фиг.2а) . Выбор ограничения амплитуды только в пределах верхнего уровня (например, исноль" зование только импульсов с уровнями + 2 в 5-уровневом линейном снг» нале) приводит к уменьшению дрееания фазы, но одновременно ведет к значительной потере мощности- сос» тавляющей тактовой частоты, щ ичем эти потери резко возрастают с. уве» личением числа уровней, 3-. х уровне" вый сигнал с выхода управляемого ли" нейного усилителя 7 поступает од новременно на вход блока автомати-. ческой регулировки усиления 9. Faким образом, в отличии от известно"

ro устройства, где для работы этого блока используется только энергия импульса верхних уровней многоуров" невого линейного сигнала, в данном случае используется энергия всех импульсов, а коэффициент усиления входного усилителя определяется . средним значением от всех уровней линейного сигнала, что приводит к повышению точности восстановления регенерируемых сигналов.

Многоуровневый регенератор биполярных сигналов, содержащий выход о ной формирователь линейного сигнала, вход стробирования которого подключен к выходу выделителя тактовой частоты, а(П -1) информационных вхо" дов (где П - число уровней много у уровневого линейного сигнала) соединены- с выходами соответствующих пороговых блоков, входы которых объединены и подключены к выходу входного . усилителя, вход управления которого соединен с выходом блока автомати: ческой регулировки усиления, вход

: которьго соединен с входом выделите,ля тактовой частоты, о т л и ч а ю-шийся тем, что, с целью повышен ния точности восстановления регенерируемых сигналов путем уменьшения дрожания фазы импульсов- стробирова . ния, введены расширители импульсов, элемент задержки и управляемый лиЭе нейный усилитель, основной вход которого через элемент задержки подключен к выходу аходного усилителя,. вы.ход - соединен с входом выделителя актовой частоты, a I и "3) входов yn"" раелеиия управляемого линейного усилителя через расширители .импульсов соединены с выходами соответствующих пороговых блоков.

Источники информации, прйнятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ф 646М8, кл. Н 04 L 25/52,1978 (прототип) .
