Устройство для соединения блоков радиоэлектронной аппаратуры

Устройство для соединения блоков радиоэлектронной аппаратуры

Иллюстрации

Показать все

Реферат

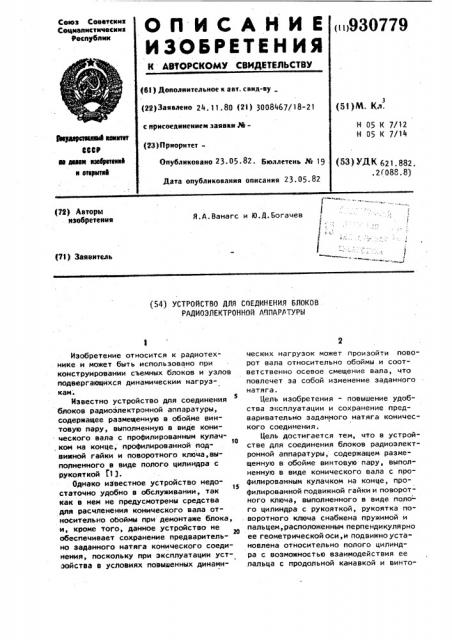

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< >9307?9

Союз Соватсиик

Социапистичесииа

Респубяии (61) Дополнительное к авт. саид-ву (22) Завалено 24.11.80 (2! ) 3008467/18-21 (51 ) М..Кл.

Н 05 К 7/12

Н 05 K 7/14 с присоединением заявки №9еудараеи«И ааа«тат

ИСУ ао диам «звфете««« и етсаыткй (23)ПриоритетОпубликовано 23 05 ° 82 ° Бюллетень № 19

Дата опубликования описания 23-05.82 (53) УДК 621.882. .2Г088.8) (72) Авторм изобретения

Я.А.Ванагс и 6.Д.Богачев (71 } .заявитель (54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ БЛОКОВ

РАДИОЗI1EKTPOHHAA АППАРЛТУРЫ

Изобретение относится к радиотехнике и может быть использовано при конструировании съемных блоков и узлов подвергающихся динамическим нагрузкам.

Известно устройство для соединения блоков радиоэлектронной аппаратуры, содержащее размещенную в обойме винтовую пару, выполненную в виде конического вала с профилированным кулач30, ком на конце, профилированной подвижной гайки и поворотного ключа,выполненного в виде полого цилиндра с рукояткой Г13.

Однако известное устройство недо15 статочно удобно в обслуживании, так как в нем не предусмотрены средства для расчленения конического вала относительно обоймы при демонтаже блока, и, кроме того, данное устройство не обеспечивает сохранение предварительно заданного натяга конического соединения, поскольку при эксплуатации устэойства в условиях повышенных динамических нагрузок может произойти поворот вала относительно обоймы и соответственно осевое смещение вала, что повлечет за собой изменение заданного натяга.

Цель изобретения - повышение удобства эксплуатации и сохранение предваривательно заданного натяга конического соединения.

Цель достигается тем, что в устройстве для соединения блоков радиоэлектронной аппаратуры, содержащем размещенную в обойме винтовую пару, выполненную в виде конического вала с профилированным кулачком на конце, профилированной подвижной гайки и поворотного ключа, выполненного в виде поло- го цилиндра с рукояткой, рукоятка поворотного ключа снабжена пружиной и пальцем, расположенным перпендикулярно ее геометрической оси, и подвижно установлена относительно полого цилиндра с возможностью взаимодействия ее пальца с продольной канавкой и винто930779 4 вают полый цилиндр 4 и вместе с ним профилированную подвижную гайку .12, создавая определенный натяг в кони.- ском соединении, при этом положеSS выми гранями полого цилиндра, пружина закреплена своими концами на полом цилиндре и на рукоятке.

Торец конца рукоятки поворотного ключа, обращенного в сторону коничес- $ кого вала, выполнен сферическим.

Конический вал снабжен неподвижным упором, установленным с возможностью взаимодействия с ответным пазом, выполненным в обойме. io

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — разрез А-А на фиг. 1.

Устройство содержит конический вал 1 с профилированным кулачком 2 на конце и установленную на коническом валу 1 обойму 3, в которой размещен поворотный ключ, выполненный в виде полого цилиндра 4 и рукоятки

5. Рукоятка 5 соединена с полым цилиндром 4 посредством пружины 6 и жестко закрепленного на рукоятке 5 пальца 7, размещенного в пазу 8 полого цилиндра 4, внутренние торцевые поверхности которого выполнены s 2$ виде винтовых граней 9 и 10. Торец

11 конца рукоятки 5, обращенного в сторону конического вала 1, выполнен в виде сферической поверхности. Выступы полого цилиндра 4 входят в соот.ветствующие пазы профилированной подвижной гайки 12, которая при взаимодействии с профилированным кулачком

2 на конце конического вала 1 образует винтовую пару. На,цилиндрической поверхности полого цилиндра 4 вы- $ полнены диаметрально расположенные кольцевая канавка l3 и пазы 14. 8 обойме 3 размещен закрепленный посредством кольцевой пружины 15 фиксатор 16, причем сама пружина 15 удерЩ живается от проворота винтом 17. 8 кольцевой канавке 13 размещен упор

18 определения, положения рукоятки 5, неподвижно закрепленный гайкой 19. В обойме 3 выполнен поперечныи паэ 20, 4$ а конический вал 1 снабжен упором 21, размещенным в пазу 20.

Устройство работает следующим образом.

При монтаже блока обойму 3 устанавливают на коническом валу 1 таким образом, чтобы упор 21 вала разместился в поперечном пазу 20 обоймы.

Затем вращением рукоятки 5 поворачиние полого цилиндра 4 фиксируется подпружиненным фиксатором 16.

При демонтаже блока вращением рукоятки в противоположную сторону производят расчленение винтовой пары, образуемой профилированной подвижной гайкой 12 и кулачком 2 конического вала 1, затем утапливают рукоятку 5 до упора ее торца 11 в торец конического вала 1 и производят дальнейший поворот рукоятки 5. При этом палец 7 рукоятки 5 выходит из паза 8 полого цилиндра 4 и при повороте рукоятки 5, войдя во взаимодействие с винтовыми гранями 9 и 10, перемещается вместе с рукояткой 5 в сторону конического вала, в результате чего торец 11 рукоятки производит выталкивание конического вала 1 из обоймы 3. По окончании расчленения конического соединения пружина 6 возвращает рукоятку

5 в исходное положение.

Использование изобретения позволит повысить эксплуатационные харак- теристики устройства и надежность

et-o работы. формула изобретения

1. Устройство для соединения, блоков радиоэлектронной аппаратуры, содержащее размещенную в обойме винтовую пару, выполненную в виде конического вала с профилированным кулачком на конце, профилированной подвижной гайки и поворотного ключа, выполненного в виде полого цилиндра с рукояткой, о т л и ч а ющ е е с я тем, что, с целью повышения удобства эксплуатации, рукоятка поворотного ключа снабжена пружиной и пальцем, расположенным перпендикулярно ее горизонтальной оси, причем рукоятка поворотного ключа подвижно установлена относительно полого цилиндра с возможностью взаимодействия ее пальца с продольной канавкой и винтовыми гранями полого цилиндра, а пружина закреплена своими концами на попом цилиндре и на рукоятке.

2. Устройство по п,1, о т л и ч а ю щ е е с я тем, что торец кольца рукоятки поворотного ключа, обращенного в сторону конического вала, выполнен сферическим.

3. Устройство по п.1, о т л и— ч а ю щ е е с я . тем, что, с целью сохранения предварительно заданного

930779

А-А натяга. конического соединения, конический вал снабжен неподвижным упором, установленным с возможностью взаимодействия с ответным пазом, выполненным в обойме.

И сточни ки информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

11 773978, кл. Н 05 K 7/12, 1979 (прототип) .
