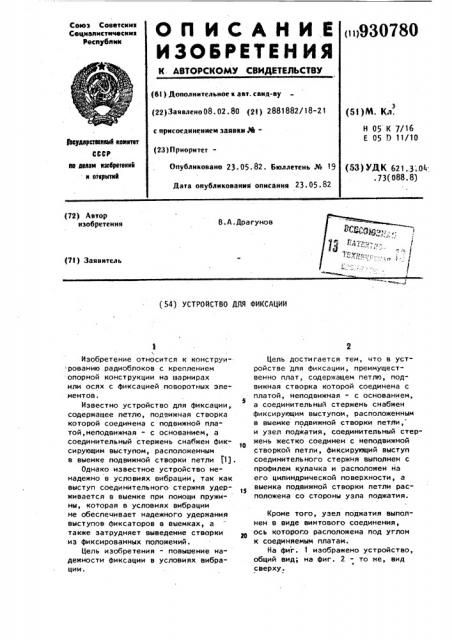

ОПИСАНИЕ „„9зо780
ИЗОБРЕТЕНИЯ
К. АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соввтскик
Социаяистичвскме
Республик (61) Дополнительное к авт. свнд-ву (22) Заявлено 08. 02. 80 (21) 2881882/18-21 с присоединением заявки М(23)Приоритет(51)М. Кд.
Н 05 К 7/16
Е 05 0 11/10 фвудэрстиввк кеметет
СССР ю делам «зобретеекй я етерыти»
Опубликовано 23. 05. 82. Бюллетень № 19
Дата опубликования описания 23 05 (53) УДК 621..3;.04 .73(088.8) (72) Автор изобретения
В.А.Драгунов
1 (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ
".
Изобретение относится к конструи рованию радиоблоков с креплением опорной конструкции на шарнирах или осях с фиксацией поворотных элементов.
Известно устройство для фиксации, содержащее петлю, подвижная створка которой соединена с подвижной платой,неподвижная - с основанием, а соединительный стержень снабжен фиксирующим выступом, расположенным в выемке подвижной створки петли Pj.
Однако известное устройство ненадежно в условиях вибрации, так как выступ соединительного стержня удерживается в выемке при помощи пружины, которая в условиях вибрации не обеспечивает надежного удержания выступов фиксаторов в выемках, а также затрудняет выведение створки из фиксированных положений °
Цель изобретения - повышение надежности фиксации в условиях вибрации.
Цель достигается тем, что в устройстве для фиксации, преимущественно плат, содержащем петлю, подвижная створка которой соединена с платой, неподвижная — с основанием, а соединительный стержень снабжен фиксирующим выступом, расположенным в выемке подвижной створки петли, и узел поджатия, соединительный стержень жестко соединен с неподвижной створкой петли, фиксирутм ий выступ соединительного стержня выполнен с профилем кулачка и расположен нэ
его цилиндрической поверхности, а выемка подвижной ствоРки петли Расположена со стороны узла поджатия.
Кроме того, узел поджатия выполнен в виде винтового соединения, ось которого расположена под углом к соединяемым платам.
На фиг. 1 изображено устройство, общий вид; на Фиг. 2 - то же, вид сверху.
0780
3 93
Устройство фиксации содержит петлю,створка 1 которой соединена с подвижной платой 2, а створка 3 с неподвижным основанием 4. Между собой створки связаны соединительным стержнем 5, который составляет с неподвижной створкой 3 жесткое соединение, имеет сечение в виде кулачка, т.е. по всей длине стержня 5 двумя
/ фасками образован выступ 6. 8 подвижной створке 1 выполнено отверстие
7, цилиндрическая часть поверхности которого имеет радиус, соответствующий, с учетом зазора, радиусу цилиндрической части поверхности стержня, и имеющее продольную выемку 8, соответствующую выступу 6 стержня 5.
Завинчиванием винта 13 стержень 5
4 подтягивается до плотного прилегания к продольной выемке 8. При этом одновременно практически выбирается люфт и происходит крепление соединяемой пары.
Таким образом, достигается надеж-. ное крепление платы к основанию и, в случае использования книжной конструк16 ции, между собой с одновременной ликвидацией люфтов в шарнирных соединениях, что значительно повышает выбростойкость конструкции, особенно при большом количестве шарниров, в котоИ рых суммарный люфт может достичь значительных величин.
У противоположных кромок платы и основания с обеспечением доступа к нему размещен узел 9 поджатия в виде винтового соединения, содержащий два угольника tO и и . Угольник
10 установлен на неподвижном основании ч и имеет резьбовое отверстие на стенке 12, а угольник 11 установлен на подвижной плате 2 и имеет проходное отверстие под винт. При этом угольники выполнены так, что крепежный винт 13 устанавливается под углом к соединяемым платам (или плате и основанию), а отверстие 7 в стороне
3 ориентировано выемкой 8 в сторону узла поджатия.
Фиксация положения створки 1 обеспечивается следующим образом.
При повороте с платой 2 створки до расположения платы параллельно основанию 4 соединительный стержень
5 петли и отверстие 7 подвижной створки располагаются так, что фиксирующий выступ 6 совпадает с продольной выемкой 8, Стенка 12 угольника 10 является опорой для платы при установке и завинчивании винта 13 формула изобретения
1. Устройство для фиксации, преимущественно плат, содержащее петлю, подвижная створка которой соединена с платой, неподвижная - с основанием, а соединительный стержень снабжен фиксирующим выступом, расположенным в выемке подвижной створки петли, и узел поджатия, о т л и ч а ю щ е ес я тем, что, с целью повышения надежности фиксации в условиях вибрации, соединительный стержень жестко соединен с неподвижной створкой петли, фиксирующий выступ соединительного стержня выполнен с профилем кулачка и расположен на его цилиндрической поверхности, а выемка подвижной створки петли расположена со стороны узла поджатия.
2. Устройство по и.1, о т л ич а ю щ е е с я тем, что узел поджатия выполнен в виде винтового сое4Е динения, ось которого расположена под углом к соединяемым платам.
Источники информации, принятые во внимание при экспертизе
Авторское свидетельство СССР
Р 642462, кл. E 05 D 11/10, 30.12 ° 75
