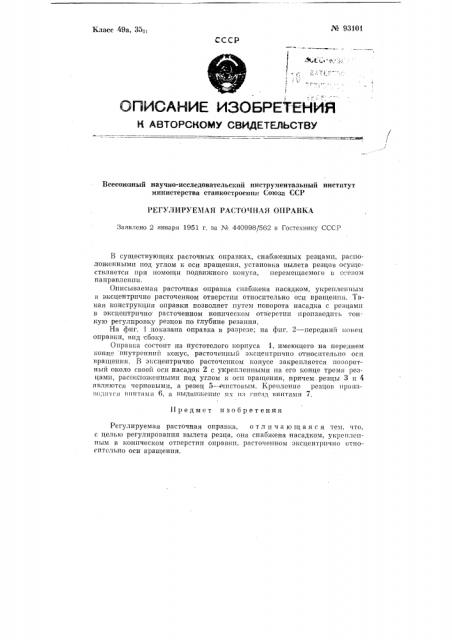

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Всесоюзный научно-исследовательский инструментальный институт министерства станкостроения Союза ССР

РЕГУЛИРУЕМАЯ РАСТОЧНАЯ ОПРАВКА

Заявлено 2 января 1951 г. за No 440998/562 в Гостехнику СССР

В существующих расточных оправках, снабженных резцами, расположепнымп под углом к оси вращения, установка вылета резцов осуществляется при помощи подвижного конуса, перемещаемого в соевом направлении, Описываемая расточная оправка снабжена насадком, укреплеппым в эксцентрично расточенном отверстии относительно оси вращеии». Такая конструкция оправки позволяет путем поворота насадка с резцами в эксцентрично расточенном коническом отверстии производить тонкую регулировку резцов по глубине резания.

На фиг. 1 показана оправка в разрезе; на фиг. 2 — передний конец оправки, вид сбоку.

Оправка состоит нз пустотелого корпуса 1, имеющего на переднем конце внутренний конус, расточенный эксцентрично относительно оси вращения. В эксцентрично расточенном конусе закрепляется поворотный около своей оси насадок 2 с укрепленными íà его конце тремя резцами, расположенными под углом к оси вращения, причем. резцы 3 и 4 являются черновымп, а резец 5 — нистовым. Крепление резцов производится винтами 6, а выдвижение их пз гнезд винтами 7, 11редмет изобретения

Регулируемая ра сточная оправка, отличающаяся тем, что, с целью регулирования вылета резца, она снабжена насадком, укрепленным в коническом отверстии оправки, расточенном эксцентрично относительно оси вращения.

¹ 93101

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. М. Струве

Информац1 онно- здатсльский отдел, Подп. к псч. 9/VIII-1960 г.

Объем 0,17 п. л, Заказ 4974, Тираж 250, Цена 25 коп

Гор. Алатырь, типография М 2 Министерства культуры Чувашской АССР.
