Пъезоэлектрический преобразователь
Патент 931234
Авторы
Пъезоэлектрический преобразователь
Иллюстрации
Реферат

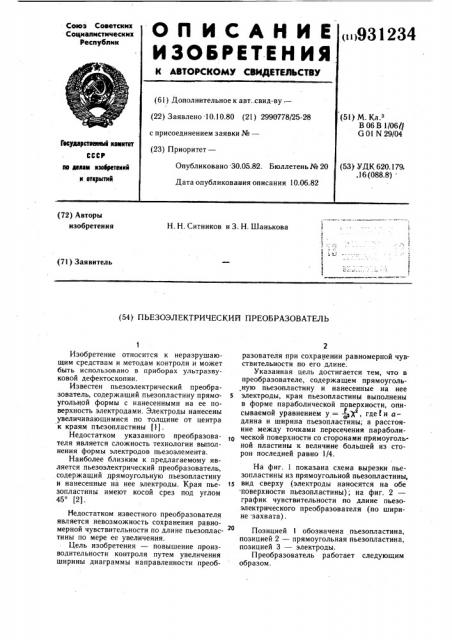

ОП ИСАНИЕ
Союз Советских
Социалистических
< >931234
Ресвублик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт..свид-ву —. (22) Заявлено 10.10.80 (21) 2990778/25-28 с присоединением заявки №вЂ” (23) Приоритет— (51) М. К .
В 06 В 1./06((G 01 N 29/04
Гесядэфстееннмк KQMNT97
СССР (53) УДК 620.179. .16(088.8)
Опубликовано 30.05.82. Бюллетень № 20
Дата опубликования описания 10.06.82
so мнем нзееретеннй н еткрытнй (72) Авторы изобретения
Н. Н. Ситников и 3. Н. Шанькова
3 с (71) Заявитель (54) ПЬЕЗОЭЛЕКТРИЧЕСКИИ ПРЕОБРАЗОВАТЕЛЬ
Изобретение относится к неразрушающим средствам и методам контроля и может быть использовано в приборах ультразвуковой дефектоскопии.
Известен пьезоэлектрический преобразователь, содержащий пьезопластину прямо.угольной формы с нанесенными на ее поверхность электродами. Электроды нанесены увеличивающимися по толщине от центра к краям пьезопластины (}).
Недостатком указанного преобразователя является сложность технологии выполнения формы электродов пьезоэлемента.
Наиболее близким к предлагаемому является пьезоэЛектрический преобразователь, содержащий лрямоугольную пьезопластину и нанесенные на нее электроды. Края пьезопластины имеют косой срез под углом
45 (2) .
Недостатком известного преобразователя является невозможность сохранения равномерной чувствительности по длине пьезопластины по мере ее увеличения.
Цель изобретения — повышение производительности контроля путем увеличения ширины диаграммы направленности преоб2 разователя при сохранении равномерной чувствительности по его длине.
Указанная цель достигается тем, что в преобразователе, содержащем прямоугольную пьезопластину и нанесенные на нее электроды, края пьезопластины выполнены в форме параболической поверхности, описываемой уравнением у = — (, где1и ае длина и ширина пьезопластины; а расстояние между точками пересечения параболищ ческой поверхности со сторонами прямоугольной пластины к величине большей из сторон последней равно 1/4.
На фиг. 1 показана схема вырезки пьезопластины из прямоугольной пьезопластины, вид сверху (электроды наносятся на обе .поверхности пьезопластины) ; на фиг. 2— график чувствительности по длине пьезоэлектрического преобразователя (по ширине захвата).
Позицией 1 обозначена пьезопластина, позицией 2 — прямоугольная пьезопластина, позицией 3 — электроды.
Преобразователь работает следующим образом.
931234
//,б
Составитель Н. Слюсаренко
Редактор С. Крупенина Техред, А. Бойкас Корректор Н. Степ
Заказ 3507/6 Тираж 499 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4
Ультразвуковой сигнал от отражателя (например, в виде проволоки диаметром
l,2 мм) попадает на пьезопластину преобразователя и далее регистрируется дефектоскопом. Характеристика (фиг. 2) снимается при непрерывном перемещении преобра- 5 зователя над отражателем.
Предлагаемый пьезоэлектрический преобразователь позволяет повысить производительность ручного и механизированного ультразвукового контроля не менее чем в 10
1,5 раза по сравнению с известными пьезокерамическими преобразователями.
Формула изобретения
Пьезоэлектрический преобразователь, содержаший прямоугольную пластину и нанесенные на нее электроды, отличающийся тем, что, с целью повышения производительности контроля путем увеличения ширины диаграммы направленности преобразователя при сохранении равномерной чувствительности по его длине, края пьезопластины выполнены в форме параболической поверхности, описываемой уравнением у = /с» д, где 1 и а — длина и ширина пьезопластины, а расстояние между точками пересечения параболической поверхности со сторонами прямоугольной пластины к величине большей из сторон последней равно 1/4.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 469923, кл. G 01 N 29/04, 1975.
2. «Дефектоскопия», 1976, № 6, с. 112 (прототип).
