Реферат

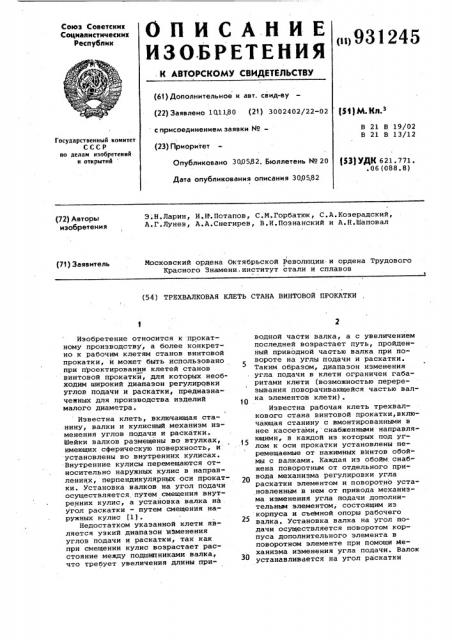

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<и>931245 (61) Дополнительное к авт. свид-ву (22) Заявлено 101180 (21) 3002402/22-02 с присоединением заявки ¹вЂ” (23) Приоритет

Опубликовано 300582. Бюллетень ¹ 20 (И)М Кп з

В 21 В 19/02

В 21 В 13/12

Государственный комитет

СССР по делам изобретений н открытий (331 УДК 621.771. . 06 (088. 8) Дата опубликования описания 300582

Э. Н.Ларин, И,Н.Потапов, С.М.Горбатюк, С.A.Êoçåðàäñêèé, A.Ã.Ëóíåâ, А.А.Снегирев, В.И.Познанский и A.H.Øàïîâàë (72) Авторы изобретения

Московский ордена Октябрьской Революции и ордена Трудового

Красного Знамени. институт стали и сплавов (71) Заявитель (54) ТРЕХВАЛКОВАЯ КЛЕТЬ СТАНА ВИНТОВОЙ ПРОКАТКИ

Изобретение относится к прокатному производству, а более конкретно к рабочим клетям станов винтовой прокатки, и может быть использовано при проектировании клетей станов винтовой прокатки, для которых необходим широкий диапазон регулировки углов подачи и раскатки, предназначенных для производства изделий малого диаметра.

Известна клеть, включающая станину, валки и кулисный механизм изменения углов подачи и раскатки.

Шейки валков размещены во втулках, имеющих сферическую поверхность, и установлены во внутренних кулисах.

Внутренние кулисы перемещаются относительно наружных кулис в направлениях, перпендикулярных оси прокатки. Установка валков на угол подачи осуществляется, путем смещения внутренних кулис, а установка валка на . угол раскатки — путем смещения наружных кулис (1).

Недостатком указанной клети является узкий диапазон изменения углов подачи и раскатки, так как при смещении кулис возрастает расстояние между подшипниками валка, что требует увеличения длины приводной части валка, а с увеличением последней возрастает путь, пройденный приводной частью валка при повороте на углы подачи и раскатки.

Таким образом, диапазон изменения угла подачи в клети ограничен габаритами клети (возможностью перерезывания поворачивающейся частью валка элементов клети) °

Известна рабочая клеть трехвалкового стана винтовой прокатки,включающая станину с вмонтированными в нее кассетами, снабженными направляющими, в каждой из которых под углом к осн прокатки установлены перемещаемые от нажимных винтов обоймы с валками. Каждая из обойм снабжена поворотным от отдельного привода механизма регулировки угла раскатки элементом и поворотно установленным в нем от привода механизма изменения угла подачи дополнительным элементом, состоящим из корпуса и съеМной опоры рабочего валка. Установка валка на угол подачи осуществляется поворотом корпуса дополнительного элемента в поворотном элементе при помощи Механизма изменения угла подачи. Валок устанавливается на угол раскатки

931245 поворотом поворотного элемента в полукольцевых вырезах обоймы под действием отдельного привода механизма регулировки угла раскатки t 2j.

Недостатком указанной клети является малый диапазон изменения угла подачи 0-18 .

Известна также клеть, включающая станину, расположенные в ней через

120О барабаны, оси которых смещены в тангенциальном направлении относительно оси прокатки, на которых закреплены опоры валков. Регулировка угла подачи осуществляется поворотом барабана (3).

Недостатком указанной клети является то, что поворот барабана иэ исходного положения в одну сторону приводит к увеличению угла подачи, при)повороте в другую сторону — к уменьшению.

Известна также клеть, включающая валки, ось каждого из которых наклонена к оси прокатки, несущие валки, отдельные корпуса на шпинделе, смонтированном на подшипниках качения и имеющем привод вращения через колесо и шестерню. Шестерня установлена на приводном валу,размещенном в станине. Корпус рабочего валка перемещается вместе с гильзой по направляющей станины вдоль оси валка. Корпус валка поворачивается относительно гильзы, сооснойс приводным валом при помощи винтов, ввернутых в проушины корпуса валка и упирающихся в выступы гильзы.

Для изменения угла подачи ось валка смещают относительно оси прокатки поворотом корпуса валка винтами от. носительно гильзы (4) .

Недостатком укаэанной клети является то, что смещение валка относительно оси прокатки производится не по прямой, а по дуге что значительно увеличивает путь перемещения.

Кроме того, в укаэанной клети со стационарным углом наклона валков к оси прокатки в процессе изменения угла подачи изменяется и угол раскатки, что ограничивает технические возможности клети.

Наиболее близкой к предлагаемой по технической сущности является трехвалковая клеть стана винтовой прокатки, включающая станину с тремя тангенциальными пазами в ее стойках, установленные в пазах с воэможностью тангенциального перемещения три полэуна, имеющие наклонные .проемы, три пиноли с опорами чашевидных консольных валков и механизмы осевого перемещения пинолей (5).

Для анализа недостатков известной клети воспользуемся следующими понятиями и обозначениями: угол наклона валка к оси прокатки Ч„- угол между осью валка и осью прокатки; угол подачи 9 — угол, образуемый поворотом валка вокруг оси, перпендикулярной оси прокатки и пересекающейся одновременно с осью прокатки

5 и осью валка; угол раскатки угол, образуемый осью валка с плоскостью, нормальной к оси, вокруг которой валок поворачивается на угол подачи. Настройка известной

)0 клети, т.е. установка валков на угол подачи и раскатки осуществляется путем смещения ползунов в пазах станины. При этом валки смещаются относительно оси прокатки в танген- циальном направлении.

Недостатком известной клети является то, что в клети со стационарным углом наклона валков к оси прокатки при смещении валка.в тангенциальном направлении изменение угла подачи сопровождается изменением угла раскатки, причем в процессе увеличения угла подачи от 0 до Ч угол раскатки уменьшается от Чо до 0 °

Как следует из графика (фиг.6), в известной клети с неизменным углом наклона валков к оси прокатки (например, при Ч = 60 ) областью возможных значений р и Ч является только кривая V< = 60 . Это значит, что известная клеть не может обеспечить режим установки валков на калибр, характеризуемый, например, ф = 35О, 4 = =40О. Следствием указанного недостатка является ограниченность сортамента прокатываемых иэделий.

Цель изобретения — обеспечение возможности изменения угла наклона валков к оси прокатки и расширения технологических воэможностей клети.

40 Поставленная цель достигается созданием трехвалковой клети стана винтовой прокатки, включающей станину с тремя тангенциальными пазами в ее стойках, установленные в пазах

45 с возможностью тангенциального пеРемещения три полэуна, имеющие наклонные проемы, три пиноли с опорами чашевидных консольных валков и механизмы осевого перемещения пинолей, которая снабжена тремя корпусами, охватывающими пиноли каждого валка с возможностью их осевого перемещения и установленными в наклонных проемах ползунов на осях, и их нажимными и уравновешивающими механизмами. Такая конструкция клети позволяет регулировать угол наклона валков к оси прокатки в интервале

45 70о

На фиг.1 представлена клеть, общий

60,вид,спереди; на фиг.2 — разрез A-A на фиг.1; на фиг.3 — разрез Б-Б на фиг. 2; на фиг.4 — узел 1 (увеличение) на фиг.2; на фиг.5 — разрез

В-В на фиг.4; на фиг.6 — график из65 менения величины углов подачи и

931245 раскатки в зависимости от величины угла наклона валка к оси прокаткй при настройке стана путем смещения валка относительно оси прокатки в. тангенциальном направлении.

Трехвалковая клеть состоит иэ станины, выполненной в виде двух жесткоскрепленных: между собой стоек

1, в которых выполнены три тангенциальных Паза, в которых установлены с воэможностью перемещения три ползуна 2, имеющие наклонные проемы, смонтированных в них с возможностью поворота на осях 3 трех корпусов 4, установленных в корпусах с воэмож ностью осевого перемещения трех пинолей 5 с наружной резьбой, внутри которых смонтированы опоры чашевидных консольных валков б, механизмов. осевого перемещения пинолей, выполненных в виде втулок 7, внутренней резьбой взаимодействующих с резьбой пинолей и имеющих воэможность вращения в корпусах от приводов 8, механизмов тангенциального перемещения ползунов в пазах стоек в виде винтов 9, резьбовых втулок 10 и их привода 11 вращения, нажимных механизмов поворота корпусов, выполненных в виде нажимных винтов 12, втулок 13, установленных в ползунах с воэможностью вращения от приводов

14, и уравновешивающих механизмов

15 для прижима корпусов к нажимным винтам в виде пальцев, шарнирно соединяющих нажимные винты с корпусамй и установленных с возможностью перемещения в фигурных пазах корпусов.

Клеть при настройке работает следующим образом.

Осевое перемещение валков б осуществляют вращением втулок 7 от приводов 8. При этом пиноли 5 с валками б перемещаются в осевом направлении внутри корпусов 4. Направление движения пинолей зависит от направления вращения втулок.

Смещение валков 6 относительно оси прокатки осуществляют вращением резьбовых втулок 10 от приводов 11, При этом винты 9 перемещаются в осевом направлении и взаимодействуют с ползунами 2, которые перемещаются по тангенциальным пазам стоек 1 и смещают относительно оси прокатки корпуса 4, пиноли 5 и валки 6.

Изменение угла наклона валков 6 к оси прокатки осуществляют вращением втулок 13 от приводов 14. При этом нажимные винты- 12 перемещаются осевом направлении и взаимодействуют с корпусами, которые поворачиваются на оси 3 внутри проемов ползунов 2 и устанавливают пиноли 5 с валками 6 под требуемым углом наклона к оси прокатки. Пальцы уравновешивающего механизма 15 перемещают5, ся по фигурным паэам корпусов 4 и фиксируют заданное величиной хода нажимных винтов 12 положение корпусов с пинолями 5 и валками 6, Использование предлагаемой рабо10 чей клети стана винтовой прокатки позволяет повысить технологические возможности клети эа счет увеличения диапазона регулировки угла раскатки и расширить сортамент прокатываемых изделий.

Использование клети в процессе производства прутков малого диаметра из тугоплавких металлов по срав нению с ротационно-ковочными машинами, на которых осуществляе ся процесс производства укаэанных иэделий, позволяет получить зкономический эффект 434200 р. в год.

Формула изобретения

Трехвалковая клеть стана винтовой прокатки, содержащая станину с тремя тангенциальными пазами в ее стойках, установленные в пазах с воэможностью тангенциального перемещения три полэуна, имеющие наклонные проемы, три пиноли с опорами чашевидных консольных валков и механизмы осевого пе35 ремещения пинолей, о т л.и ч а ющ а я с я тем, что, с целью обеспечения возможности изменения угла наклона валков -к оси прокатки и расширения технологических возмож40 ностей клети, она снабжена тремя корпусами, охватывающими пиноли каждого валка с возможностью их осевого перемещения и установленными в наклонных проемах ползунов на осях, 45 и их нажимными и уравновешивающими механизмами.

Источники информации, принятые во внимание при экспертизе

1. Фомичев И.A. Косая прокатка.

Харьков, Металлургиздат, 1963, с. 11, рис.2.

2. Авторское свидетельство СССР

Р 409743, кл. В 21 В 19/02, 1974. 3 ° Авторское свидетельство СССР

9 780914, кл. В 21 B 19/02, 1979.

4. Авторское свидетельство СССР

Р 246455, кл. В 21 В 13/12, 1965.

5:. Авторское свидетельство СССР по заявке Р 2739057/22-02, кл, В 21 1979 .

931245 ю дг М . уу Юю Ф Ф

Уга мИа иЯ,

Составитель Л. Матурина

Редактор С. Крупенина Техред Ж. Кастелевич Корректор у. Пономаренко

Заказ 3596/7 Тираж 842 Подписное

ВНИИПИ Й осударственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал IIIIII Патент, r. Ужгород, ул. Проектная, 4
