Реферат



: 9 Р7

Класс 42Ь, 26юз

СССР

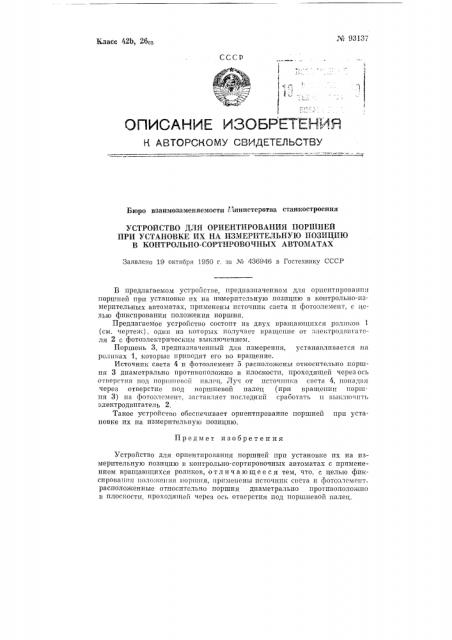

ОПИСАНИЕ ИЗОБРЕТЕНКЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Бюро взаимозаменяемости министерства станкостроения

УСТРОЙСТВО ДЛЯ ОРИЕНТИРОВАНИЯ ПОРШНЕЙ

ПРИ УСТАНОВКЕ ИХ НА ИЗМЕРИТЕЛЬНУЮ ПОЗИЦИЮ

В КОНТРОЛЬНО-СОРТИРОВОЧНЫХ АВТОМАТАХ

Заявлено 19 октября 1950 г. за ¹ 436946 в Гостехнику СССР

В предлагаемом устройстве, предназначенном для ориентирования поршней прн установке их иа измерительную позицию в контрольно-измерительных автоматах, применены источник света и фотоэлемент, с целью фиксирования положения поршня.

Предлагаемое устройство состоит из двух враща|ощихся роликов (см. чертеж), один из которых получает вращеш1е от электродвигателяя 2 с фотоэлектрическим выключением.

Поршень 3, иредназначенньш для измерения, устанавливается на роликах 1, которые приводят его во вращение.

Источник света 4 н фотозлемент 5 расположены относительно IIOpIU ня 3 диаметрально противоположно в плоскости, проходящей через ось отверстия иод иоришевой палец. Луч от источника света 4, попадая через отверстие под поршневой палец (при вращении поршня 3) на фотоэлемент, заставляет последний сработать и выключить алектродвигатель 2, Такое устройство обеспечивает ориентирование поршней при установке их на измерительную позицию.

Предмет изобретения

Устройство для ориентирования поршней при установке их на измерительную позицию в контрольно-сортировочных автоматах с IrprrMOEIOнием вращающихся роликов, от л ич а ю щ е е с rr тем, что, с целью фиксирования поло;кения иорпшя, применены источник света и фотоэлемент, расположенные относительно поршня диаметрально противоположно в пЛоскости, проходящей через ось отверстия под поршневой палец.

Иомитет по делам изобретений и открытий при Совете Министров СССР

Редактор М. Д, Гилула

1 ор, Алатырь, типография М 2 Министерства культуры Чувашской АССР, Информационно-издательский отдел.

Объем 0,17 п, л. Заказ 4086.

Подп. и печ. 9/VII-1960 г.

Тираж 250. Цена 25 коп.
