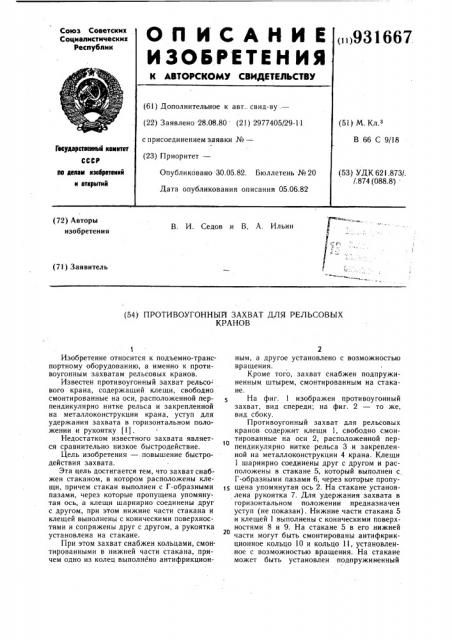

ОП ИСАЙ ИЕ

Союз Советских

Социалистических

Реслублик >93166

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт.. свид-ву.— (22) Заявлено 28.08.80 (21) 2977405/29-11 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл, В 66 С 9/18

Гееударетееиимй кемитет

СССР (53) УДК 62! .873/.

/.874 (088.8 )

Опубликовано 30.05.82. Бюллетень № 20

Дата опубликования описания 05.06.82

Ilo делам иэееретеиий и еткрмтий (72) Авторы изобретения

В. И. Седов .и В, А. Ильин (71) Заявитель (54) ПРОТИВОУГОННЫЛ ЗАХВАТ ДЛЯ РЕЛЬСОВЫХ

КРАНОВ

Изобретение относится к подъемно-транспортному оборудованию, а именно к противоугонным захватам рельсовых кранов.

Известен противоугонный захват рельсо- вого крана, содержащий клещи, свободно смонтированные на оси, расположенной перпендикулярно нитке рельса и закрепленной на металлоконструкции крана, уступ для удержания захвата в горизонтальном положении и рукоятку (1).

Недостатком известного захвата является сравнительно низкое быстродействие.

Цель изобретения — повышение быстродействия захвата.

Эта цель достигается тем, что захват снабжен стаканом, в котором расположены клещи, причем стакан выполнен с Г-образными пазами, через которые пропущена упомянутая ось, а клещи шарнирно соединены друг с другом, при этом нижние части стакана и клещей выполнены с коническими поверхностями и сопряжены друг с другом, а рукоятка установлена на стакане.

При этом захват снабжен кольцами, смонтированными в нижней части стакана, причем одно из колец выполнено антифрикцион2 ным, а другое установлено с возможностью вращения.

Кроме того, захват снабжен подпружиненным штырем, смонтированным на стакане.

На фиг. 1 изображен противоугонный захват, вид спереди; на фиг. 2 — то же, вид сбоку.

Противоугонный захват для рельсовых кранов содержит клещи 1, свободно смонтированные на оси 2, расположенной перпендикулярно нитке рельса 3 и закрепленной на металлоконструкции 4 крана. Клещи

1 шарнирно соединены друг с другом и расположены в стакане 5, который выполнен с

Г-образными пазами 6, через которые пропу15 щена упомянутая ось 2. На стакане установлена рукоятка 7. Для удержания захвата в горизонтальном положении предназначен уступ (не показан). Нижние части стакана 5 и клещей 1 выполнены с коническими поверхностями 8 и 9. На стакане 5 в его нижней части могут быть смонтированы антифкрикционное кольцо 10 и кольцо 11, установленное с возможностью вращения. На стакане может быть установлен подпружиненный

93

3 стержень 12. Между клещами 1 расположена пружина 13.

Наклонная часть паза 6 имеет такой угол наклона, что достигается эффект самотор. можения стакана 5 на оси 2.

Противоугонный захват работает следующим образом.

В исходном положении захват занимает горизонтальное положение и поддерживается упором. Для приведения захвата в рабочее положение стакана 5 с помощью рукоятки 7 поворачивают на оси 2 до вертикального положения, после чего стакан 5 опускают и поворачивают, при этом кольцо 11 взаимодействует с поверхностью 9 клещей 1 и сдвигает клещи 1, зажимая рельс 3. Стержень

12 предназначен для взаимодействия с вертикальной частью паза 6.

Противоугольный захват для рельсового крана имеет ручной привод и позволяет быстро перевести захват в рабочее положение.

Формула изобретения

1. Противоугонный захват для ральсовых кранов, содержащий клещи, свободно смон1667

4 тированные на оси, расположенной перпендикулярно нитке рельса и закрепленной на металлоконструкции крана, уступ для удержания захвата в горизонтальном положении и рукоятку, отличающийся тем, что, с целью повышения быстродействия, он снабжен стаканом, в котором расположены клещи, причем стакан выполнен с Г-образными пазами, через которые пропущена упомянутая ось, а клещи шарнирно соединены друг с другом, при этом нижние части стакана и клещей выполнены с коническими поверхностями и сопряжены друг с другом, а рукоятка установлена на стакане.

2. Захват по п. 1, отличающийся тем, что он снабжен кольцами, смонтированными в нижней части стакана, причем одно из колец выполнено антифрикционным, а другое установлено с возможностью вращения.

3. Захват по пп. 1 и 2, отличающийся тем, что он снабжен подпружиненным штырем, смонтированным на стакане.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 437701, кл. В 66 С 9/18, 07.06.72 (прототип).

931667
