Реферат



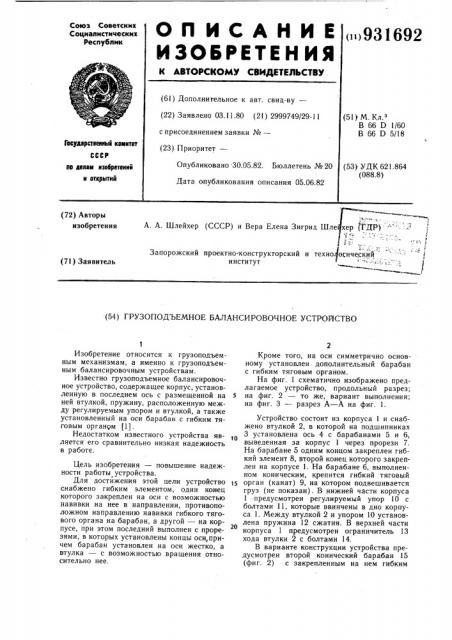

ОП ИСАЫИЕ

Союз Советских

Социалистических

Республик

<и> 1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l) Дополнительное к авт. свид-ву— (22) Заявлено 03.!1.80 (21) 2999749/29-11 с присоединением заявки №вЂ” (23). Приоритет (51) M. Кл.

В 66 D 1/60

В 66 D 5/18

1есудэрстееииый иемитет

СССР (53) УДК 621 864 (088.8 ) Опубликовано 30.05.82. Бюллетень № 20

Дата опубликования описания 05.06.82 ве делам изебретеиий и еткрмтий (?2) Авторы изобретения

А. А. Шлейхер (СССР) и Вера Елена Зигрид Шле

I

Запорожский проектно-конструкторский и техно осическии институт (?1) Заявитель (54) ГРУЗОПОДЪЕМНОЕ БА.ЛАНСИРОВОЧНОЕ УСТРОЙСТВО

Изобретение относится к грузоподъемным механизмам, а именно к грузоподъемным балансировочным устройствам.

Известно грузоподъемное балансировочное устройство, содержащее корпус, установленную в. последнем ось с размещенной на ней втулкой, пружину, расположенную между регулируемым упором и втулкой, а также установленный на оси барабан с гибким тяговым органом 11).

Недостатком известного устройства является его сравнительно низкая надежность в работе.

Цель изобретения — повышение надежности работы устройства.

Для достй жени я этой цели устройство снабжено гибким элементом, один конец которого закреплен на оси с возможностью навивки на нее в направлении, противоположном направлению навивки гибкого тягового органа на барабан, а другой — на корпусе, при этом последний выполнен с прорезями, в которых установлены концы оси,причем барабан установлен на оси жестко, а втулка — с возможностью вращения относительно нее.

Кроме того, на оси симметрично основному установлен дополнительный барабан с гибким тяговым органом.

На фиг. 1 схематично изображено предлагаемое устройство, продольный разрез; на фиг. 2 — то же, вариант выполнения; на фиг. 3 — разрез А — А на фиг. 1.

Устройство состоит из корпуса 1 и снабжено втулкой 2, в которой на подшипниках

3 установлена ось 4 с барабанами 5 и 6, выведенная за корпус 1 через прорези 7.

На барабане 5 одним концом закреплен гибкий элемент 8, второй конец которого закреплен на корпусе 1. На барабане 6, выполненном коническим, крепится гибкий тяговый орган (канат) 9, на котором подвешивается груз (не показан). В нижней части корпуса

1 предусмотрен регулируемый упор !0 с болтами 11, которые ввинчены в дно корпуса 1. Между втулкой 2 и упором 10 установ20 лена пружина 12 сжатия. В верхней части корпуса 1 предусмотрен ограничитель 13 хода втулки 2 с болтами 14.

В варианте конструкции устройства предусмотрен второй конический барабан 15 (фиг. 2) с закрепленным на нем гибким

931692 з органом 16. Барабан 15 установлен симметрично барабану 6 на оси 4. Груз подвешивается на гибкие органы 9 и 16 одновременно.

Грузоподъемное устройство работает следующим образом. 5

Настройка устройства иа заданную грузоподъемность производится перемещением упора 10 при помощи болтов 11. Груз при этом находится в крайнем верхнем положении. При опускании груза канат 9 скручивается с барабана 6 и вращает его вместе о с осью 4 и барабаном 5. При этом гибкий элемент 8 накручивается иа барабан 5, перемещая вниз втулку 2. Пружина 12 сжимается, а усилие пружины возрастает в соответствии с увеличением вращающе- 1g го момента из-за увеличения диаметра витка каната 9 на барабане 6. Таким образом, обеспечивается необходимый момент для удержания груза при любом диаметре витка «а барабане 6.

По второму варианту устройства работа идентична, втулка 2 нагружена симметрично, что практически сводит к нулю трение по корпусу 1 при ее перемещении.

Таким образом, предлагаемое устройство позволяет значительно упростить его конструкцию и повысить технологичность ввиду отсутствия шариковинтовой передачи; повысить надежность и долговечность работы устройства, а также появляется широкая возможность изменения грузоподь4 емности без изменения конструкции варьированием диаметров цилиндрического и конических барабанов.

Формула изобретения

1. Грузоподъемное балансировочное устройство, содержащее корпус, установленную в последнем ось с размещенной на ней втулкой, пружину, расположенную между регулируемым упором и втулкой,. а также установленный на оси барабан с гибким тяговым органом, отличающееся тем, что, с целью повышения надежности работы, оно снабжено гибким элементом, один конец которого закреплен на оси с возможностью навивки на нее в направлении, противоположном направлению навивки гибкого тягового органа на барабан, а другой — на корпусе, при этом последний выполнен с прорезями, в которых установлены концы оси, причем барабан установлен на оси жестко, а втулка — с возможностью вращения относительно нее.

2. Устройство по п. 1 отличающееся тем, что на оси симметрично основному установлен дополнительный барабан с гибким тяговым органом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке № 2876196, кл. В 66 D 1/54, 23.01.80.
