Машина реверсивной скрутки длинномерных витых изделий

Машина реверсивной скрутки длинномерных витых изделий

Иллюстрации

Показать все

Реферат

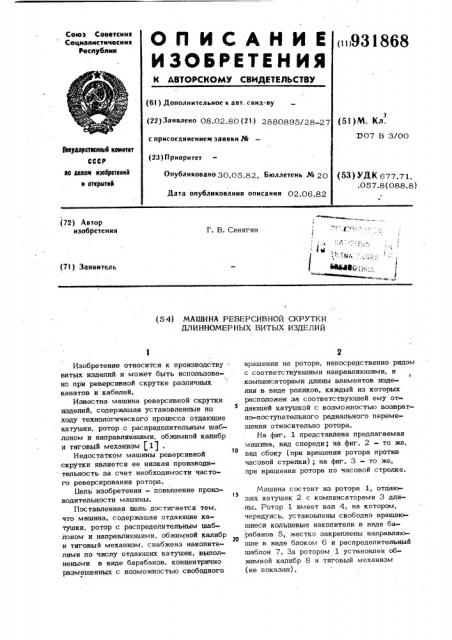

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()931868

Союз Советских

Соцкалкстнческих

Респубики (61) Дополнительное к авт. свнд-ву (22) Заявлено 08.02.80 (21) 28808g5/28 27 с присоединением заявки РЙ (23) Приоритет

Опубликовано 30.05.82. Бюллетень Юа 20

Дата опубликования описания 02.06.82 (51)М. Кл.

D07 В 3/00

Рк)аархтвеай кавтвт

СССР аа делам нэохретеннй

H отхрытнй (53) УДК 677 71 .057.8(088.8) (72) Автор изобретения

Г. В. Сенягин (71) Заявитель (54) МАШИНА РЕВЕРСИВНОЙ СКРУТКИ

ДЛИННОМЕРНЫХ ВИТЫХ ИЗДЕЛИЙ

Изобретение относится к производству - витых изделий и может быть использовано при реверсивной скрутке различных канатов и кабелей.

Известна машина реверсивной скрутки изделий, содержащая установленные по

5 ходу технологического процесса отдающие катушки, ротор с распределительным шаблоном и направляющими, обжимной калибр и тяговый механизм (1) .

Недостатком машины реверсивной скрутки является ее низкая производительность за счет необходимости частого реверсирования ротора.

Бель изобретения - повышение произ15 водительности машины.

Поставленная цель достигается тем, что машина, содержащая отдающие катушки, ротор с распределительным шаблоном и направляющими, обжимной калибр и тяговый механизм, снабжена накопителями по числу отдающих катушек, выполнеными в виде барабанов, концентрично размещенных с возможностью свободного вращения на роторе, непосредственно рядом с соответствующими направляющими, и ! компенсаторами длины элементов изделия в виде роликов, каждый из которых расположен за соответствующей ему отдающей катушкой с возможностью возвратно-поступательного радиального перемещения относительно ротора.

На фиг. 1 представлена предлагаемая машина, вид спереди; на фиг. 2 — то же, вид сбоку (при вращении ротора против часовой стрелки}; на фиг. 3 - то же, при вращении ротора по часовой стрелке.

Машина состоит из ротора 1, отдающих катушек 2 с компенсаторами 3 длины. Ротор 1 имеет вал 4, на котором, чередуясь, установлены свободно вращающиеся кольцевые накопители в виде барабанов 5, жестко закреплены направляющие в виде блоком 6 и распределительный шаблон 7. За ротором 1 установлен обжимной калибр 8 и тяговый механизм (не показан).

4 водительности на 30%. Ожид жидаемый экономический эффект составляет 100 тыс. Руб.

3 93 186

Машина работает следующим образом.

Скручиваемые элементы (нити, п оволоки и т ) нити, прочерез компенсаторы 3 длины, барабаны 5, блоки 6, шаблон 7 поступа б ной калибр 8, где происходит скрутка. ормула изобретения

При выполнении скрутки в одном направР Рс РУ м рных витых изделий, содержащая усменно с движением Hx a обжимной ii v ек и одновре- тановленные е по ходу технологического но Kaaxnvp 30 оцесса от

8 ама тсян брбны 5 П ными элементами, ротор с жестко закрепроТе saba 4 с блоками 6 и шаблоном 7

6 а6ах 5 pomcxoa одного витка элементов. а тыва ние жимной калибр и тяговый механизм, П ри реверсе направления скрут

° 1 отличаю щ а я с я тем, что, с

KH про- целью по исходит размотка эдеме б б

Р нов снабжена накопителями элементов издекаждом витке, равная разнице длины лия по числу отдающих катушек, выпол6 б—

Р 20 размещенных с возможностью свободног в шаге скрут- в ащения на о о ращения на роторе, непосредственно ряМаш

Р cl>HH>>- дом с со чивае изделия а одном накомпенсаторам длины ляьж гт зде копленного запаса элементов в барабанах 5 и последующего намат„„ания эле- Ра ожен за соотве Ующей емУ

25 спол ментов на барабаны 5 в обратном направно-поступательного радиального перемепроисходит выработка накопленного запаса длины элементов, а затем намотка

Источники информации, элементов на барабаны 5 в нап йвл р енин, принятые во внимание при экспертизе противоположном предыд щем . р д дущему. 1. Авторское свидетельство СССР, кл. 01 В 13/02, Предлагаемая машина реверсивной % 546943, . Н скрутки обеспечивает повышение произ- 07 12 72 ( (прототип).

93 1868 иг.

Составитель И. Хоптяная

Редактор Н. Ковалева Техредй. Гергель Корректор А. Дзятко .Заказ 368 1/38 Тираж 420 Подписное

-ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
