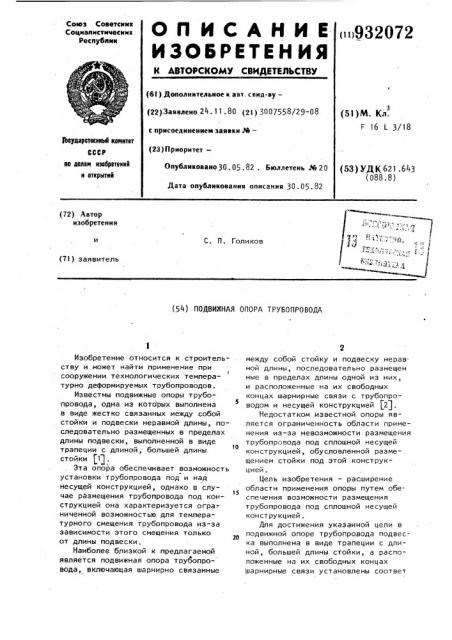

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСХОМУ СВИДЕТЕЛЬСТВУ (»)932072 (61) Дополнительное к авт. с вид-ву— (22)Заявлено 24.11.80 (21) 3007558/29-08 с присоединениеи1 заявки №вЂ” (23) Приоритет— (51)М. Кл.

16 L 3/18

3Ьеудвретвеный кемнтет

СССР пе делам нзебретеинй. н еткрытнй

Опубликовано 30. 05 . 82 . Бюллетень № 2 0

Дата опубликования описания 30.05.82 (53) УДК,621.643 (088.8) (72) Автор изобретения

С. П. Голиков (71) заявитель (54) ПОДВИЖНАЯ ОПОРА ТРУБОПРОВОДА

Изобретение относится к строительству и может найти применение при сооружении технологических температурно деформируемых трубопроводов.

Известны подвижные опоры трубопровода, одна из которых выполнена

5 в виде жестко связанных между собой стойки и подвески неравной длины, последовательно размещенных в пределах длины подвески, выполненной в виде трапеции с длиной, большей длины стойки (1 J .

Эта опора обеспечивает возможность установки трубопровода под и над несущей конструкцией, однако в слу15 чае размещения трубопровода под конструкцией она характеризуется огра-. ниченной возможностью для температурного смещения трубопровода из-за зависимости этого смещения только

20 от длины подвески.

Наиболее близкой к предлагаемой является подвижная опора трубопровода, включающая шарнирно связанные между собой стойку и подвеску неравной длины, последовательно размещен ные в пределах длины одной из них, и расположенные на их свободных концах шарнирные связи с трубопроводом и несущей конструкцией (2).

Недостатком известной опоры является ограниченность области применения из-за невозможности размещения трубопровода под сплошной несущей конструкцией, обусловленной разме-. щением стойки под этой конструкцией.

Цель изобретения — расширение области применения опоры путем обеспечения возможности размещения трубопровода под сплошной несущей конструкцией.

Для достижения указанной цели в подвижной опоре трубопровода подвеска выполнена в виде трапеции с длиной, большей длины стойки, а расположенные на их свободных концах шарнирные связи установлены соответ

932072 4 сущей конструкцией расширяется область применения опоры.

Формула изобретения

3 ственно на несущей конструкции и трубопроводе °

При этом все шарнирные связи выполнены с одной .степенью свободы поворота относительно поперечных S осей.

На фиг. 1 изображена опора, фронтальный вид; на фиг. 2 - то же, вид сбоку.

Подвижная опора трубопровода вклю- 1О чает соединенные посредством поперечного шарнирного пальца 1 стойку 2 и подвеску 3, последовательно размещенные в пределах длины подвески выполненной в виде трапеции. На 15 свободных концах стойки 2 и подвески

3 расположены их шарнирные связи (посредством поперечных пальцев 4 и 5) соответственно с трубопроводом.

6 и несущей конструкцией 7. Целесообразно применять предлагаемую опору в случае выполнения несущей конструкции 7 сплошной, преимущественно, в виде трубопровода (фиг. 2).

Подвижная опора трубопровода работает следующим образом.

При температурном смещении трубопровода (например, влево) шарнирный палец 4 связи трубопровода 6 с опорой имеет абсолютное смещение

Д = Д 1+,Д 2, Где Д g и .Д 2 — ОтнОсительные смещения шарнирных пальцев

1 и 4. В, результате этого увеличенное смещение трубопровода Д обеспе чивается при ограниченных длинах подвески 3 и стойки 2:

Благодаря обеспечению возможности расположения трубопровода под не1 Подвижная опора трубопровода, включающая шарнирно связанные между собой стойку и подвеску неравной длины, последовательно размещенные в пределах длины одного из них, и расположенные на их свободных концах шарнирные связи с трубопроводом и несущей конструкцией, о т л и ч- à ющ а я с я тем, что, с целью расширения области применения опоры путем обеспечения возможности размещения трубопровода под сплошной несущей конструкцией, подвеска выполнена в виде трапеции с длиной, большей длины стойки, а расположенные на их свободных концах шарнирные связи установлены соответственно на несущей конструкции и трубопроводе.

2. Опора по п. 1, о т л и ч а ю щ а я с я тем, что все шарнирные связи выполнены с одной степенью свободы поворота относительно поперечных осей.

Источники информации, принятые во внимание при экспертизе

1. Смирнов Г.М. Монтаж трубопроводов тепловых электростанций. М,-Л., "Энергия", 1964, с. 44, р. 1-11 8

2. Авторское свидетельство СССР

N 6 18608, кл. F 16 L 3/00, 1976.
