Реферат

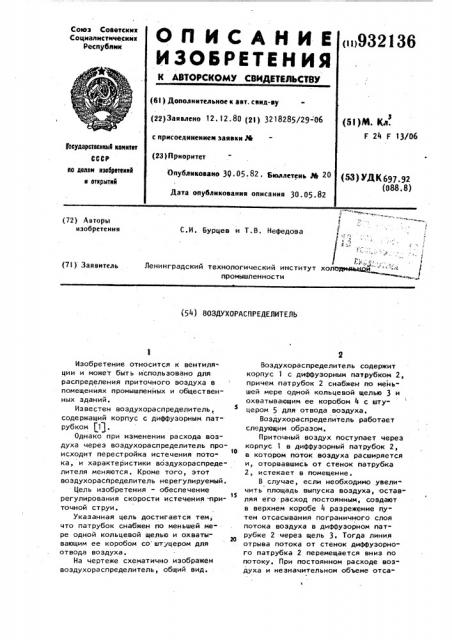

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22)Заявлено 12.12.80 (21) 3218285/29-06

Союз Советских

Соцнапнстнчесинх

Республик

<»>932136 (51)N. Кл.

F 24 F 13/06 с присоедииеииеит заявки РЙ

1осударстеаииый кеиитет

СССР ио делан изебретеиий и открытий (23) Приоритет

Опубликовано 39. 05 ° 82 ° 6иьилетеиь Рте 20 (53) УДК697 92 (088.8) Дата опубликования описания 30.05.82

Я гз

С.И. Бурцев и Т.В. Нефедова т

Ф

Ь С, /

4 р .".". ". ( промышленности

".в (72) Авторы изобретения (71) Заявитель (54) ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ

Изобретение относится к вентиляции и может быть использовано для распределения приточного воздуха в помещениях промышленных и общественных зданий.

Известен воздухораспределитель, содержащий корпус с диффузорным патрубком Pl).

Однако при изменении расхода воздуха через воздухораспределитель прото исходит перестройка истечения потока, и характеристики воздухораспределителя меняются, Кроме того, этот воздухораспределитель нерегулируемый °

Цель изобретения - обеспечение т5 регулирования скорости истечения -приточной струи.

Указанная цель достигается тем, что патрубок снабжен по меньшей мере одной кольцевой щелью и охваты" вающим ее коробом со штуцером для отвода воздуха.

На чертеже схематично изображен воздухораспределитель, общий вид.

Воздухораспределитель содержит корпус 1 с диффузорным патрубком 2, причем патрубок 2 снабжен по меньшей мере одной кольцевой щелью 3 и охватывающим ее коробом 4 с штуцером 5 для отвода воздуха.

Воэдухораспределитель работает следующим образом.

Приточный воздух поступает через корпус 1 в диффуэорный патрубок 2„ в котором поток воздуха расширяется и, оторвавшись от стенок патрубка

2, истекает в помещение.

В случае, если необходимо увели чить площадь выпуска воздуха, оставляя его расход постоянным, создают в верхнем коробе 4 разрежение пу" тем отсасывания пограничного слоя потока воздуха в диффузорном патрубке 2 через щель 3. Тогда линия отрыва потока от стенок диффузорного патрубка 2 перемещается вниз по потоку. При постоянном расходе воздуха и незначительном объеме отса932136 формула изобретения

Составитель В, Сосновская

Редактор Л. филь Техред Т,Иаточка Корректор А, ференц

Заказ 3715/51 Тираж 796 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", r.Óæãoðîä, ул.Проектная, 4 сываемого воздуха в пограничном слое площадь выпуска воздуха увеличивается, а скорость истечения приточной струи уменьшается.

В случае переменного расхода воздуха, подаваемого в корпус 1, есди расход воздуха велик, используют отсос пограничного слоя через все щели 3, если расход воздуха уменьшается, то часть штуцеров 5 отключают, и отсос пограничного слоя осуществляют через часть щелей 3

Таким образом, предлагаемое выполнение воздухораспределителя позволяет обеспечить регулирование .скорости истечения приточной струи.

Воздухораспределитель, содержащий корпус с диффузорным патрубком, 5 отличающийся тем, что, с целью обеспечения регулирования скорости истечения приточной струи, патрубок снабжен по меньшей мере одной кольцевой щелью и охватывающим ее коробом со штуцером для отвода воздуха.

Источники информации, принятые во внимание при экспертизе л

1. Авторское свидетельство СССР

N 681298, кл. F 24 F 13/06, 1977.
