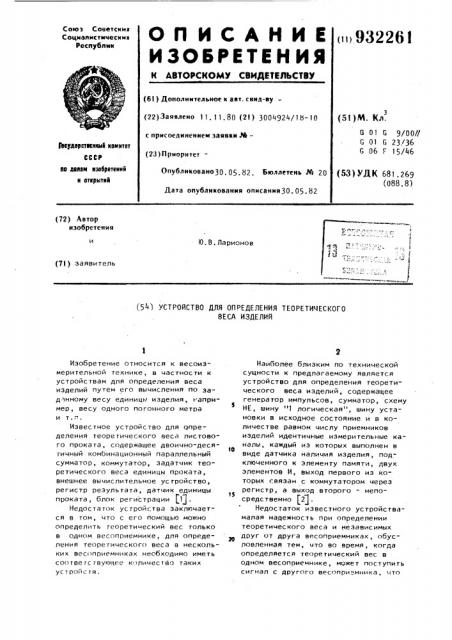

О П И С А Н И Е ttt93226I

ИЗОБРЕТЕНИЯ

Союз Советскик

Социапмстнческми

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) дополнительное к авт. свнд-ву(22) Заявлено 11. 1. 80 (21) 3004924/! Н-10 с присоединением заявки М— (23) йрморитет— (51)М. Кл.

0 01 G 9/00//

G 01 0 23/36

G 06 F 15/46

3Ьеудерстеенлый комитет

СССР пю делам изобретений н открытий

Опубликовано30. 05. 82. Бюллетень № 20 (53) V+K 681. 269 (088.8) Лата опубликования описання30.05,82 (72) Автор изобретения

Ю.В.Ларионов (71) заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ТЕОРЕТИЧЕСКОГО

ВЕСА ИЗДЕЛИЙ

Изобретение относится к весоизмерительной технике, в частности к устройствам для определения веса изделий путем его вычисления по зад!нному весу единиць. изделия, ьапример, весу одного погонного метра и т.-.

Известное устройство для определения теоретического веса листового проката, содержащее двоично-десягичный комбинационный параллельный сумматор, коммутатор, задатчик теоретического веса единицы проката, внешнее вычислительное устройство, регистр результата, датчик единицы проката, блок регистрации (1$ .

Недостаток устройства заключается в том, что с его помощью можно определить георетический вес только в одном весоприемнике, для определения георе гического веса в нескольких весоприемниках необходимо иметь соогве сгвующее количество таких ус т ройс гв.

Наиболее близким по технической сущности к предлагаемому является устройство для определения теоретического веса изделий, содержащее генератор импульсов, сумматор, схему

НЕ, шину "1 логическая", шину установки в исходное состояние и в количестве равном числу приемников изделий идентичные измерительные ка1О налы, каждый из которых выполнен в виде датчика наличия изделия, подключенного к элементу памяти, двух элементов И, выход первого из которых связан с коммутатором через

tj регистр, а выход второго — непосредственно (2J.

Недостаток известного устройствамалая надежность при определении теоретического веса и независимых друг от друга весоприемниках, обусловленная тем, что во время, когда определяется теоретический вес в одном весоприемнике, может поступить сигнал с другого весоприемника, что

932261 вызовет открывание коммутатора этого весоприемника и на один вхдд суммагора поступят коды инФормации сразу с двух регистров, что ппиведет к неверному определению теоретического веса в этих весоприемниках.

Кроме того, устройство не обладаег итеративностью (возможностью измерения количества объектов контроля без изменения первоначальной схе- te мы) . Так для увеличения количества весоприемников, в которых необходимо определить теоретический вес, необходимо изменение первоначальной схемы, введение второго элемента

ИЛИ, блока регистрации, расширителя входов сумматора.

Цель изобретения — увеличение надежности устройства и расширения

Функциональных воэможностей. 20

Поставленная цель достигается тем, что в устройство введен элемент задержки, а измерительные каналы выполнены в виде итеративных блоков, и каждый. из которых введены третий и четвертый элементы И, схема отрицания, 0-триггер, узел регистрации, дополнительный коммутатор, задатчик веса единицы изделия и две груп30 пы элементов ИЛИ, причем и каждом оперативном блоке первый вход первого элемента И подключен к генератору импульсов через элемент задержки, а .первый вход второго элемента Инепосредственно, их вторые входы связаны с выходом 0"триггера, тактовый вход которого через схему HE подключен к генератору импульсов, а установочный вход - к выходу третьего элемента И, второй вход которого

40 соединен с выходом элемента памяти, вход сброса которого и вход сброса

0-триггера подключены к выходу первого элемента И, четвертые элементы

И через схему отрицания связаны с выходом третьего элемента И, а выход задатчика веса единицы изделия через дополнительный коммутатор, связанный с выходом второго элемента И, соединен с первым входом второй группы

"элементов ИЛИ, вход записи регистра связан с выходом сумматора, вход сброса - с шиной установки в исходное состояние, а выход коммутатора подключен к первому входу первой группы эле-55 мента ИЛИ, при этом первые и вторые группы элеменгов ИЛИ всех итеративных блоков последовательно соединены через свои вторые входы и подключены соответственно на первый и второй входы сумматора, первый вход третье" го элемента И первого итеративного блока подключен к шине "1 логическая", а в остальных итеративных блоках первые входы третьих элементов И подключены к.выходу четвертого элемента

И предыдущего итеративного блока.

На Фиг.! изображена структурная электрическая схема устройства; на

Фиг.2 - диаграмма его работы.

Устройство состоит иэ итеративных блоков 1, число которых равно числу контролируемых весоприемников {не показано).

Каждый из блоков 1 содержит датчик 2 .наличия изделия, элемент 3 памяти, элемент И 4, 0-триггер 5, элемент

И 6, элемент И 7, регистр 8, блок 9 регистрации, коммутатор 10, коммутатор 11„ группу 12 двухвходовых элементов ИЛИ, и руппу 13 двухвходовых элементов, задатчик 1ч ве. са, элемент HE 15 и элемент И 1б.

Устройство содержит также генератор 17 импульсов, элемент 18 задержки, элемент HE 19, параллельный комбинационный сумматор 20, шину 21 начальной установки и шину 22, имеющую потенциал логической единицы.

Число элементов ИЛИ в группах

12 и 13 равно количеству разрезов сумматора 20., Устройство работает следующим образом.

Генератор 17 импульсов вырабатывает непрерывную последовательность импульсов (Фиг.2 0), которая поступает на первые входы всех элементов И 7 и на элемент 18 задержки на выходе которого эта последовательность сдвинута на время его задержки

C<:èã,2 б) и поступает на первые входы всех элементов И 6 и на элемент

HE 19, где она инветируется (Фиг.2 } и поступает на тактовые входы всех

0-триггеров.

Пусть единица изделия появилась, например, в К-ом весоприемнике, при этом срабатывается соответствующий датчик единицы изделия 2 и на его выходе появляется потенциал, по переднему Фронту которого усганавливается "единица" на выходе элемента памяти 3 (Фиг.22.), которая поступает через элемент И 4 на установленный вход 0-триггера 5, на первом входе

5 9 элемента И 4 в этот момент присутствует "единица" с выхода элемента

И 16 последующего блока 1. При поступлении переднего фронта импульса на тактовый вход 0-триггера 5 на его выходе установится единичный потенциал (фиг.2в1, который поступает на вторые входы элементов И 6 и

И 7 на первых входах которых в этот момент нулевой потенциал (пауза между импульсами), так как установ"

Ма 0-триггера 5 в единичное состояЙие происходит по заднему фронту импульса на выходе элемента 18 заержки (фиг.25). После установки

-триггера 5 первым приходит импульс на первый вход элемента И 7 с выхода генератора 17 импульсов, по приходу которого на его выходе появляется столб коммутации (фиг.28), который поступает на коммутаторы

10 и 11. При этом информация о весе единицы изделия в К-ом весоприемнике с задатчика 14 через открытый коммутатор 11 поступает на первые входы группы l) элементов ИЛИ, на

Вторых Входах которых информации нет

С выхода группы 13 элементов ИЛИ информация поступает на входы группы 13 элементов ИЛИ предыдущего итеративного блока 1, на других входах которой информации нет, так как в этом итеративном Ьлоке не вырабатывался столб коммутации, и так до

nepsoro входа сумматора 20. Аналогично, информация веса К-ro весопривмника, находящегося в регистре 8 до . поступления последнего изделия, с выхода регистра 8, через открытый коммутатор 10 попадает на вход группы l2 элементов ИЛИ и далее на второй вход сумматора 20. На выходе сумматора 20, а следовательно и на третьих входах регистров 8 ваех блоков 1"постоянно присутствует резуль.тат суммирования входной информации на входах сумматора 20.

Спустя некоторое время, необходимое для осуществления процесса суммирования, на выходе элемента И 6 появляется импульс записи (фиг.24), по переднему фронту которого происходит запись результата суммирования соответсвующий регистр 8. Импульс строба записи поступает и на входы начальной установки элемента памяти

3 и 0-триггера 5 устанавливая их в исходное состояние, на вгорых вхо32261 6 дах элементов И 6 и И 7 "единица" исчезает, а, следовательно, заканчиваются и импульсы строба коммутации и записи, на этом процесс определе3 ния теоретического веса в К-ом весоприемнике заканчивается.

Аналогично происходит процесс определения теоретического веса в других веооприемниках с использованием соответствующих итеративных блоков. !

Предположим, что во время, когда определяется теоретический вес 4-ro весоприемника одновременно поступиЛи

И изделия во 2-ой и 6-ой весоприемники

При этом одновременные установятся в единичное состояние элементы памяти ,3 блоков 3, соотаетствуацих этим весоприемникам, заканчивается определеМ

Йив теоретического веса в 4 Ом Ввсо» приемнике, затем по заднему фронту им-, пульсов, который участаоаал в определении теоретического васа, с weмента задержки 18 происходит установка в единичное соСтояние 0-триггера

5, блока 1 второго аесоиривмника.

0-триггер 5 и 6-го весопривмника при этом в единичное состояние нв устанавливается, так как при установке в единичное состояние элемента памяти 3 блока I второго ввсопривмника на выходе элемента И 4 этого блока единица, которая через элемент

HK 15 и элемент И 16 поступает "ну. лем", в результате чего "нули" поступают и на все элементы И1Ь и ИЮ следующих итеративных блоков 1 и "единица" с выхода элемента ) пайяти блока1 аестого весоприемника на установочны@. вход 0-триггера 5. В течении длитеяьиости первого после уста-. новки В-триггера 5 второго блока 1 импульса генератора импульсов 17 и элемента !8 задержки произойдет опре" деление теоретического веса во 2-ом весопривмнике и установке в исход. ное состояние элемента памяти 3 появляется "нуль" на выходе элемента

И 4 второго блока 1, а, следовательно-, "единица" на первом входе эле® мента И 4 6-го блока 1 "единица" с выхода элемента, 3 памяти постуйает на вход 0-триггера 5 и по заднему фронту этого же импульса, с выхода элемента 18 задержки, установится

И в единичное состояние 0-триггера

5 шестого. блока 1. flocne чего определяется теоретический вес в 6-ом весоприемнике.. 3226 (Установка s исходное сос гояние устройства осуществляегcя подачей импульса на вход 21, па переднему фронгу которого устанавливается в исходное состояние все регистры 8 5 всех блоков 1, а в течении длигельности импульса на входе 21 происходит с помощью импульсов с выхода элемента 18 задержки, установка в исходное (нулевое ) состояние эле- 10 ментов 3 памяти и О-триггеров, находящихся по какой-либо причине в единичном состоянии.

Эффект от использования предлагаемого устройства определяется его тех-(5 ническими преимуществами: повышенной надежностью и обеспечением возможности работы с любым числом весоприеников.

Формула изобретения

Устройство для определения теоретического веса изделий, содержащее 25 генератор импульсов, сумматор, схему

НЕ, шину "1 логическая", шину установки в исходное состояние и в количестве,равном числч поиемников изпелий илентичные измерительные 30 каналы, каждый из которых выполнен в виде датчика наличия изделия, подключенного к элементу памяти, двух элементов И, выход первого из которых связан с коммутатором через ре- 5 гистр, а выход второго — непосредственно, о т л и ч а ю щ е е с я тем, что, с целью повышения его надежности и расширения функциональных возможностей, в него введен 40 элемент задержки, а измерительные каналы выполнены в виде итеративных блоков, в каждый из которых введены третий и четвертый элементы И, схема отрицания, D-триггер, узел регист.рации, дополнительный коммутатор, задатчик веса единицы изделия и две ! группы элементов ИЛИ, при леч в каждом итеративном блоке первый вход первого элемента И подключен к генератору импульсов через элемент задержки, а первый вход второго элемента И вЂ” непосредственно, их вторые входы связаны с выходом D òðèããåðà, гактовый вход которого через схему

НЕ подключен к генерагору импульсов, а установочный вход — к выходу третьего элемента И, второй вход которого соединен с выходом элемента памяти, вход сброса которого и вход сброса D-триггера подключены к выходу первого элемента И, четвертые элементы И через схему отрицания связаны с выходом третьего элемента И, а выход задатчика веса единицы изделия через дополнительный коммутатор, связанный с выходом второго элемента И, соединен с первым входом второй группы элементов ИЛИ, вход записи регистра связан с выходом сумматора, вход сброса — с шиной установки в исходное состояние, а выход коммутатора подключен к первому входу первой группы элемента ИЛИ, при этом первые и вторые группы элементов ИЛИ всех итеративных блоков последовательно соединены через свои вторые входы и подключены соответственно на первый и второй входы сумматора, первый вход третьего элемента И первго итеративного блока подключен к шине

"1 логическая", а в остальных итеративных блоках первые входы третьих элементов И подключены к выходу четвертого элемента И предыдущего итеративного блока.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР ((" 647546, кл. G 01 G 9/00, 1977.

2. Авторское свидетельство СССР по заявке (" 2738474/18-24, кл. G 06 F 15/46, 1979 (прототип).
