Реферат



Союз Советсник

Соцналистичесиик

Республик

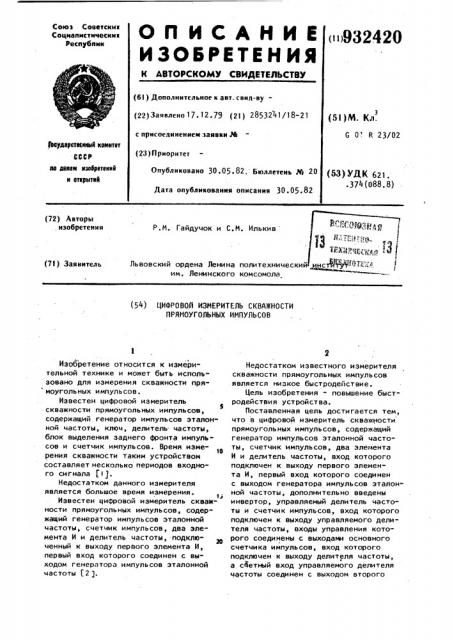

ОП ИСАНИЕ

ИЗО6РЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (i »932420 (61) Дополнительное к авт. свил-ву(22) Заявлено 17.12.79 (21) 2853241/18-21

{5! )М. Кл. с присоелннением заявки М

G 0 . R 23/02

9еударстаакныФ квинтет СССР м деяаи изобретений н открытия (23) Приоритет

Опубликовано 30.05.82. Бюллетень Р6 20

Дата опубликования описания 30.05.82

{53) УДК 621. . 374 (O88. 8) (72) Авторы изобретения

P.Ì. Гайдучок и С.M Илькив

Львовский ордена Ленина политехнический им. Ленинского комсомола (71) Заявитель (54) ЦИФРОВОЙ ИЗМЕРИТЕЛЬ СКВЙЖНОСТИ

ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ

Изооретение относится к измерительной технике и может быть использовано для измерения скважности прямоугольных импульсов.

Известен цифровой измеритель

5 скважности прямоугольных импульсов, содержащий генератор импульсов эталонной частоты, ключ, делитель частоты, блок выделения заднего фронта импульсов и счетчик импульсов. Время измерения скважности таким устройством составляет несколько периодов входного сигнала jl j.

Недостатком данного измерителя является большое время измерения °

1э

Известен цифровой измеритель скважности прямоугольных импульсов, содер" жащий генератор импульсов эталонной частоты, счетчик импульсов, два элемента И и делитель частоты, подключенный к выходу первого элемента И, первый вход которого соединен с выходом генератора импульсов эталонной частоты (2 1.

Недостатком известного измерителя скважности прямоугольных импульсов является низкое быстродействие.

Цель изобретения - повышение быстродействия устройства.

Поставленная цель достигается тем, что в цифровой измеритель скважности прямоугольных импульсов, содержащий генератор импульсов эталонной частоты, счетчик импульсов, два элемента

И и делитель частоты, вход которого подключен к выходу первого элемента И, первый вход которого соединен с выходом генератора импульсов эталонной частоты, дополнительно введены инвертор, управляемый делитель частоты и счетчик импульсов, вход которого подключен к выходу управляемого делителя частоты, входы управления которого соединены с выходами основного счетчика импульсов, вход которого подключен к выходу делителя частоты, а сонетный вход управляемого делителя частоты соединен с выходом второго

Й К (Т -7) .

А Nî

Подставив в это выражение ние 14, получаем

Т и=к =кр, значе3 9324 элемента И, первый вход которого под-. ключен к выходу генератора импульсов ,эталонной частоты, а второй вход подключен к выходу инвертора, вход которого соединен с вторым входом первого элемента И.

На чертеже показана функциональная схема цифрового измерителя скважности прямоугольных импульсов.

Цифровой измеритель скважности tQ прямоугольных импульсов состоит из генератора 1 импульсов эталонной частоты, инвертора 2, элементов И 3, 4, делителя 5 частоты, управляемого делителя 6 частоты и счетчиков 7 и 8 1з импульсов.

Устройство работает следующим образом.

Перед началом измерений счетчик 7 импульсов устанавлиается в нулевое 2о состояние, а в счетчик 8 импульсов записывается число К*, где Кд - коэффициент деления делителя 5 частоты, С приходом входного сигнала на ! время длительности импульса „ им- Б пульсы эталонной частоты Ео с выхода генератора 1 через первый элемент

И 3 и делитель 5 частоты поступают на вход счетчика 7 импульсов. Число этих импульсов N равно зо и =7-

Кд

С началом паузы (Т -

Так как коэффициент деления управля емого делителя 6 частоты определяется числом МО, записанном в счетчике

7 импульсов, то с окончанием длительности паузы входного сигнала в счетчике 8 импульсов будет записано число

20 4 т.е. число, записанное в счетчике 8 импульсов, пропорционально скважности Q входного сигнала, измеренной за время одного периода.

Таким образом, введение инвертора 2, управляемого делителя 6 частоты, второго счетчика 8 импульсов и соединение названных элементов с остальными блоками устройства в соответствии с вышеизложенным позволило повысить быстродействие цифрового измерителя скваиности прямоугольных импульсов.

Формула изобретения

Цифровой измеритель скважности прямоугольных импульсов, содержащий генератор импульсов эталонной частоты, счетчик импульсов, два элемента И и делитель частоты, вход которого подключен к выходу первого элемента И, первый вход которого соединен с выходом генератора импульсов эталонной частоты, о т л и ч а юшийся тем, что, с целью повышения быстродействия, в него дополнительно введены инвертор, управляемый делитель частоты и счетчик импульсов, вход которого подключен к выходу управляемого делителя частоты, входы управления которого соединены с выходами основного счетчика импульсов, вход которого подключен к выходу делителя частоты, а счетный вход управляемого делителя частоты соединен с выходом второго элемента И, первый вход которого подкпючен к выходу генератора импульсов эталонной частоты, а второй вход подключен к выходу инвестора, вход которого соединен с вторым входом первого элемента И.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР

И 627418, кл. 6 01 R 23/02, 1977.

2. Авторское свидетельство СССР

iN 376728, кл. G Ol R 23/02, 1971.

932420

Вн

Тираж 719 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, N-35, Раунская наб., д. 4/5

Заказ 3776/65

Филиал ППП "Патент", г. Ужгород, ул,. Проектная, 4

Составитель Г. Вязмитин

Редактор В. Пилипенко Техред Е. Харитончик КорректоР С. Шекмар
