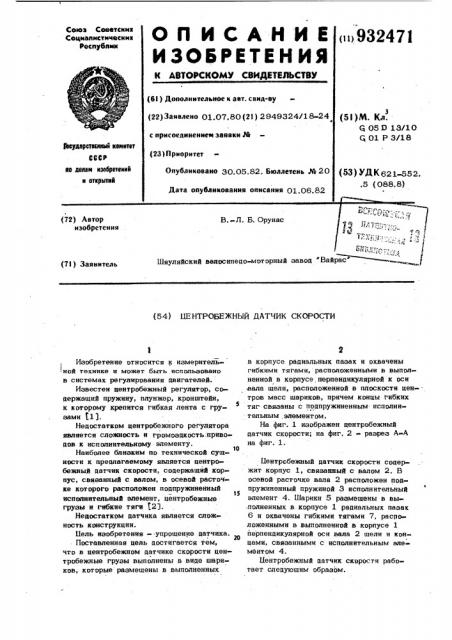

Изобретение относится к измерительной технике и может быть использовано в системах регулирования двигателей.
Известен центробежный регулятор, содержащий пружину, плунжер, кронштейн, к которому крепится гибкая лента с гру5 вами В3.
Недостатком центробежного регулятора является сложность и громоздкость:.привоaos к исполнительному элементу.
t0
Наиболее близким по технической сущности к предлагаемому является центробежный датчик скорости, содержащий корпус, связанный с валом, в осевой расточке которого расположен подпружиненный
1$ исполнительный элемент, центробежные грузы и гибкие тяги 2J.
Недостатком датчика является сложность конструкции.
Бель изобретения †.упрощение датчика.
Поставленная цель достигается тем, что в центробежном да чике скорости центробежные грузы выполнены в виде шариков, которые размещены в выполненных в корпусе радиальных пазах и охвачены гибкими тягами, расположеннымн в выполненной в корпусе, перпендикулярной к оси вала щели, расположенной в плоскости цен-. тров масс шариков, причем концы гибких тяг связаны с подпружиненным исполнительным . элементом.
На фиг. 1 изображен центробежный датчик скорости; на фиг, 2 - разрез А-А на фиг. 1.
Бентробежный датчик скорости содержит корпус 1, связанный с валом 2. В осевой расточке вала 2 расположен подпружиненный пружиной 3 исполнительный элемент 4. Шарики 5 размещены в выполненных в корпусе 1 радиальных пазах
6 и охвачены гибкими тягами 7, распо« ложенными в выполненной в корпусе 2 перпендикулярной оси вала 2 щели и концами, связанными с исполнительным элементом 4.
Бентробежный датчик скорости работает следующим образом.
3 932471 4
При вращении корпуса 1, связанного цен7робежные грузы и гибкие тяги, о тс валом 2, шарики 5 под действием цен- л и ч а ю шийся тем, что, с целью тробежной силы начинают расходиться, упрощения датчика, центробежные грузы вследствие чего петли гибких тяг 7 pac - выполнены в виде шариков, которые разтягиваются и тянут исполнительный эле- g мешены в выполненных в корпусе радимент 4, при этом сжимая пружину 3 на альных пазах и охвачены гибкими тягавеличину, зависящую от угловой скорости ми, расположенными в выполненной в корвращения корпуса 1. пусе перпендикулярной к оси вала щели, Предлагаемый центробежный датчик расположенной в плоскости центров масс скорости обладает простотой конструкции д шариков, причем концы гибких тяг свяи может найти широкое применение в сис- заны с подпружиненным исполнительным темах .регулирования. элементом.
Формула изобретения
Центробежный датчик скорости, содержащий корпус, связанный с валом, в осевой расточке которого расположен подпружиненный исполнительный элемент.
Источники информации, 1$ принятые во,внимание при экспертизе
1. Авторское свидетельство СССР № 178576, кл. Q 05 D 13/10, 1964, 2. Авторское свидетельство СССР
N. 187418, кл. 5 05 Р 13/10, 1967
20 (прототип) .
