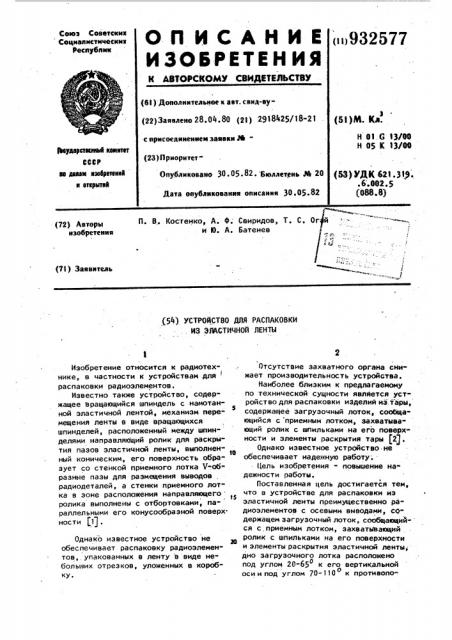

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()932577

Союз Соввтсиик

Социалистическин республик (6I ) Дололиительиое к авт. свид-ву(22) Заявлеио 28. 04. 80 (23 ) 2918425/18-2 Т с ярисоедииеиием заявки М(23) ПриоритетОпубликоваио 30.05.82- бюллетуиь М 20

Дата олубликоваиия ояисаиия 30. 05. 82 (5! )М. Кл.

Н 01.G 13/OO

Н 05 K 13/00 Ьеударатеанвй квинтет

CCCP ве данам нзебретеннй н етнрытнй (») ВДК ВИ.31 .

° 6.062.5 (088.8) П. В. Костенко, A. Ф; Свиридов, Т. С. Ог и и 6. А. Батенев

t ( (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РАСПАКОВКИ. ИЗ ЭЛАСТИЧНОЙ ЛЕНТУ

t0 ности (1) .

Изобретение относится к радиотехнике, в частности к устройствам для распаковки радиоэлементов, Известно также устройство, содержащее вращающийся шпиндель с намотанной эластичной лентой, механизм перемещения ленты в виде врацающихся шпинделей, расположенный между шпинделями направляющий ролик для раскрытия пазов эластичной ленты, выполненный коническим, его поверхность образует со стенкой приемного лотка V-образные пазы для размещения выводов радиодеталей, а стенки приемного лотка в зоне расположения направляющего . ролика выполнены с отбортовками, па- раллельными его конусообразной поверх.

Однако известное устройство не обеспечивает распаковку радиоэлемен" тов, упакованных в ленту в виде небольших отрезков, уложенных в коробку, 2

Отсутствие захватного органа снижает производительность устройства.

Наиболее близким к предлагаемому по технической суцности является уст5 ройство для распаковки изделий из тары содержащее загрузочный лоток, сообщающийся с приемным лотком, захватывающий ролик с шпильками на его поверх" ности и элементы раскрытия тары (2) .

Однако известное устройство не обеспечивает надежную работу;

Цель изобретения - повышение надежности работы.

Поставленная цель достигается тем, tS что в устройстве для распаковки из эластичной ленты преимущественно радиоэлементов с осевыми выводами, содержащем загрузочный лоток, сообщающий- ся с,приемным лотком, захватывающий ролик с шпильками на его поверхности и элементы раскрытия эластичной ленты, дно загрузочного лотка расположено под углом 20-б5 к его вертикальной

0 оси и под углом 70-110 к противопо" о

3 932577 ложной стенке, причем элементы раскрытия эластичной ленты выполнены

М в виде расположенных околб захватывающего ролика дугообразных направляющих со скосами со стороны загрузочного лотка и прямолинейными отбортовками по касательной к поверхности дугообразных направляющих.

На фиг. 1 изображена схема устройства для распаковки радиодеталей; на 50. фиг, 2- ролик с разделителями; на фиг. 3 - вид на ролик с торца; на фиг. 4 - вид по стрелке А на фиг. в разрезе; на фиг. 5 - вид устройства с эластичной упаковочной лентой нарезанной кусками; на фиг. 6 - вид устройства с эластичной лентой, скручейной в рулон.

Устройство для распаковки из эластичной ленты радиоэлементов с .осевыми выводами состоит из загрузочного узла в виде лотка с передней 1 и задней 2 стенками, дном 3 и стенки 4-удерживающей ленту, ролика 5 с расположенными на нем эластичными шпильками 6, приемного лотка 7 с направляющими выступами Я,элементов раскрытия эластич. ной ленты в виде дугообразных направляющих 9 и 10 с прямолинейными отбортовками 11 и 12.

Дно 3 загрузочного лотка в нижней части имеет вырез для прохода эластичных шпилек 6. Угол ас< наклона дна

3 по отношению к вертикальной линии составляет 20-65 . При угле наклона дна на угол меньше 20 куски лен" ты 14 с радиоэлементами 13 плохо сползают вниз и не захватываются шпильками 6, а при угле более 65о конец ленты 14 ыпильками отодвигается от дна и этим отодвигает начало сле" дующего куска ленты, что ухудшает захват следующего куска ленты. Стенка 4, противоположная дну 3 относительно дна имеет угол о равный 70-110

При угле менее 70О наблюдается одновременно затягивание роликом следующей ленты, а при угле более 110 кон. цы отрезков эластичной ленты, упирающиеся в стенку 4 не сползают вниз, что ухудшает захват ленты, Эластичные шпильки 6 располагаются в ряд вдоль оси ролика с шагом h между рядами кратным шагу 1 размещения радиоэлементов в эластичной ленте. Так, На- -55 пример, для резисторов МЛТ-1, НЛТ-0,5, МЛТ-0,25, МЛТ-0,125 шаг размещения в упаковочной ленте составляет 9 мм, 4

7 мм, 5 мм, 5 мм. Следовательно, для

МЛТ-1 и МЛТ-0,5 шаг между рядами шпилек составит 9 мм, а для ИЛТ-0,25 и

МЛТ-0,125 составит кратный 2, т.е, 9:5 = 2.Таким образом, при шаге между рядами шпилек 9, одинаково хорошо захватываются все МЛТ, имеющие шаг упаковки 5 мм.

Дугообразные направляющие. 9 и 10 огибают ролик 5, а направляющие выступы 8 приемного лотка 7 выполнены сужающимися до размера длины радиоэлемента без выводных концов, при этом радиоэлемент касается торцовыми поверхностями стенок выступов и этим радиоэлементы укладываются в приемном лотке в горизонтальном положении.

Устройство для распаковки радиоэлементов с осевыми выводами работает следующим образом.

Радиоэлементы 15, упакованные в эластичную ленту, в виде отрезков для скрученной в рулон 16, закладываются в загрузочный узел. Вращающийся ролик 5 шпильками 6 захватывает радиоэлемент 15 и протягивает ленту 14 под дугообразные направляющие 9 и 10, При этом корпуса радиоэлементов приподнимаются роликом 5 и выводы радиоэлемен..тов проходят выше направляющих 9 и

10, затем они скользят по отбортовкам 12, которые вынимают радиоэлементы из упаковки. Высвобожденные из упаковки радиоэлементы падают на направляющие выступы 8 и далее в приемный лоток 7. Лента без радиоэлементов 15 и 17 протягивается роликом из под щитков дугообразных направляющих 9 и 10 и сбрасывается в тару.

Выбранные направления стенок направляющего лотка, шага шпилек ролика, Формы щитков и щели позволяют сократить время на распаковку радиоэлементов, уменьшить число забоев, что повышает надежность и производительность работы устройства примерно в

1,5 раза.

Формула изобретения

Устройство для распаковки из эластичной ленты преимущественно радиоэлементов с осевыми выводами, содермащее, загрузочный лоток, сообщающийся с приемным лотком, захватывающий ролик с шпильками на е1-о поверхности и элементы раскрытия эластичной ленты, о т5 932577

6 л и ч а ю щ е е с я тем, что, с целью прямолинейными отбортовками по касаповышения надежности работы, дно за" тельной к поверхности дугообразных грузочного лотка расположено под уг- направляющих. лом 20-65 к его вертикальной оси и под углом 70- 110 к противоположной S Источники инФормации, стенке, причем элементы раскрытия принятые вовнимание при экспертизе эластичной ленты выполнены в виде рас. 1. Авторское свидетельство СССР положенных около захватывающего роли- и 539342, кл. Н 01 С 13/00> 1976. ка дугообразных направляющих со ско- 2. Авторское. свидетельство СССР сами со стороны загрузочного лотка и в М 431069, кл. В 65 В 69/00, 16.02.72, L

Фиг.2

Э32577
