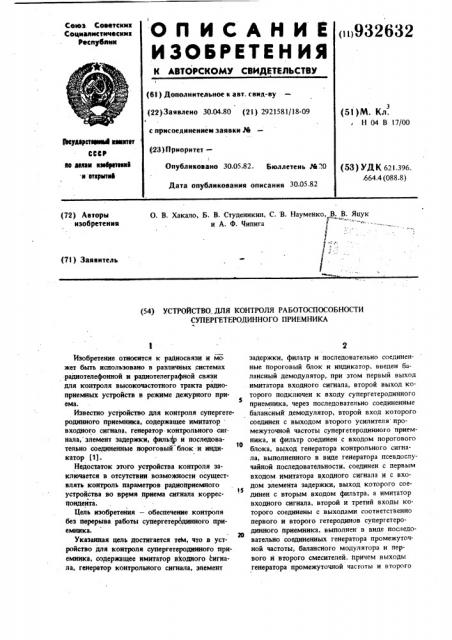

<1 1>932632

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

CoIo3. Севетскнк

Сецнаннстнчаскнк

Респубннк (6l ) Дополнительное к авт. свид-ву (22) Заявлено 30.04.80 (21) 2921581/18-09 с присоединением заявки М (5 3 ) M. Кл.

Н 04 В l7/00 Ьеу1щстеееемв кеюетет

CCCP ве аеяем взебретееве в еткрмтвв (23) Приоритет—!

Опубликовано 30.05.82. Бюллетень Рй 20 (53) УД К 621.396. .664.4 (088.8) Дата опубликования описания 30 05 82 (72) Авторы изобретения

О. В. Хакало, Б. В. Студеникин, С. В. Науменко, В. В. Яцук и А. Ф. Чипига

1 с

t (71) Заявитель задержки, фильтр и последовательно соединенные пороговый блок и индикатор, введен балансный демодулятор, при этом первый выход имитатора входного сигнала, второй выход которого подключен к входу супергетеродинного

5 приемника, через последовательно соединенные балансный демодулятор, второй вход которого соединен с выходом второго усилителя промежуточной частоты супергетеродинного приемника, и фильтр соединен с входом порогового

10 блока, выход генератора контрольного сигнала, выполненного в виде генератора псевдослучайной последовательности, соединен с первым входом имитатора входного сигнала и с входом элемента задержки, выход которого сое15 динен с вторым входом фильтра, а имитатор входного сигнала, второй и третий входы которого соединены с выходами соответственно первого и второго гетеродинов супергетеро20 динного приемника, выполнен в виде последовательно соединенных генератора промежуточной частоты, балансного модулятора и первого и второго смесителей. причем выходы генератора промежуточной частоты и второго

Изобретение относится к радиосвязи и мо. жет быть использовано в различных системах радиотелефонной и радиотелеграфной связи для контроля высокочастотного тракта радиоприемных устройств в режиме дежурного приема.

Известно устройство для контроля супергетеродинного приемника, содержащее имитатор . входного сигнала, генератор контрольного сигнала, элемент задержки, филер и последовательно соединенные пороговый" блок и индикатор 111.

Недостаток этого устройства контроля заключается в отсутствии возможности осуществлять контроль параметров радиоприемного устройства во время приема сигнала корреспондента.

Цель изобретения — обеспечение контроля без перерыва работы супергетеродинного приемника.

Укаэанная дель достигается те1и, что в устройство для контроля супергетеродинного приемника, содержащее имитатор вводного сигнала, генератор контрольного сигнала, элемент (54) УСТРОЙСТВО. ДЛЯ КОНТРОЛЯ РАБОТОСПОСОБНОСТИ

СУПЕРГЕТЕРОДИННОГО ПРИЕМНИКА 93263 смесителя и вторые входы балансного модулятора и второго и первого смесителей являются соответственно первым и вторым выходами и первым, вторым и третьим входами имитатора входного сигнала. 5

На чертеже представлена структурнаяэлектрическая схема устройства для контроля работоспособности супергетеродинного приемника вместе с супергетеродинным приемником.

Устройство содержит имитатор 1 входного 10 сигнала, состоящий из последовательно соединенных генератора 2 промежуточной частоты, балансного модулятора 3, первого смесителя 4 и второго смесителя 5, кроме того, устройство содержит генератор б контрольного сигнала, элемент 7 задержки, балансный демодулятор 8, фильтр 9, пороговый блок 10 и индикатор 11. Устройство контроля подключено к супергетеродикиому приемнику 12, который содержит усилитель 13 высокой частоты, два смесителя 14 и 15, два усилителя 16 и 17 промежуточной частоты, детектор 18 и два ге теродина 19 и 20.

Устройство работает следующим образом.

Контрольный сигнал, представляющий собой промодулированную псевдослучайной последовательностью синусоидальную несущую, поступает с выхода балансного модулятора 3, на вход смесителей 5 и 4, в которых с помощью преобразований происходит перенос спектра контро лирующего сигнала на частоту настройки приемника, который затем подается на вход контролирующего приемника 12.

Контрольный сигнал, несущий информацию о состоянии высокочастотного тракта, поступает на первый вход балансного демодулятора 8, на второй вход которого подается немодулированная вторая промежуточная частота, с выхода балансного демодулятора 8 на вход фильтра 9 подается восстановленная псевдослучайная последовательность. На второй вход которого подается неискаженная псевдослучайная последовательность с генератора б.

Решение о состоянии приемника принимается блоком 10 при сравнении отклика фильтра 8 с заранее определенным порогом. Результат 4з отображается в индикаторе 11.

Таким образом, йредлагаемое устройство позволяет повысить эффективность контроля

2 4 радиоприемного устройства за счет оценки его параметров в режиме дежурного приема, причем для оценки его работоспособности нет необходимости переключения радиоприемного устройства в режиме контроля.

Формула изобретения

Устройство для контроля работоспособности супергетеродинного приемника, содержащее имитатор входного сигнала, генератор контрольного сигнала, элемент задержки, фильтр и последовательно соединенные пороговый блок и индикатор, о т л и ч а ю щ е е с я тем, что, с целью обеспечения контроля без перерыва работы супергетеродинного приемника, в него введен балансный демодулятор, при этом первый выход имитатора входного сигнала, второй выход которого подключен к входу супергетеродинного приемника, через последовательно соединенные балансный демодулятор, второй вход которого соединен с выходом второго усилителя промежуточной частоты супергетеродинного приемника, и фильтр соединен с входом порогового блока, выход генератора контрольного сигнала, выполненного в виде генератора псевдослучайной последовательности, соединен с первым входом имитатора входного сигнала и с входом элемента задержки, выход которого соединен с вторым входом фильтра, а имитатор входного сигнала. второй и третий входы которого соединены с выходами соответственно первого и второго гетеродинов супергетеродинного приемника, выполнен в виде последовательно соединенных генератора промежуточной частоты, балансного модулятора и первого и второго смесителей; причем выходы генератора промежуточной частоты и второго смесителя и вторые входы балансного модулятора и второго и первого смесителей являются соответственно первым и вторым выходами и первым, вторым и третьим входами имитатора входного сигнала.

Источники информации. принятые во внимание при экспертизе

1. Авторское свидетельство СССР N 567209. кл. Н 04 В 1/06, 1971 (прототип).
