ТЕХИОЛОгаЧЕСКАЯ ОСНАСТКА ЭЛЕКТРОГИДРАВЛИЧЕСКИХ УСТАНОВОК для выбивки стержней из отливок, содержащая ребра, через которые проходят поперечные прутки, отличающаяся тем, что, с целью повышения надежности и мобильности оснастки , ребра свободно насажены на прутки , выполненные в виде стяжных шпилек , а между ребрами на прутках установлены распорные втулки, контактирующие своими торцами с ребрами посредством упругих элементов.

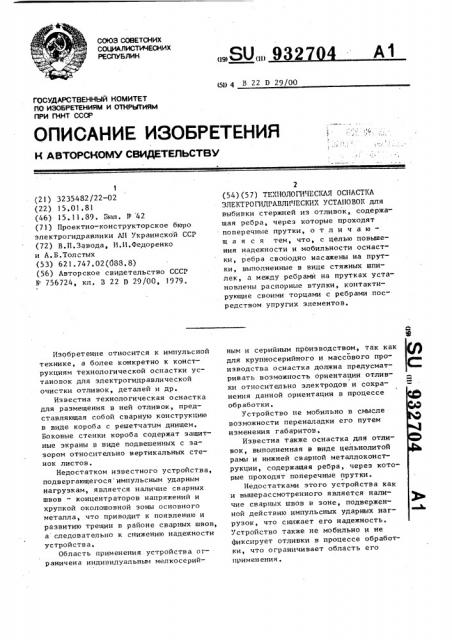

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

«9<80««932

y1) 4 В 22 D 29/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

2 (54) (57) ТЕ;(НОЛОП1ЧЕСКАЯ ОСНАСТКА

ЭЛЕКТРОГИДРАВЛИ11ВСКИК УСТАНОВОК для выбивки стержней из отливок, содержащая ребра, через которые проходят поперечные прутки, о т л и ч а ю— щ а я с я тем, что, с целью повышения надежности и мобильности оснастки, ребра свободно насажены на прутки, выполненные в виде стяжных шпилек, а между ребрами на прутках установлены распориые втулки, контактирующие своими торцами с ребрами посредством упругих элементов.

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР

1 (21) 3235482/22-02 (22) 15.01.81 (46) 15.!1.89. Бюл. У 42 (71) Проектно-конструкторское бюро электрогидравлики АН Украинской ССР (72) В.П.Завода, И.И.Федоренко и А.Б.Толстых (53) 621.747.02(088.8) (56) Авторское свидетельство СССР

Ь" 756724 кл. 3 22 П 29/00, 1979.

Изобретение относится к импульсной технике, а более конкретно к конструкциям технологической оснастки установок для электрогидравлической очистки отливок, деталей и др.

Известна технологическая оснастка для размещения в ней отливок, представляющая собой сварную конструкцию в виде короба с решетчатым днищем.

Боковые стенки короба содержат защитные экраны в виде подвешенных с за-зором относительно вертикальных стенок листов, Недостатком известного устройства, подвергающегося импульсным ударным нагрузкам, является наличие сварных швов — концентраторов напряжений и хрупкой околошовной зоны основного металла, что приводит к появлению и развитию трещин в районе сварных швов, а следовательно к снижению надежности устройства.

Область применения устройства ограничена индивидуальным мелкосерийным и серийным производством, так как для крупносерийного и массового производства оснастка должна предусматривать возможность ориентации отливки относительно электродов и сохранения данной ориентации в процессе обработки.

Устройство не мобильно в смысле возможности переналадки его путем изменения габаритов.

Известна также оснастка для отливок, выполненная в виде цельнолитой рамы и нижней сварной металлоконструкции, содержащая ребра, через которые проходят поперечные прутки °

Недостатками этого устройства как и вышерассмотренного является наличие сварных швов в зоне, подверженной действию импульсных ударных нагрузок, что снижает его надежность.

Устройство также не мобильно и не фиксирует отливки в процессе обработки, что ограничивает область его применения.

932704

Цель изобретения — повышение на, дежности и мобильности оснастки.

Цель достигается тем, что в предлагаемой оснастке, включающей ребра, 5 через которые проходят поперечные прутки, ребра свободно насажены на прутки, выполненные в виде стяжных шпилек, а между ребрами на прутках установлены распорные втулки, контактирующие своими торцами с ребрами через упругие элементы.

На фиг. l изображено устройство в плане, на фиг. 2 — разрез А-А на фиг. I; на фиг, 3 — разрез Б-Б на фиг. 2 (узел стыковки ребра с прутком).

Технологическая оснастка состоит из опорных ребер 1, боковых ребер 2, прутков 3, выполненных в виде шпилек, стягивающих ребра, 1 и 2, распорных втулок 4, эластичных элементов 5, установленных на прутках 3 между ребрами 2 и выполненных, например, в виде резиновых шайб, гаек

6, с помощью которых осуществляют стяжку ребер. Опорные ребра 1 содержат Ч-образные вырезы 7 для базирования отливок 3 и выступы 9 для базирования и фиксации оснастки на опорном столе 10.

На чертеже тонкими линиями показаны рабочий электрод 11 и ванна 12, в которой размещается оснастка электрогидравлической установки.

Остастка предложенной конструкции представляет собой многослойную систему, каждый из слоев которой (стальные ребра и резиновые прокладки) обладает собственными значениями плотности, скорости звука ц жесткости.

При воздействии ударной волны на боковую поверхность ребер 1 и 2 последние получают некоторый импульс движения вдоль прутков, каждый частично демпфируется эа счет упругой деформации резиновых прокладок, В результате величина напряжений в ребрах снижается. Кроме того, резиновые прокладки, обладающие малой акустической жидкостью, препятствуют распространению по конструкции той части энергии ударных волн, которая перешла в преграду, и тем самым уменьшают интенсивность накладываемого силового поля.

Иногослойность системы с различными физико-механическими характеристиками слоев, отсутствие сварных швов и дополнительная степень свободы ребер вдоль прутков позволяют повысить надежность устройства.

Габариты оснастки возможно изменять путем уменьшения или добавления количества ребер на стяжных прутках 3.

Предложенная конструкция технологической оснастки электрогидравлических установок по сравнению с известными имеет соедующие преимущества:

1) величина напряжений, возникающих в конструкции под воздействием ударных нагрузок, уменьшена, в результате выполнения конструкции многослойной с различными физико-механическими характеристиками слоев и добавления "ограниченной" степени свободы ребер вдоль стягивающих прутков, что позволило повысить стойкость оснастки в 3 раза;

2) отсутствие сварных соединений в конструкции позволяет изменять габариты оснастки путем уменьшения или увеличения числа ребер на стяжных прутках, что повышает ее мобильность.
