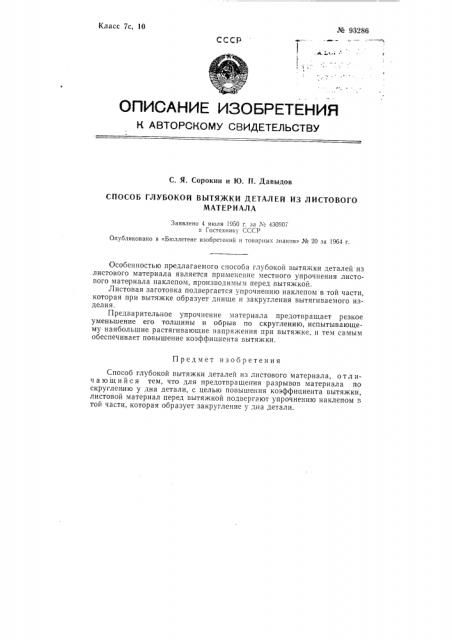

Класс 7с, 10 № 93286

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С. Я. Сорокин и Ю. П. Давыдов

СПОСОБ ГЛУБОКОЙ ВЫТЯЖКИ ДЕТАЛЕИ ИЗ ЛИСТОВОГО

МАТЕРИАЛА

Заявлено 4 июля 1950 г. за ¹ 430907 в Гостехник1 СССР

Опубликовано в «Бюллетене изобретений н товарньп знаков» № 20 за 1964 г.

Особенностью предлагаемого способа глубокой вытяжки деталей из листового материала является применение местного упрочнения листового материала наклепом, производимым перед вытяжкой.

Листовая заготовка подвергается упрочнению наклепом в той части, которая при вытяжке образует днище и закругления вытягиваемого изделия.

Предварительное упрочнение материала предотврашает резкое уменьшение его толщины и обрыв по скруглению, испытывающему наибольшие растягивающие напряжения при вытяжке, и тем самым обеспечивает повышение коэффициента вытяжки.

Предмет изобретения

Способ глубокой вытяжки деталей из листового материала, отл ич а ю шийся тем, что для предотвращения разрывов материала по скруглению у дна детали, с целью повышения коэффициента вытяжки, листовой материал перед вытяжкой подвергают упрочнению наклепом в той части, которая образует закругление у дна детали.
