Реферат



Союз Соввтскнк

Соцналистичвския

Рвс убл

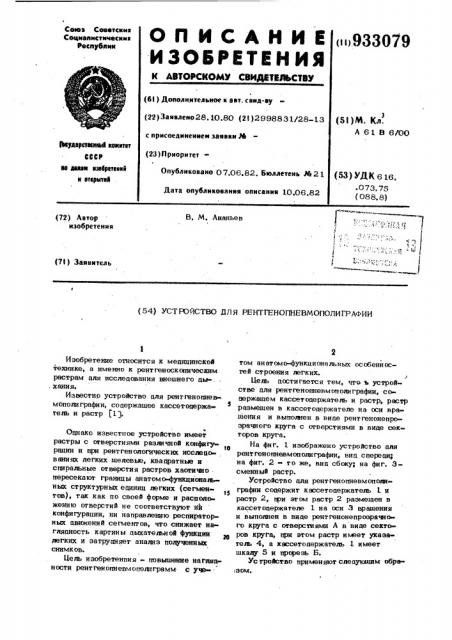

ОП ИСАНИЕ

ИЗОВРИТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (1933079 (61) Дополнительное к авт. саид-ау (22)Заявлено 28. 10.80 (21)2998831/28 13 с присоединением заявки М (23)ПриоритетОпубликовано 07.06.82. Бюллетень ph 2 1

Дата опубликования описания 10,06.82 (5! )М. Кл.

A61В6OO

3Ъеудвретаеяяьй квиятет

ФьСР аа ааааа язебретеяяя и втермтяя (53) УДК 616. .073. 75 (088.8) В, М. Ананьев (72) А втор изобретения

1 г с, 1

3 (71) Заявитель том анатомо-функциональных особенностей строения легких.

Бель достигается тем, что ъ устройстве для рентгенапневмополиграфии, содержащем кассетодержатель и растр, растр размещен в кассетодержателе на оси вращения и выполнен в виде рентгенонепрозрачного круга с отверстиями в вице секторов круга.

На фиг. 1 изображено устройство цля рентгенопневмонолиграфии., виц спереди; на фиг. 2 - то же, вид сбоку; на фиг. 3сменный растр.

Устройство цля рентгенопневмополиграфии содержит кассетоцержатель 1 и растр 2, при этом растр 2 размещен в кассетоцержателе 1 на оси 3 вращения и выполнен в вице рентгенонепрозрачного круга с отверстиями А в вице секторов круга, при этом растр имеет указатель 4, а кассетодержатель 1 имеет шкалу 5 и прорезь Б.

Ус тройство применяют следующим образом.

Изобретение относится к мецицинской технике, а именно к рентгеноскопическим растрам для исследования внешнего цы- .., хания.

Известно устройство для рентгенопневмополиграфии, соцержащее кассетодержа5 тель и растр (1 1.

Ф

Однако известное устройство имеет растры с отверстиями различной конфигу1О рации и при рентгенологическнх исследо ваниях легких щелевые, квадратные и спиральные отверстия растров хаотиво пересекают границы анатомо-функцяонаа ных структурных единиц легких (сегмен15 тов), так как по своей форме и расположению отверстий не соответствуют йй конфигурации, ни направлению респираторных цвижений сегментов, что снижает наглядность картины дыхательной функции легких и затруцняет анализ полученных снимков

Uesa изобретенпия - повышение нагляцности рентгенопневмополпграмм с уче» (54) УСТ POACTBO ДЛ Я РЕНТГЕНОПНЕВМОПОЛИ ГРАФ ИИ

3 9330

При работе нужный растр из набора крепят к внутренней стороне кассетодержвтеля 1 на оси 3 твк, чтобы указатель 4 входил в прорезь Б и был уста» новлен на нулевой отметке шкалы 6. Позади растра вставляют кассету (не показана). Для удобства смены растров 2 и установки кассеты задняя стенка кассетодержателя 1 не доекнв превышать половины высоты кассеты. Готовое к работе 10 устройство навешивают. на вер икальный штатив для производства снимков и к нему устанавливается больной как при обычной рентгенографии легких. При двухфажой рентгенографии производится первый снимок, например, на высоте глубокого вдоха, после чего указатель 4 пе ремешают до второй. отметки шкалы Б прорези Б, тем самым перекрывая засня:тые участки легких свинцовыми промежут-щ

;ками растра 2 и открывая незаснятые.

Второй снимск делают, например, на высоте выдоха и на этом рентгенография заканчивается, При трехфвзной рентгенографии после первого снимка указатель 4 пезаж ремещают до отметки Э шкалы 5 проое1 зи Б, а после второго - до отметки 3-, я после чего делают третий снимок, например, в фазе спокойного вдоха. При че тырехфазной реитгенографии указатель зо

4 после первого, снимка перемеЬают до отметки 4- шкалы 5, после второго - до !! отметки 4: шкалы 5, пссле третьего - до !!! отметки 4- шкалы 5, после чего производят четвертый снимок, например в фазе 35 спокойного выдоха ивы любых других функциональных пробах. Технические условия в прсиессе сьемки не изменяют, а фото79 4 обработку рентгенопневмополиграмм производят обычным способом.

Таким образом в устройстве отверстия растров, выполненные в wee секторов круга, отличаются от прямоугольных и шелевых.тем, что по форме и расположению приближаются к направлению хода и конфигурации отдельных внатомо-функциональных структурных единиц (сегментов) легких, веером расхошвкхся от их корней, что спссобствует получению более наглядной картины состояния дыхательной функции легких. При этом принцип устройства секторальных растров и способ перемещения вокруг центральной оси позволяет использовать их для изЛучения не только двух, трех и четырех, но и какого угодно количества фаз дыхания или других функциона ьных проб.

Формула изобретения

Устройство для рент генопневмополиграфии, содержащее кассетосоаержвтель и растр, о т л и ч а ющее с я тем, что, с це. пью повышения наглядности рентгенопневмополиграмм с учетом анатомо-функциональных особенностей строения йе гких, растр размещен в кассетодержателе на оси вращения и выполнен в виде рентгенонепрозрачного круга с отверстиями в виде секторов круга.

Источники информации, принятые:so внимание при экспертизе

1. Авторское свидетельство СССР

И 623547, кл. А 61 В 6 ОО, 1978.
