Способ обезвоживания суспензии

Способ обезвоживания суспензии

Иллюстрации

Показать все

Реферат

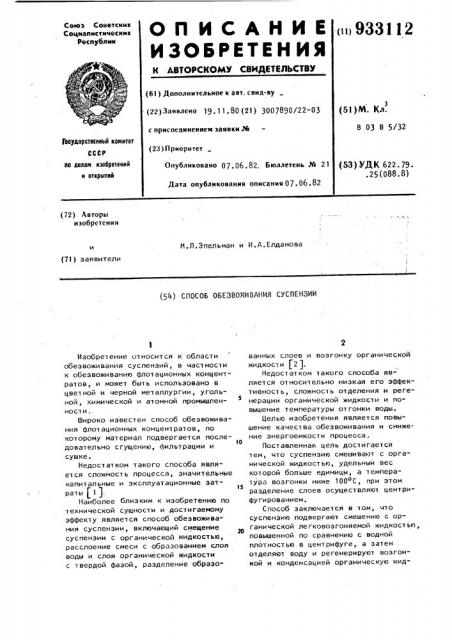

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социапистичвскик

Республик

1п 933112

=«\ г (61) Дополнительное к авт. свид-ву (22)»» «o 19.11.80 (21) 3007890/22-03 с присоединением заявки № (23) Приоритет

Опубликовано 07.06.82. Бюллетень № 21

Дата опубликования описания 07.06.82 (51)M. Кл.

В 03 В 5/32

Гееударстеенный комитет ао делам изобретений н открытий

{53) УДК 622. 79. .25(088.8) (72) Авторы изобретения

И.Л.Эпельман и И.A.Åëäàíosà (71) заявители (54) СПОСОБ ОБЕЗВОИИВАНИЯ СУСПЕНЗИИ

Изобретение относится к области обезвоживания суспензий, в частности к обезвоживанию флотационных концентратов, и может быть использовано в цветной и черной металлургии, угольной, химической и атомной промышленностии.

Широко известен способ обезвоживания флотационных концентратов, по которому материал подвергается последовательно сгущению, фильтрации и сушке.

Недостатком такого способа являет ся сложност ь процесса, значительные капитальные и эксплуатационные затparti (1 ).

Наиболее близким к изобретению по технической сущност и и достигаемому эффекту является способ обезвоживания суспенэии, включающий смещение суспензии с органической жидкостью, расслоение смеси с образованием слоя воды и слоя органической жидкости с твердой фазой, разделение образованных слоев и возгонку органической жидкости 12).

Недостатком такого способа является относительно низкая его эффективность, сложность отделения и регенерации органической жидкости и повышение температуры отгонки воды.

Целью изобретения является повышение качества обезвоживания и снижение энергоемкости процесса.

Поставленная цель достигается тем, что суспензию смешивают с органической жидкостью, удельныи вес которой больше единицы, а темпера15 тура возгонки ниже 1000С при этом

t разделение слоев осуществляют центрифугированием.

Способ заключается в том, 41o суспензию подвергают смешению с органической легковозгоняемой жидкостью, повышенной по сравнению с водной плотностью в центрифуге, а затем отделяют воду и регенерируют возгонкой и конденсацией органическую н<ид3112

4 формула изобрет ения

Составитель П.Кожина

Техред 3. фанта Корректор A-Дзятко

Редакт ор Г.Прусова

Заказ 4004/6 Тираж 594 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, m-35, Раушская наб., д.4/5

Филиал П(1П "Патент", г.Ужгород, ул.Проектная,4

3 93 кость из ее смеси с частицами твердого. В качестве рабочей жидкости повышенной плотности могут быть использованы т руднорастворимые легколетучие фторорганические соединения типа хлодонов, имеющие плотность около 2,15 г/см и температуру возгонки порядка 46-49 С.

Описанный пример был испытан в лабораторных условиях в фильтрующей центрифуге периодического дейстI вия со скоростью вращения 500 об/мин.

В качестве исходного материала был взят флотационный пиритный концентрат (пирит содержащие хвосты), полученный при обогащении руд Учалинского месторождения, с содержанием влаги 853 и ситовой характеристикой 854 класса минус 43 мкм. Оптимальное весовое соотношение т вердого и рабочей жидкости было определено как 1:0, 7 (навеска твердого

7,5 r воды 42,5 мл,рабочей жидкости около 2 мл), По описанному способу удается снизит ь содержание водной влаги в сгущенном продукте с 44 до 63 при значительном снижении энергозатрат.

Способ обезвоживания суспензии, включающий смещение суспензии с органической жидкостью, расслоение смеси с образованием слоя воды и слоя органической жидкости с твердой фазой, разделение образованных слоев и возгонку органической жидкости, 1р о т л и чающий с я тем, что, с целью повышения качества обезвоживания и снижения энергоемкости процесса, суспензию смешивают с органической жидкостью, удельный вес которой больше единицы, а температура возгонки ниже 100 С, при этом разо деление слоев осуществляют центрифугированием.. Источники информации, принятые во внимание при экспертизе

l. Карамзин В.И. Процессы и машины для обогащения полезных ископаемых. И., "Недра", 1974, с.409434.

2. Патент ФРГ Ю 124 1381, кл. lа, 19 опублик. 1967 (прототип). т,,
