Класс 42g, 901

ЛЪ 93320

СССР

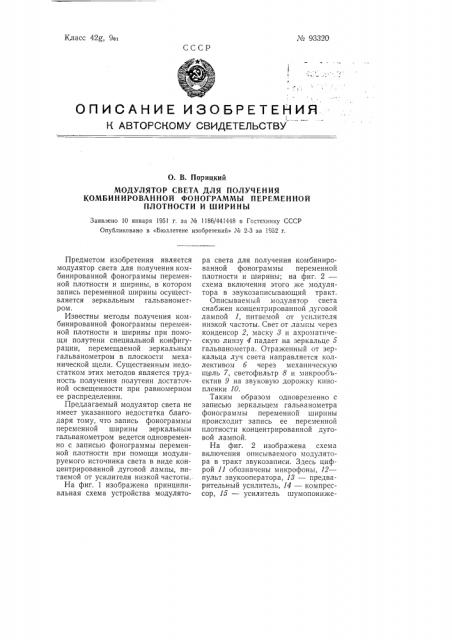

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

О. В. Порицкий

МОДУЛЯТОР СВЕТА ДЛЯ ПОЛУЧЕНИЯ

КОМБИНИРОВАННОЙ ФОНОГРАММЫ ПЕРЕМЕННОЙ

ПЛОТНОСТИ И ШИРИНЫ

Заявлено 1О января 1951 r. за N 1186/441448 в Гсстехнику СССР

Опубликовано в «Бюллетене изобретений» М 2-3 за 1952 r.

Предметом изобретения является модулятор света для получения комбинированной фонограммы переменной плотности и ширины, в котором запись переменной ширины осуществляется зеркальным гальванометром.

Известны методы получения комбинированной фонограммы переменной плотности и ширины при помощи полутени специальной конфигурации, перемещаемой зеркальным гальванометром в плоскости механической щели. Существенным недостатком этих методов является трудность получения полутени достаточной освещенности при равномерном ее распределении.

Предлагаемый модулятор света не имеет указанного недостатка благодаря тому, что запись фонограммы переменной ширины зеркальным гальванометром ведется одновременно с записью фонограммы переменной плотности при помощи модулируемого источника света в виде концентрированной дуговой лампы, питаемой от усилителя низкой частоты..

На фиг. 1 изображена принципиальная схема устройства модулятора света для получения комбинированной фонограммы переменной плотности и ширины; на фиг. 2— схема включения этого же модулятора в звукозаписывающий тракт.

Описываемый модулятор света снабжен концентрированной дуговой лампой 1, питаемой от усилителя низкой частоты. Свет от лампы через конденсор 2, маску 3 и ахроматическую линзу 4 падает на зеркальце 5 гальванометра. Отраженный от зеркальца луч света направляется коллективом 6 через механическую щель 7, светофильтр 8 и микрообьектив 9 на звуковую дорожку кинопленки 10.

Таким образом одновременно с записью зеркальцем гальванометра фонограммы переменной ширины происходит запись ее переменной плотности концентрированной дуговой лампой.

На фиг. 2 изооражена схема включения описываемого модулятора в тракт звукозаписи. Здесь цифрой 11 обозначены микрофоны, 12— пульт звукооператора, И вЂ” предварительный усилитель, 14 — компрессор, 15 — усилитель шумопониже№ 93320 ния, 1б — усилитель записи и 17 дополнительный мощный усилитель.

Для улучшения качества звукопередачи усилитель, питающий концентрированную дуговую лампу, имеет нелинейную амплитудную характеристику компрессора.

Предмет изобретения

1. Модулятор света для получения комбинированной фонограммы переменной плотности и ширины, в котором запись переменной ширины осуществляется зеркальным гальванометром, отл и ч а ющи йся тем, что в качестве модулируемого источника света, создающего запись переменной плотности, в нем применена концентрированная дуговая лампа, питаемая от усилителя низкой частоты.

2. Видоизменение устройства по п. 1, отличающееся тем, что усилитель, питающий концентрированную дуговую лампу, обладает нелинейной амплитудной характеристикой компрессора.
