Реферат



№ 9338

Класс 18 а, 6

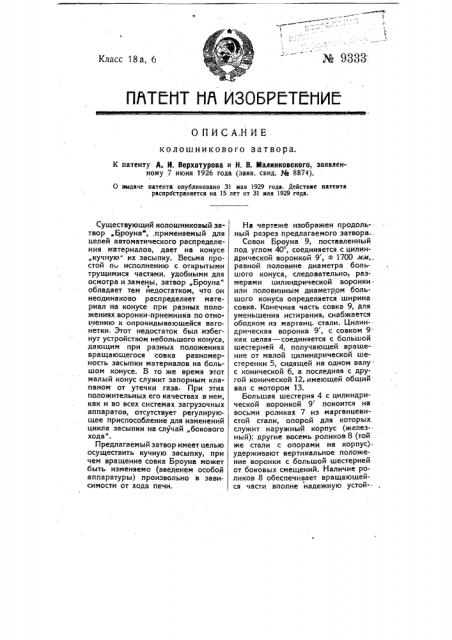

ПЙТЙНТ HA M306PCTEHl42

ОПИСАНИЕ кол о ш ни к о во го затвора.

К патенту А. И. Верхотурова и Н. В. Малинковского, заявленному 7 июня 1926 года (заяв. свид. 31я 8874).

О выдаче патента опубликовано 31 иая 1929 года. Действие патента распространяется на 15 лет от 31 мая 1929 года.

Существующий колошниковый затвор „Броуна", .применяемый для целей автоматического распределения материалов, дает на конусе

„кучную" их засыпку. Весьма простой по исполнению с открытыми трущимися частями. удобными для осмотра и замены, затвор „Броуна" обладает тем йедостатком, что он неодинаково распределяет материал на конусе при разных положениях.воронки-приемника по отноьчению и опрокидывающейся вагонетки. Этот недостаток был избегнут устройством небольшого конуса, дающим при разных положениях вращающегося совка равномерность засыпки материалов на большом конусе. В то же время этот малый конус служит запорным клапаном от утечки газа. При этих положительных его качествах в нем, как и во всех системах загрузочных аппаратов, отсутствует регулирующее приспособление для изменений цикла засыпки на случай „бокового хода".

Предлагаемый затвор имеет целью осуществить кучную засыпку, при чем вращение совка Броуна может быть изменяемо (введеием особой аппаратуры) произвольно в зависимости от хода печи.

На чертеже изображен продоль-ный разрез предлагаемого затвора..

Совок Броуна 9, поставленный под углом 40, соединяется с цилиндрической воронкой 9, а 1700 мм, равной половине диаметра большого конуса, следовательно, размерами цилиндрической воронки; или половинным диаметром большого конуса определяется ширина совка. Конечная часть совка 9, для уменьшения истирания, снабжается ободком из мартанц. стали. Цилин-дрическая воронка 9, с совком 9 как целая — соединяется с большой шестерней 4, получающей вращение от малой цилиндрической шестеренки 5, сидящей на одном валу. с конической б, а последная с другой конической 12, имеющей общий вал с мотором 13.

Большая шестерня 4 с цилиндрической воронкой 9 покоится на восьми роликах 7 из марганцевистой стали, опорой для которых. служит наружный корпус (желез-ный):. другие восемь роликов 8 (той же стали с опорами на корпус).. удерживают вертикальное положение воронки с большой шестерней от боковых смещений. Наличие роликов 8 обеспечивает вращающейся части вполне надежную устой-— 2—

"чивость и прочность. Верхняя часть корпуса несет кольцевой ящик 14, наполненный песком, в который входит небольшой цилиндр, прикрепленный к большой шестерне, : чем и достигается герметичность и компактность установки.

Высота цилиндрической воронке 9 .дается такая,. чтобы при опускании малого конуса 2 через кольцевой промежуток, образованный малым конусом, стенками воронки и .наклоном дна совка †матери не

-застревал бы. Над цилиндрической воронкой устанавливается жесткоконическая приемная воронка 1 (железная) емкостью 2,5 куб. м, опирающаяся консолями на корпус; соединение конической воронки с цилиндрической осуществляется при помощи песочного затвора 3. Отверстие конической воронки 1 запирается малым конусом 2, роль

"которого — препятствовать потере газа в атмосферу, уничтожить живую

"силупадения материалов и, наконец, независимо от положения совка распределить материал равномерно на большом конусе. При всяком положении совка материал с малого конуса при падении на плоскость совка скользит по всей его ширине .лентой, более или менее одинако>вой толщины. На большом конусе материал располагается не менее равномерной толщиной, слегка разбегаясь по концам от скольжения по конусу, но при следующем повороте совка, этот участок выравнивается, перекрываясь падающим материалом по тому же закону.

Вагонетка с подаваемым материалом располагается по . отношению приемной воронки 1 центрально, образовывая при высыпании возвышение из материала со стороны вагонетки, что повторяется попеременно для руды и кокса, но по мнению изобретателя, это не имеет существенного значения в колонне проплавляемых материалов по высоте печи.

Вагонетки располагаются одна над другой и высыпание из них материала происходит всегда в одном и том же положении. Высота засыпного прибора от нлошадки до верха приемной воронки 4,1 метра.

Предмет патента.

Колошниковый затвор типа Броуна, отличающийся тем, что он снабжен дополнительным конусом 2 с воронкой 1, совком 9 и автоматическим устройством с целью поворач ива ния совка по определенному плану, или по желанию руководителя работ.
