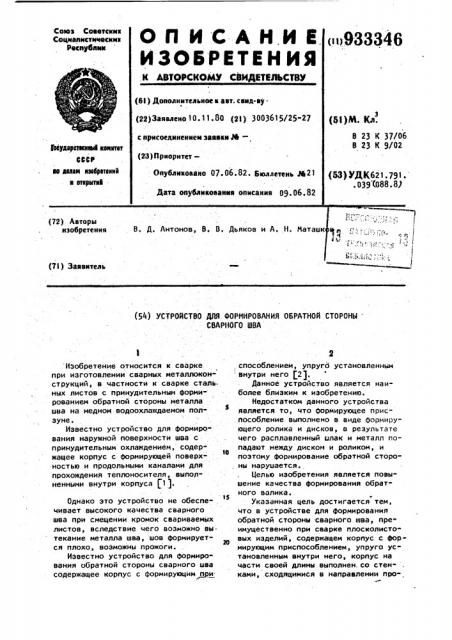

(73) Заявитель (54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ОБРАТНОЙ СТОРОНЫ

СВАРНОГО ШВА

Изобретение относится к сварке при изготовлении сварных металлоконструкций, в частности к сварке стальных листов с принудительным формированием обратной стороны металла шва на медном водоохлаждаемом ползуне.

Известно устройство для формирования наружной поверхности шва с принудительным охлаждением, содержащее корпус с формирующей поверхностью и продольными каналами для прохождения теплоносителя, выполненными внутри корпуса 1 ).

Однако это устройство не обеспечивает высокого качества сварного шва при смещении кромок свариваемых листов, вследствие чего возможно вы текание металла шва, ILIQB формируется плохо, возможны прожоги.

Известно устройство для Формирования обратной стороны сварного ыва содержащее корпус с формирующим при. способлением, упруго установленным внутри него «21, Данное устройство является наиболее близким к изобретению.

Недостатком данного устройства является то, что формирующее приспособление выполнено в виде Формирующего ролика и дисков, о результате чего расплавленный шлак и металл no о падают между диском и роликом, и поэтому формирование обратной сторо, ны нарушается.

Целью изобретения является повышение качества формирования обратного валика.

1S м

Указанная цель достигается тем, что в устройстве для формирования обратной стороны сварного шва, преимущественно при сварке плосколистовых изделий, содержащем корпус с формирующим приспособлением, упруго установленным внутри него, корпус на части своей длины выполнен. со стенками, .сходящимися в направлении про933 дольной его оси, а формирующее приспособление выполнено в виде двух са" моуплотняющихся медных водоохлаждаемых ползунов с боковой поверхностью, соответствующей внутренней поверхнос . ти корпуса, смонтированных в корпусе с возможностью независимого перемещения. в направлении, перпендикулярном основанию корпуса.

На фиг. 1 изображено предлагаемое устройство (вид сбоку); .на фиг. 2.то же, вид сверху; на фиг. 3 - разрез А-А фиг. 1.

Устройство для формирования обратной стороны сварного шва состоит из корпуса 1 и размещенного в нем. формирующего приспособления в виде двух самоуплотняющихся медных водоохлаждаемых ползунов 2, смонтированных на основании корпуса с возможностью независимого перемецения в направлении перпендикулярном основанию, с Ао. мощью упругих элементов 3. форми- . рующее приспособление содержит формирующую канавку, глубина и ширина которой увеличиваются по ее длине в направлении сварки. Такое выполнение канавки в формирующем приспособлении улучшает плавность перехода сварного шва к основному металлу, снижает силу трения между шлаком и медным ползуном. Корпус на части своей длины выполнен со .стенками, сходящимися в направлении продольной его оси, а боковая поверхность ползунов соответствует внутренней поверхности корпуса.

Работает устройство следующим образом, формирующее приспособление поджимается с обратной стороны свариваемых листов и синхронно перемещается вместе со сварочной дугой во время сварки вдоль стыка. В результате трения между свариваемыми листами и водоохлаждаемыми ползунами 2

- во время движения устройства устра: няется зазор между пьлзунами 2 за счет клиновой посадки их в корпусе.

При этом предотвращается утечка металла сварочной ванны. Если смещение свариваемых кромок листов не наблюдается, формирующие ползуны 2

346

20 касаются поверхности листов в одной плоскости. формирование обратной стороны шва при этом происходит нормально. При смецении одной из кромок свариваемых листов относительно другой один из водоохлаждаемых ползунов под действием упругого элемента 3 перемецается вверх, устраняя тем самым зазор между формирующей частью и поверхностью. листа.

Исключается возможность утечки металла шва, обеспечивается нормальное формирование обратной стороны сварного шва.

Использование изобретения по сравнению с базовым объектом позволит суцественно. повысить надежность протекания процесса односторонней сварки при смещении кромок свариваемых листов и улучшить качество формирования сварного шва.

Формула изобретения а

Устройство для формирования. об ратной стороны сварного шва, преимущественно при сварке плосколистовых изделий, содержащее корпус с формирующим приспособлением, упруго установленным внутри него, о т л и ч аю щ е е -с я тем, что, с целью повышения качества формирования обратного валика, корпус на части своей

\ длины выполнен со стенками, сходящимися в направлении продольный его оси, а формирующее приспособление выполнено в виде двух самоуплотняющих-; ся медных водоохлаждаемых ползунов с боковой поверхностью, соответствующей внутренней поверхности корпуса, смонтированных s корпусе с возможностью независимого перемещения в направлении, перпендикулярном основанию корпуса.

Источники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР . N 619317, кл. В 23 К 37/06, 17.01.77

2. Авторское свидетельство СССР и 361052, 8 23 К 37/06, 05.10.71. (прототип). N3346
