Способ электроэрозионного изготовления пуансона вырубного штампа

Способ электроэрозионного изготовления пуансона вырубного штампа

Иллюстрации

Показать все

Реферат



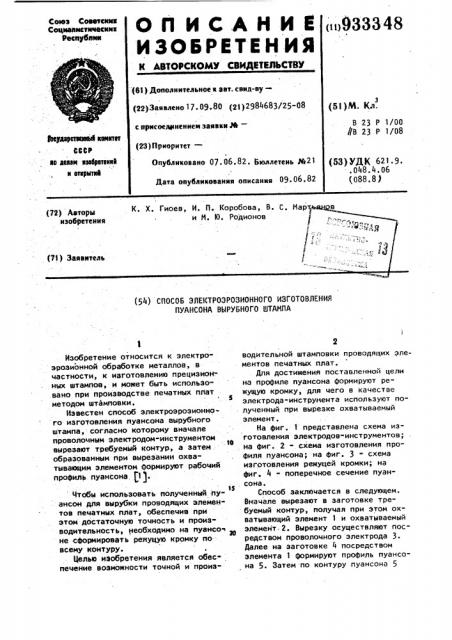

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<и>9333 48

Сотоз Соавтсинв

Соцнавнстнчесинк

Респубяни

{61) Дополнительное к авт. свид-ву— (5 E ) M. Кл. (22) Заявлено 17. 09.80 (21) 2984683/25-08

В 23 Р 1/00

//В 23 P 1/08 с присоединениен заявки М— (23) П риоритет— авс7ддрстееннйв кеннтет

CCCP лю делан наеврвтенн1 н вткрытнй

Опубликовано 07.06.82. Ьюллетень Рй21 (53) УДК 621 9 .048.4.06 (088. 8) Дата опубликования описания 09. 06. 82 (54) СПОСОБ ЭЛЕНТРОЭРОЗИОННОГО ИЗГОТОВЛЕНИЯ

ПУАНСОНА ВЫРУБНОГО ИТАИПА

Изобретение относится к электроэрозионной обработке металлов, в частности, к изготовлению прецизионHblx l}ITaMho8, и может быть использо.вано при производстве печатных плат методом штамповки.

Известен способ электроэрозионного изготовления пуансона вырубного штампа, согласно которому вначале проволочным электродом-инструментом ..те вырезают требуемый контур, а затем . образованным при вырезании охватывающим элементом формируют рабочий профиль пуансона $15.

3$

Чтобы использовать полученный:пуансон для вырубки проводящих элементов печатных плат, обеспечив при этом достаточную точность и производительность, необходимо на пуансо не сформировать режущую кромку по всему контуру.

Целью изобретения является обеспечение возможности точной и производительной штамповки проводящих элементов печатных плат.

Для достижения поставленной цели на профиле пуансона формируют режущую кромку, для чего в качестве электрода-инструмента используют полученный при вырезке охватываемый элемент.

На фиг. 1 представлена схема изготовления электродов-инструментов; на фиг. 2 - схема изготовления профиля пуансона; на фиг. 3 - схема изготовления режущей кромки; на фиг. 4 - поперечное сечение пуансона.

Способ заключается в следующем.

Вначале вырезают в заготовке требуемый контур, получая при этом охватывающий элемент 1 и охватываемый элемент. 2. Вырезку осуществляют посредством проволочного электрода 3.

Далее на заготовке 4 посредством элемента 1 формируют профиль пуансона 5. Затеи по контуру пуансона 5

93334 формула изобретения

3S

Источники информации, принятые во внимание при экспертизе

1, Кравец А. Т, и др. Злектроэроэионное изготовление вырубных штампов

У реферативный "сборник "Электрофизи ческие и электрохимические методы

И обработки", 1973, вып. 5, с. 16, рис. 2.

2 5

2 5 образуют посредством. элемента 2 ре" жущую кромку 6.

Стрелки на фигурах показывают направление подачи электродов-инструментов при обработке, а знаки "+", 5

"-" означают полярность подключения к источнику питания электроэрозионного станка.

Пример осуществления способа: изготовлен пуансон иэ закаленной стали типа ХВГ электродами-инструментами марки М! ГОСТ 859-66.

Изготовление элементов 1,2 проводилось на вырезном станке типа

4531Ф3 с ЧПУ. Диаметр проволочного И электрода 3 из вольфрама - 0,06 мм.

В качестве рабочей жидкости исполь-. зовалась дистиллированная вода. Вырезание осуществлялось при следующем режиме обработки:

Напряжение холостого хода, в 100

Рабочее напряжение, в 30

Средний рабочий ток, та 250

Емкость, мГ 0,05

Последующей технологической операцией осуществлялось изготовление профиля пуансона 5 по схеме, изображенной на фиг. 2, на копировально-прошивочном станке типа чГ721И в режиме:

Рабочая частота импульсов, кгц 200

Рабочий ток, а 15

Среднее напряжение холостого хода, в 56

Среднее рабочее напряжение, в 15

Скважность рабочих импульсов 1>5 .

Изготовление профиля осуществлялось эа один проход электрода-инструмента.

На том же станке осуществлялось последующее изготовление режущих кромок 6 путем обработки контура пуансона 5 элементом 2 в режиме:

Рабочая частота им.пульсов, кгц 200

Рабочий ток, а 3

Среднее напряжение холостого хода, в 56

Среднее рабочее напря" жение, в

Скважность рабочих импульсов

8 4.

Контур пуансона был изготовлен с точностью до 0,01 мм. Описываемым способом можно получить требуемую ширину режущей кромки путем подбора соответствующих режимов электроэрозионной обработки. Пуансоны можно изготавливать практически из любого труднообрабатывавмого металла, например закаленной стали У8, Х22И, ХВГ, твердого сплава и т.д.

Отдельные стадии технологического процесса осуществляются в автоматическом или полуавтоматическом режиме обработки. Использование способа обеспечивает следующие преимущества:

- повышение точности изготовления пуансона и его .режущей кромки íà порядок за счет изготовления профиля и кромки на одном станке;

- повышение производительности из готовления пуансона в два раза за счет использования в качестве электродов. одновременно вырезаемых элементов;

- возможность достижения требуемой точности путем выбора соответствующих режимов электроэрозионной обработки в широком диапазоне значений, Способ электроэрозионного изготовления.пуансона вырубного штампа, согласно которому предварительно .вырезают проволочным электродом-инструментом заданный конт р и полученным при вырезании охватывающим элементом Формируют профиль пуансона, отличающийся тем, что, с целью обесцечения возможности точной и производительной штамповки проводящих элементов печатных плат, на профиле пуансона формируют режущую кромку, для чего в качестве электрода-инструмента используют полученный при вырезке охватываемый элемент.
