Прихват для закрепления деталей

Прихват для закрепления деталей

Иллюстрации

Показать все

Реферат

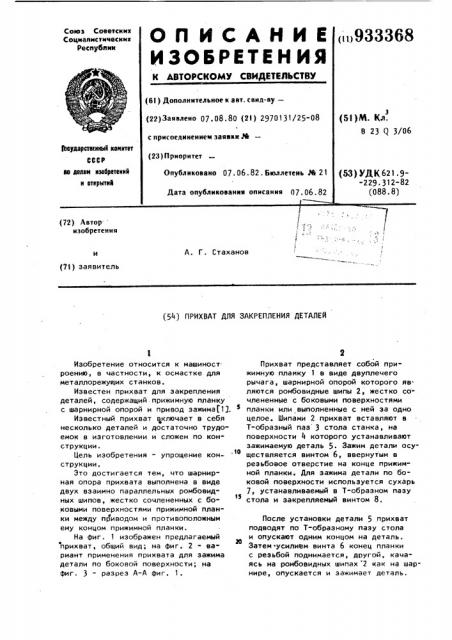

933368

Формула изобретения

Составитель В. Катуркин

Редактор Б, Федотов Техред И. Гайду Корректор Г. Огар

Тираж 750 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 4028/19

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Когда надо зажать деталь сбоку, к другому концу прихвата подводят и закрепляют сухарь 7.

Зажимное усилие при этом направле.но одновременно в горизонтальном и вертикальном направлениях.

Такой прихват г роще по конструкции.

Прихват для закрепления деталей, содержащий прижимную планку с шарнир-, ной опорой и привод зажима, о т л ичающий ся тем, что, с целью упрощения конструкции, шарнирная оп . ра прихвата выполнена в виде двух взаимно параллельных ромбовидных шипов, жестко сочлененных с боковыми поверхностями прижимной планки и расположенных между приводом и противоположным ему концом прижимной планки.

Источники информации, принятые во внимание при экспертизе

1. Ансеров M. A. Приспособления для металлорежущих станков. Машино-. с 1ение, М., 1966, с. 88, табл, 8.
