Устройство для нанесения клея на листовой материал

Устройство для нанесения клея на листовой материал

Иллюстрации

Показать все

Реферат

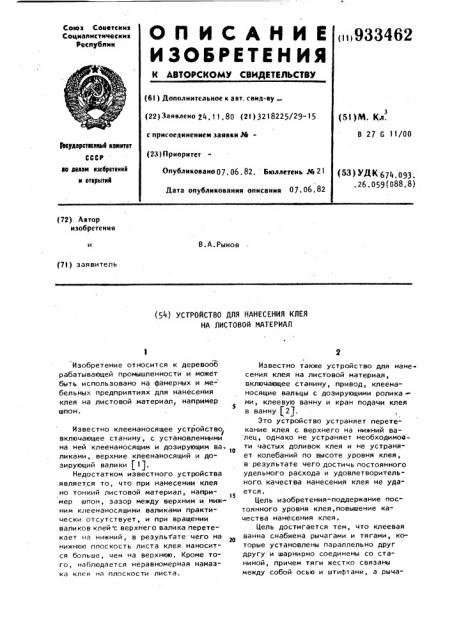

ОП ИСАНИЕ

ИЗО6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсиик

Социапистичесиик

Респубпии! )933462 (61) Дополнительное к авт. свил-ву (22) Заявлено 24, 11. 80 (21) 3218225/29-15 с присоединением заявки №(2Ç) Приоритет (51)M. Кд.

В 27 G 11/00

)Ьоудорственный комитет

СССР дв дедам изобретений и открытий

Опубликовано 07, 06. 82. Бтоллетень № 21

Дата опубликования описания 07, 06 . 82 (53) УДК 674,093., 26. 059 (088, 8) (72) Автор изобретения

В.А.Рыжов (71) заявитель (54) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ КЛЕЯ

НА ЛИСТОВОЙ МАТЕРИАЛ

Изобретение относится к деревооб рабатывающей промышленности и может быть использовано на фанерных и мебельных предприятиях для нанесения клея на листовой материал, например

S шпон.

Известно клеенаносящее устройство, включающее станину, с установленными на ней клеенаносящим и дозирующим ва., ликами, верхние клеенаносящий и дозирующий валики (11.

Недостатком известного устройства является то, что при нанесении клея но тонкий листовой материал, например шпон, зазор между верхним и нижним клеенаносящими валиками практически отсутствует, и при вращении валиков клей с верхнего валика перете- кает на нижний, в результ ате чего на нижнюю плоскость листа клея наносится больше, чем на верхнюю. Кроме того, наблюдается неравномерная намазка клея на плоскости листа.

/

Известно также устройство для нанесения клея на листовой материал, включаккцее станину, привод, клеенаносящие вальцы с дозирующими ролика ми, клеевую ванну и кран подачи клея в ванну (2).

Это устройство устраняет перетекание клея с верхнего на нижний ва лец, однако не устраняет необходимоати частых доливок клея и не устраняет колебаний по высоте уровня клея, в результате чего достичь постоянного удельного расхода и удовлетворительного. качества нанесения клея не удается.

Цель изобретения-поддержание постоянного уровня клея, повышение качества нанесения клея.

Цель достигается тем, что клеевая ванна снабжена рычагами и тягами, которые установлены параллельно друг другу и шарнирно соединены со станиной, причем тяги жестко .связаны между собой осью и штифтами, а рыча3 93346 ги подпружинены относительно станины, при этом на станине установлены датчики для автоматического управления крана и подачи клея в ванну, взаимодействующие с рычагами.

На фиг. 1 изображено предлагаемое устройство, на фиг. 2 - то же, после наполнения ванны клеем, на фиг. 3разрез A-А на фиг. 1

Устройство содержит станину 1, lo клеенаносящие вальцы 2 с дозирующими роликами 3, привод 4, клеевую ванну 5 и кран 6 для подачи клея в ванну.

Клеевая ванна подвешена на рычагах 7 которые шарнирно соединены со ста1 ниной 1 и опираются на пружины 8.

Кроме того, клеевая ванна 5 соедине на со станиной 1 тягами 9 расположенными параллельно рычагам 7 и жест ко связанными между собой осью 10 и штифтами 11.

На станине для автоматического управления краном 6 размещены два датчика 12 и 13 для открытия и закрытия крана при нахождении ванны 5 в крайнем соответственно верхнем или нижнем положении.

Автоматическое управление краном

14 регулирования подачи клея из промежуточной емкости 15 осуществляется датчиком 16, включаемого листом шпон

Излишек клея сбрасывается из емкости

15 в ванну 5 по стокам 17 ° формула изобретения

Устройство для нанесения клея на листовой материал, включающее станину, привод, клеенаносящие вальцы с дозирующими роликами, клеевую ванну и кран подачи клея в ванну, о т л ич а ю щ е е с я тем, что, с целью поддержания постоянного уровня клея, повышения качества нанесения клея, клеевая ванна снабжена рычагами и тягями, которые установлены параллельно друг гругу и шарнирно соединены со станиной, причем тяги жестко связаны между собой осью и штифтами, а рычаги подпружинены относительно станины, при этом на станине установлены датчики для автоматического управления краном подачи клея в ванну, вза" имодействующие с рычагами.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

И 252577, кл, В 27 G 11/00, 1967.

2, Авторское свидетельство CCCP

N 655529, кл. В 27 G 11/00, 1977

Предлагаемое устройство работает следующим образом.

В исходном положении ванна 5 находится в крайнем верхнем положении.

При включении устройства кран 6 по команде датчика 12 открывается, и клей поступает в ванну. По мере запол нения клеем ванны масса последней увеличивается, в результате чего пружина 8 деформируется, и ванна 5 опускается. Опускание ванны происходит до срабатывания датчика 13 и закрытия крана 6.

Во время прохождения листового ма териала, напрмер листа шпона, клей из ванны с помощью вальцев 2 переЮ носится на поверхность листа. С расходом клея масса ванны с клеем уменьшается, что приводит к изменению нагрузки на пружины 8, которые обеспечи вают подъем ванны и за счет этого удерживают уровень клея на одной и той же высоте.

При подъеме ванны в верхне крайнее положение по команде датчика 12 кран открывается, и клей из промежуточной емкости 15 заполняет ванну 5. В последующем цикл подъем-опускание ванны во время работы устройства и расходе клея повторяется.

Уровень клея удерживается автома" тически на одной и той же постоянной высоте за счет перемещения ванны под действием пружин и не зависит от расхода и вязкости клея.

Постоянный уровень клея в верхней паре клеенаносящий валец — дозирующий ролик во время работы устройства удер— живают за счет импульсной подачи клея с помощью крана 14, открытие и закрытие которого обеспечивается по команде от датчика 16, включаемого непосредственно листом шпона. При этом кран 14 настраивают на подачу клея в количестве, превышающем расход в

1,2- 1,3 раза. Излишки клея по стокам

17 сбрасываются в ванну 5.
