Балансировочное устройство /его варианты/
Иллюстрации
Реферат

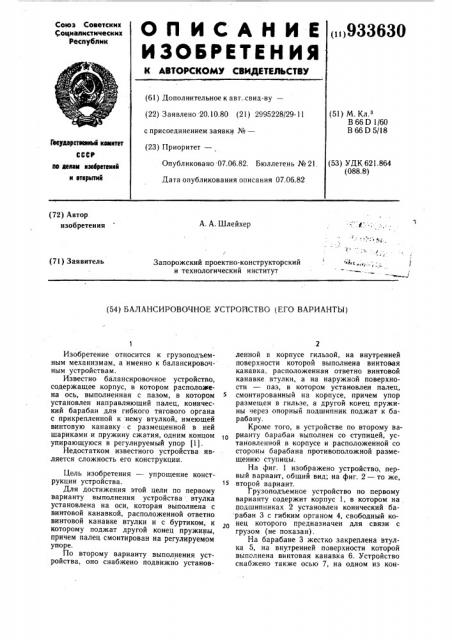

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социапистических
Республик (ii >933630 (61) Дополнительное к авт..свид-ву— (22) Заявлено 20.10.80 (21) 2995228/29-11 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл з
В 66 D 1/60
В 66 D 5/18
Гвеударетеевнмй кввктет
СССР (53) УДК 621.864 (088.8 ) Опубликовано 07.06.82. Бюллетень № 21
Дата опубликования описания 07.06.82
te делам каебретенкй и втермтнй (72) Автор изобретения
А. А. Шлейхер
/
Запорожский проектно-конструкторский и технологический институт
«;L, I » и! В„,t / ч ( (71) Заявитель (54) БА,ЛАНСИРОВОЧНОЕ УСТРОЙСТВО (ЕГО ВАРИАНТЫ) 1
Изобретение относится к грузоподъемным механизмам, а именно к балансировочным устройствам.
Известно балансировочное устройство, содержащее корпус, в котором расположена ось, выполненная с пазом, в котором установлен направляющий палец, конический барабан для гибкого тягового органа с прикрепленной к нему втулкой, имеющей винтовую канавку с размещенной в ней шариками и пружину сжатия, одним концом упирающуюся в регулируемый упор (11.
Недостатком известного устройства является сложность его конструкции.
Цель изобретения — упрощение конструкции устройства.
Для достижения этой цели по первому варианту выполнения устройства втулка установлена на оси, которая выполнена с винтовой канавкой, расположенной ответно винтовой канавке втулки и с буртиком, к которому поджат другой конец пружины, причем палец смонтирован на регулируемом упоре.
По второму варианту выполнения устройства, оно снабжено подвижно установленной в корпусе гильзой, на внутренней поверхности которой выполнена винтовая канавка, расположенная ответно винтовой канавке втулки, а на наружной поверхности — паз, в котором установлен палец, 5 смонтированный на корпусе, причем упор размещен в гильзе, а другой конец пружины через опорный подшипник поджат к барабану.
Кроме того, в устройстве по второму варианту барабан выполнен со ступицей, установленной в корпусе и расположенной со стороны барабана противоположной размещению ступицы.
На фиг. 1 изображено устройство, первый вариант, общий вид; на фиг. 2 — то же, 15 второй вариант.
Грузоподъемное устройство по первому варианту содержит корпус 1, в котором на подшипниках 2 установлен конический барабан 3 с гибким органом 4, свободный конец которого предназначен для связи с грузом (не показан).
На барабане 3 жестко закреплена втулка 5, на внутренней поверхности которой выполнена винтовая канавка 6. Устройство снабжено также осью 7, на одном из кон933630
Второй вариант устройства работает следующим образом.
55
3 цов которой выполнена винтовая канавка 8 ответно винтовой канавке 6 втулки 5, а на другом конце — паз 9. В винтовых канавках 6 и 8 расположены шарики 10. На оси 7 смонтирован регулируемый упор 11 со свободно вращающимся в нем направляющим пальцем 12. Палец 12 введен в паз 9 оси 7.
Регулируемый упор 11 связан с корпусом 1 болтами 13. Между упором 9 и буртиком
14 оси 7 расположена пружина сжатия 15.
Грузоподъемное устройство по второму варианту также содержит корпус 1, в котором на подшипниках 2 установлен барабан 3 со ступицей 16 и гибким органом 4, свободный конец которого предназначен для связи с грузом (не показан). На барабане 3 жестко закреплена втулка 5, на внешней поверхности которой выполнена винтовая канавка 6. Устройство снабжено также гильзой 17, установленной с возможностью поступательного перемещения, в корпусе 1.
На внутренней поверхности гильзы 17 выполнена винтовая канавка 18 ответно винтовой канавке 6 втулки 5, а на наружной поверхности — продольный паз 19, В винтовых канавках 6 и 18 расположены шарики
10. На корпусе 1 установлен направляющий палец 12, в гильзе 17 — регулируемый упор
11 с болтом 13, а во втулке 5 — упорный подшипник 20. Между регулируемым упором 11 и подшипником 20 установлена пружина сжатия 15. На гильзе 17 также предусмотрено ограничительное кольцо 21, Первый вариант устройства работает следующим образом, Настройка устройства на определенную грузоподъемность производится перемещекием упора 11 болтами 13, груз при этом находится в крайнем верхнем положении.
При опускании груза барабан 3 вращается и через втулку 5 и шарики 10 вращение передается на ось 7, которая при этом перемещается поступательно, сжимая буртиком 14 пружину 15. При этом усилие пружины 15 возрастает в соответствии с увеличением вращающего момента из-за увеличения диаметра витка гибкого органа 4 на коническом барабане 3. Таким образом, обеспечивается необходимый момент для удержания груза при любом диаметре витка гибкого органа 4 на барабане 3. От проворота ось 7 удерживается пальцем 12 регулируемого упора 11, введенным в паз 9 оси 7.
Настройка устройства на определенную грузоподъемность производится перемещением упора 11 посредством болта 13. Груз при этом находится в крайнем верхнем положении, гильза 17 упирается в ограничительное кольцо 21. При опускании груза барабан 3 вращается и через втулку 5 и шарики 10 вращение передается на гильзу 17, которая при этом перемещается поступатель5
З0
4 но, сжимая пружину 15. От проворота гильза 17 удерживается направляющими пальцем 12. При вращении барабана 3 усилие пружины 15:,возрастает в соответствии с увеличением вращающего момента из-за увеличения диаметра витка гибкого органа 4 на коническом барабане 3. Таким образом, обеспечивается необходимый момент для
-удержания груза при любом диаметре витка гибкого органа 4 на барабане 3.
Таким образом, предлагаемые технические решения позволяют получить следующие преимущества: увеличение грузоподьемности устройства не усложняя его конструкции, избегая применения сложной в изготовлении спиральной пружины с высокими характеристиками упругости, упрощение конструкции и технологии изготовления вообще ввиду отсутствия червячной передачи и спиральной пружины.
Формула изобретения
1. Балансировочное устройство, содержащее корпус, в котором расположена ось, выполненная с пазом, в котором установлен направляющий палец, конический барабан для гибкого тягового органа с прикрепленной к нему втулкой, имеющей винтовую канавку с размещенными в ней шариками, и пружину сжатия, одним концом упирающуюся в регулируемый упор, отличающееся тем, что, с целью упрощения конструкции устройства, втулка установлена на оси, которая выполнена с винтовой канавкой, расположенной ответно винтовой канавке втулки, и с буртиком, к которому поджат другой конец пружины, причем палец смонтирован на регулируемом упоре.
2. Устройство, содержащее корпус, в котором расположена ось, выполненная с пазом, в котором установлен направляющий палец, конический барабан для гибкого тягового органа с прикрепленной к нему втулкой, имеющей винтовую канавку с размещенными в ней шариками, и пружину сжатия, одним концом упирующуюся в регулируемый упор, отличающееся тем, что, с целью упрощения конструкции устройства, оно снабжено подвижно установленной в корпусе гильзой, на внутренней поверхно сти которой выполнена винтовая канавка, расположенная ответно винтовой канавке втулки, а на наружной поверхности — паз, в котором установлен палец, смонтированный на корпусе, причем упор размещен в гильзе, а другой палец пружины через опорный подшипник поджат к барабану.
3. Устройство по п. 2, отличающееся тем, что барабан выполнен со ступицей, установленной в корпусе, и расположенной со стороны барабана, противоположной размещению ступицы.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР по заявке № 28?6196, кл. В 66 D 1/54, 20.10.80.
933630
Составитель А. Чайка
Редактор Н. Ромжа Техред А. Бойкас Корректор А. Ференц
Заказ 3769/2 Тираж 939 Подннсное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва; ж — 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
