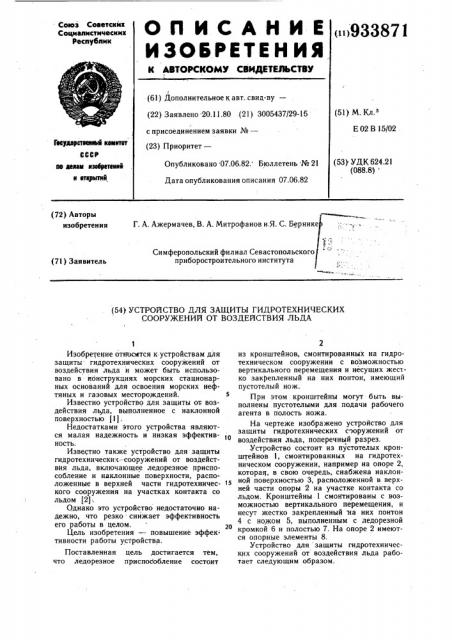

О П И С А Н И Е (11)933871

ИЗО6РЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик

- (61) Дополнительное к авт..свид-ву— (22) Заявлено 20.1.1.80 .(21) 3005437/29-16 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з

Е 02 В 15/02

Гвсудвретаеввмй квмвтвт

СССР пв ямам «звврвтввий и вткрмтий (53) УДК 624.21 (088.8)

Опубликовано 07.06.82. Бюллетень № 21

Дата опубликования описания 07.06.82 (72) Авторы изобретения

Г. А. Ажермачев, В. А. Митрофанов и.Я. С. Берник

Симферопольский филиал Севастопольского приборостроительного института (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ГИДРОТЕХНИЧЕСКИХ

СООРУЖЕНИЙ ОТ ВОЗДЕЙСТВИЯ ЛЬДА

Изобретение относится к устройствам для защиты гидротехнических сооружений от воздействия льда и может быть использовано в конструкциях морских стационарных оснований для освоения морских нефтяных и газовых месторождений. 5

Известно устройство для защиты от воздействия льда, выполненное с наклонной поверхностью (1).

Недостатками этого устройства являются малая надежность и низкая эффектив- 1О ность.

Известно также устройство для за щиты гидротехнических-сооружений от воздействия льда, включающее ледорезное приспособление и наклонные поверхности, расположенные в верхней части гидротехничес- 15 кого сооружения на участках контакта со льдом (2).

Однако это устройство недостаточно надежно, что резко снижает эффективность его работы в целом.

Цель изобретения — повышение эффекти в ности р а боты устройства.

Поставленная цель достигается тем, что ледорезное приспособление состоит

2 из кронштейнов, смонтированных на гидротехническом сооружении с возможностью вертикального перемещения и несущих жестко закрепленный на них понтон, имеющий пустотелый нож.

При этом кронштейны могут быть выполнены пустотелыми для подачи рабочего агента в полость ножа.

На чертеже изображено устройство для защиты гидротехнических сооружений от воздействия льда, поперечный разрез.

Устройство состоит из пустотелых кронштейнов 1, смонтированных на гидротехническом сооружении, например на опоре 2, которая, в свою очередь, снабжена наклонной поверхностью 3, расположенной в верхней части опоры 2 на участке контакта со льдом. Кронштейны 1 смонтированы с возможностью вертикального перемещения, и несут жестко закрепленный на них понтон

4 с ножом 5, выполненнйм с ледорезной кромкой 6 и полостью 7. На опоре 2 имеются опорные элементы 8.

Устройство для защиты гидротехнических сооружений от воздействия льда работает следующим образом.

933871

Формула изобретения

Составитель P. Смирнова

Редактор И. Касарда Тех ред А. Бойкас Корректор А. Дзятко

Заказ 3772/! 5 Тираж 709 Подписное .

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 Филиал ППП сПатентэ, г. Ужгород, ул. Проектная, 4

Из понтона 4 вытесняется вода и он поднимает ледорезное приспособление пока нож 5 ледорезной кромкой 6 не упрется в нижнюю поверхность ледяногр поля. Через пустотелые кронштейны 1 подается рабочий агент, например горячий воздух в полость 7 ножа 5. Расправляя ледорезной кромкой 6 лед, нож 5 входит в тело льда, тем самым подрезая его на проектную величину, Затем понтон 7 заполняется водой и ледорезное приспособление опускается, перемещаясь вдоль опоры,,до опорных, элементов 8, расположенных на таком расстоянии от поверхности воды, чтобы движущий лед не вредил всему ледорезному приспособлению. При надвижке льда на наклонные поверхности 3 гидротехнического сооружения лед ломается в надрезах под действием собственного веса.

Для дальнейшего разрушения ледяного поля операции повторяются в той же последовательности.

Предлагаемое устройство обеспечивает создание условий для эффективного разрушения льда при подвижке и тем самым уменьшает горизонтальные нагрузки на гидротехническое сооружение, например опору.

1. Устройство для защиты гидротехнических сооружений от воздействия льда, включающее ледорезное приспособление и наклонные поверхности, расположенные в верхней части гидротехнического сооружения на участках контакта со льдом, отличающееся тем, что, с целью повышения эффективности, ледорезное приспособление состоит из кронштейнов, смонтированных на !

0 гидротехническом сооружении с возможностью вертикального перемещения и несущих жестко закрепленный на них понтон, имеющий пустотелый нож.

2. Устройство по п. 1, отличающееся тем, что кронштейны выполнены пустотелыми для подачи рабочего агента в полость ножа.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 78359, кл. Е 02 В 3/04, 1949.

2. Патент США № 3766733, кл. Е 02 В 15/02, 1973 (прототип).
