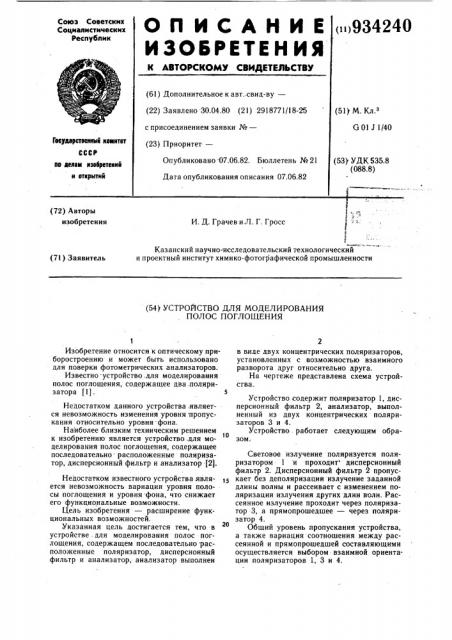

ОП ИСАНИЕ

ИЗО6РЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ! !934240

Союз Советских

Социалистических

Республик (61) Дополнительное к авт..свид-ву— (22) Заявлено 30.04.80 (21) 2918771/18-25 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

G01 J 140

Гееуддрстееллмй кемнтет

Опубликовано 07.06.82. Бюллетень № 21

Дата опубликования описания 07.06.82 (53) УДК 535.8 (088.8) пе делам лэабретений и еткрмтий (72) Авторы изобретения („

И. Д. Грачев иЛ. Г. Гросс 1 "

1 .,", I!

Казанский научно-исследовательский технологический и проектный институт химико-фотографической промышленности (71) Заявитель (54) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ

ПОЛОС ПОГ,ЛОЩЕНИЯ

Изобретение относится к оптическому приборостроению и может быть использовано цля поверки фотометрических анализаторов.

Известно устройство .для моделирования полос поглощения, содержащее два .поляризатора (1).

Недостатком данного устройства .является невозможность изменения уровня пропускания относительно уровня фона.

Наиболее близким техническим решением к изобретению является устройство.для мо10 целирования полос поглощения, содержащее последовательно расположенные поляризатор, дисперсионный фильтр и анализатор (2).

Недостатком известного устройства является невозможность вариации уровня полосы поглощения и уровня фона, что снижает его функциональные возможности.

Цель изобретения — расширение функциональных возможностей.

Указанная цель достигается тем, что в устройстве,для моделирования полос поглощения, содержащем последовательно расположенные поляризатор, дисперсионный фильтр и анализатор, анализатор выполнен в виде двух концентрических поляризаторов, установленных с возможностью взаимного разворота друг относительно друга.

На чертеже представлена схема устройства.

Устройство содержит поляризатор 1, дисперсионный фильтр 2, анализатор, выполненный из двух концентрических поляризаторов 3 и 4.

Устройство работает следующим образом.

Световое излучение поляризуется поляризатором 1 и проходит дисперсионный фильтр 2. Дисперсионный фильтр 2 пропускает без деполяризации излучение зацанной длины волны и рассеивает с изменением поляризации излучения других длин волн. Рассеянное излучение проходит через поляризатор 3, а прямопрошедшее — через поляризатор 4.

Общий уровень пропускания устройства, а также вариация соотношения между рассеянной и прямопрошедшей составляющими осуществляется выбором взаимной ориентации поляризаторов 1, 3 и 4.

934240

Формула изобретения

Составитель В. Иванюк

Редактор Н. Пушненкова Техред А. Бойкас Корректор И. Муска

Закав 3912 33 Тираж 887 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Устройство .позволяет проверять фотометрические приборы с сильно рассеивающими средами.

Устройство для MoIlелирования полос поглощения, содержащее последовательно расположенные поляризатор, дисперсионный фильтр и анализатор, отличающееся тем, что, с целью расширения его функциональных возможностей, анализатор выполнен в виде двух концентрических поляризаторов, установленных с возможностью взаимного разворота одного относительно другого.

5 Источники информации, принятые во .внимание при экспертизе

1. Шерклифф У. Поляризованный свет..

М., «Мир», 1965, с. 184.

2. Тарасов К. Н. Спектральные приборы.

Л., «Машиностроение», 1977, с. 309 311.
