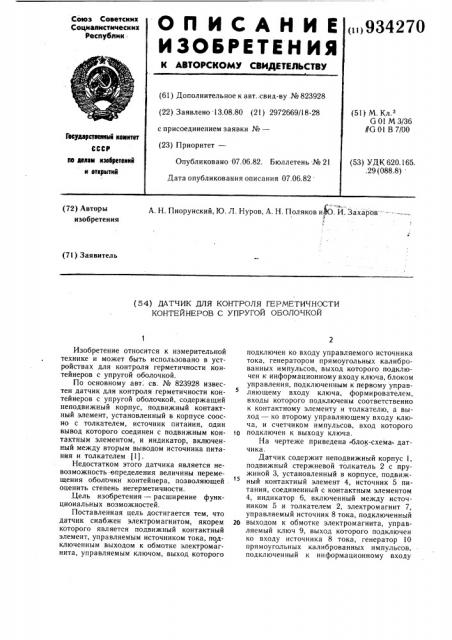

ОП ИСАНИЕ

Союз Советских

Социалистических

Республик (ii) 93

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт..свид-ву № 823928 (22) Заявлено 13.08.80 (21) 2972669/18-28 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 07.06.82. Бюллетень № 21

Дата опубликования описания 07.06.82 (51) М. Кл.

G 01 М 3/36

Хб Ol В 7/00

Гесудеретееекый камитет

СССР пе делам кзебретеннй и етермтий (53) УДК 620.165. .29(088.8)

А. Н. Пиорунский, Ю.,Л. Нуров, А. Н. Поляков и . И, Захаров

О (72) Авторы изобретения (71) Заявитель (54) ДАТЧИК ДЛЯ КОНТРОЛЯ ГЕРМЕТИЧНОСТИ

КОНТЕЙНЕРОВ С УПРУГОЙ ОБОЛОЧКОЙ

Изобретение относится к измерительной технике и может быть использовано в устройствах для контроля герметичности контейнеров с упругой оболочкой.

По основному авт. св. № 823928 известен датчик для контроля герметичности контейнеров с упругой оболочкой, содержащий неподвижный корпус, подвижный контактный элемент, установленный в корпусе соосно с толкателем, источник питания, один вывод которого соединен с подвижным контактным элементом, и индикатор, включенный между вторым выводом источника питания и толкателем 11).

Недостатком этого датчика является невозможность определения величины перемещения оболочки контейнера, позволяющей оценить степень негерметичности. .Цель изобретения — расширение функциональных возможностей.

Поставленная цель достигается тем, что датчик снабжен электромагнитом, якорем которого является подвижный контактный элемент, управляемым источником тока, подключенным выходом к обмотке электромагнита, управляемым ключом, выход которого подключен ко входу управляемого источника тока, генератором прямоугольных калиброванных импульсов, выход которого подключен к информационному входу ключа, блоком управления, подключенным к первому управляющему входу ключа, формирователем, входы которого подключены соответственно к контактному элементу и толкателю, а выход — ко второму управляющему входу ключа, и счетчиком импульсов, вход которого

1о подключен к выходу ключа.

На чертеже приведена .-блок-схема датчика.

Датчик содержит неподвижный корпус I, подвижный стержневой толкатель 2 с пружиной 3, установленный в корпусе, подвижный контактный элемент 4, источник 5 питания, соединенный с контактным элементом

4, индикатор 6, включенный между источником 5 и толкателем 2, электромагнит 7, управляемый источник 8 тока, подключенный

2о выходом к обмотке электромагнита, управляемый ключ 9, выход которого подключен ко входу источника 8 тока, генератор 10 прямоугольных калиброванных импульсов, подключенный к информационному входу

934270

Формула изобретения

Зо

45 ключа 9, блок 11 управления, выход которого подключен к первому управляющему входу ключа 9, формирователь 12, выход которого подключен ко второму управляющему входу ключа 9, и счетчик !3 импульсов, подключенный к выходу ключа 9.

Датчик работает следующим образом.

Наконечник стержневого толкателя 2 при водится в соприкосновение с оболочкой контролируемого изделия. Контактный элемент 4 приводится в соприкосновение с толкателем 2, индикатор 6 фиксирует наличие контакта. При замкнутых элементе 4 и толкателе 2 отсутствует сигнал на входе формирователя 12. При отсутствии сигналов на управляющих входах ключ 9 закрыт для прохождения импульсов от генератора 10.

Устройство с контролируемым изделием (контейнером) помещается в вакуумную камеру. При уменьшении давления в камере оболочка герметизированного контейнера увеличивается в размерах и перемещает толкатель 2, вызывая тем самым перемещение подвижного контактного элемента 4. Давление стабилизируется. Появление или наличие течей оболочки приводит к тому, что с течением времени оболочка уменьшается в своих размерах, в результате чего толкатель 2 под действием пружины 3, не теряя контакта с поверхностью оболочки, отходит от контактного элемента 4, положение которого было зафиксировано благодаря наличию трения между поверхностями контактного элемента

4 и электромагнита 7. Отход одного из контактов контактной пары ведет к разрыву электрической цепи, в результате чего индикатор 6 изменит свое состояние, и к появлению сигнала на выходе формирователя 12.

Сигнал с выхода формирователя 12 поступает на управляющий вход ключа 9.

После выдержки контролируемого изделия (контейнера) в вакуумной камере в течение определенного промежутка времени на первый управляющий вход ключа 9 подается сигнал от блока 11 управления. При наличии сигналов на управляющих входах ключ

9 открывается, и калиброванные по длительности и амплитуде импульсы прямоугольной формы с выхода генератора 10 импульсов поступают на вход управляемого источника

8 тока и счетчика 13 импульсов. Режим работы управляемого источника 8 тока выбирается таким, чтобы при поступлении прямоугольных импульсов обеспечивалось прерывание питания обмотки электромагнита 7 на время, соответствующее длительности отрицательного (или положительного) перепада калиброванных прямоугольных импульсов т.е. один раз за период их следования. Таким образом, обеспечивается строго дозированное дискретное перемещение контактного элемента 4 до тех пор, пока он достигнет стержневого толкателя 2, в результате чего замыкается цепь питания индикатора 6, а с выхода формирователя 12 прекращаются подача сигнала на управляющий вход ключа 9, он закрывается, прекращается подача прямоугольных импульсов на управляемый источник 8 тока и счетчик 13 импульсов.

Счетчик 13 импульсов в течение интервала времени измерения фиксирует количество импульсов, прошедших от генератора 10 через ключ 9 на вход управляемого источника

8 тока. Количество зафиксированных счетчиком 13 импульсов за интервал времени измерения пропорционально величине измеряемого перемещения оболочки.

Достоинствами данного датчика является возможность измерения перемещения оболочки контейнера, имеющего большие, средние и малые течи, и возможность метрологической аттестации датчика.

Датчик для контроля герметичности контейнеров с упругой оболочкой по авт. св. № 823928, отличающийся тем, что, с целью расширения функциональных возможностей он снабжен электромагнитом, якорем которого является подвижный контактный элемент, управляемым источником тока, подключенным выходом к обмотке электромагнита, управляемым ключом, выход которого подключен ко входу управляемого источника тока, генератором прямоугольных калиброванных импульсов, выход которого подключен к информационному входу ключа, блоком управления, подключенным к первому управляющему входу ключа, формирователем, входы которого подключены соответственно к контактному элементу и толкателю, а выход — к второму управляющему входу ключа, и счетчиком импульсов, вход которого подключен к выходу ключа.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 823928, кл. G 01 М 3/36, 1979 (прототип).

934270

Составитель В. Николаев

Редактор П. Коссей Техред А. Бойкас Корректор Г. Огар

Заказ 3914/35 Тираж 887 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
