Способ изготовления железных шпал
Иллюстрации
Реферат
Qe Я 1 () Класс 19а, 3

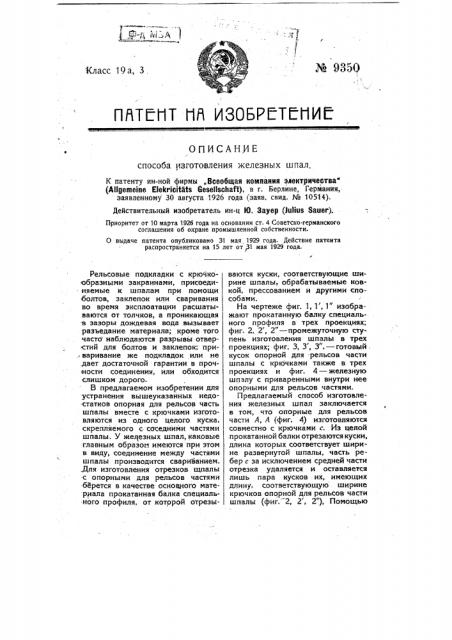

ПЙТ1НТ НЙ ИЗОБР Т НИ
О П И С А Н,И E способа изготовления железных шпал.
К патенту ин-ной фирмы „Всеобщая компания электричества" (Allgemeine Elekricitats Gesellschaft), в г. Берлине, Германия, заявленному 30 августа.1926 года (заяв. свид. № 10514).
Действительный изобретатель ин-ц Ю. Зауер ()иИцв $ааег).
Приоритет от 10 марта 1926 года на основании ст. 4 Советско-германского соглашения об охране промышленной собственности.
0 выдаче патента опубликовано 31 мая 1929 года. Действие патента распространяется на 15 лет от Pl мая 1929 года. е
Рельсовые подкладки с крючкообразными закраинами, присоединяемые к шпалам при помощи болтов, заклепок или свари вания во время эксплоатации расшатываются от толчков, а проникающая
-в зазоры дождевая вода вызывает разъедание материала; кроме того часто" наблюдаются разрывы отвер:тий для болтов и заклепок; при° варивание же подкладок или не .дает достаточной гарантии в прочности соединения, или обходится слишком дорого.
В предлагаемом изобретении для устранения вышеуказанных недостатков опорная для рельсов часть ш*алы вместе с крючками изготовляются из одного целого куска, скрепляемого с. соседними частями шпалы, У железных шпал, каковые главным образои имеются при этом в виду, соединение между частями шпалы производится свариванием. .Для изготовления отрезков щпалы с опорными для рельсов частями берется в качестве основного матер 1ала прокатанная балка специального профиля, от котррой отрезываются куски, соответствующие ширине шпалы, обрабатываемые ковкой, прессованием и другими способами.
На чертеже фиг. 1, 1,1" изображают прокатанную балку специального профиля в трех проекциях; фиг. 2, 2, 2" — промежуточную ступень изготовления шпалы в трех проекциях; фиг. 3, 3, 3,— готовый кусок опорной для "рельсов части шпалы с крючками также в трех проекциях и фиг. 4 — железную шпалу с приваренными внутри нее опорными для рельсов частями.
Предлагаемый способ изготовления железных шпал заключается в том, что опорные для рельсов части А, А (фиг. 4) изготовляются совместно с крючками с. Из целой прокатанной балки отрезаются куски, длина которых соответствует ширине развернутой шпалы, часть ребер с за исключением средней части отрезка удаляется и оставляется лишь пара кусков их, имеющих длину, соответствующую ширине крючков опорной для рельсов части шпалы (фиг. 2, 2, 2"), Помощью — 2 — " ;
<о!!! 2 ! ф!!! 3.
Тии. «Мечатный Тру > прессования или ковки края а отрезка отгибаются книзу соответственно форме шпалы, а верхние концы ребер с загибаются внутрь, так что получаются крючкообразные за краины (фиг. 3, 3, 3 ). Готовые опорные части шпалы А, А (фиг. 4) привариваются электрическим способом к граничащим с ними кусками БиВ,В шпал.
Предмет патента.
Способ изготовления железных: шпал, характеризующийся тем, что опорно@, для рельсов части А, А (фиг. 4) изготовляются каждая совместно с крючками с, путем прокатки и последующей обработки прессованием или ковкой, и соединяются с отрезками Б и  — В шпалы посредством сварки.
