Устройство для осевой и поперечной регулировки опоры пуансона

Устройство для осевой и поперечной регулировки опоры пуансона

Иллюстрации

Показать все

Реферат

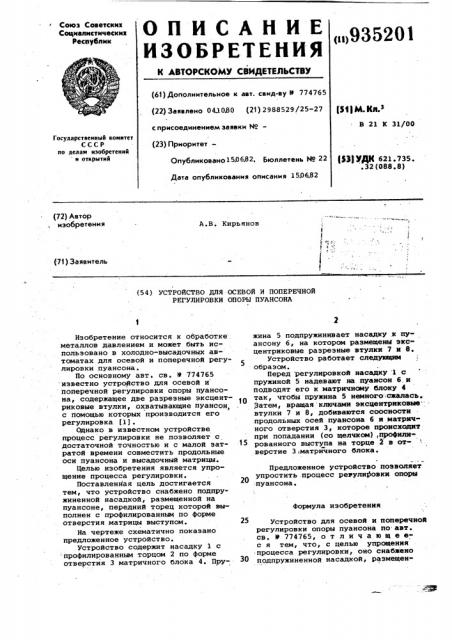

0ПИCAпиЕ 52()

ИЗОВРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву 9 774765 (22) Заявлено 043.0ВО (21) 2988529/25-27 ($$) М. Кд.З с присоединением заявки №вЂ”

В 21 К 31/00

Государственный комитет

СССР но делам изобретений н открытий (23) Приоритет—

Опубликовано1506В2. Бюллетень ¹ 22 (33) УД (621.735. .32(088.8) Дата опубликования описания 150682 (72) Автор изобретения

A B Кирьянов (7f ) Заявитель (54) УСТРОЙСТВО ДЛЯ ОСЕВОЙ И ПОПЕРЕЧНОЙ

РЕГУЛИРОВКИ ОПОРЫ ПУАНСОНА

Формула изобретения

Изобретение относится к обработке. металлов давлением и может быть использовано в холодно-высадочных автоматах для осевой и поперечной регулировки пуансона.

По основному авт. св. М 774765 известно устройство для осевой и поперечной регулировки опоры пуансона, содержащее две разрезные зксцентриковые втулки, охватывающне пуансон, с помощью которых производится его регулировка (1).

Однако в известном устройстве процесс регулировки не позволяет с достаточной точностью и с малой затратой времени совместить продольные оси пуансона и высадочный матрицы.

Целью изобретения является упрощение процесса регулировки.

Поставленная цель достигается тем, что устройство снабжено подпружиненной насадкой, размещенной на пуансоне, передний торец которой выполнен с профилированным по форме отверстия матрицы выступом.

На чертеже схематично показано предложенное устройство.

Устройство содержит насадку 1 с профилированным торцом 2 по форме отверстия 3 матричного блока 4. Пружина 5 подпружинивает насадку к пуансону 6, на котором размещены зксцентриковые разрезные втулки 7 и 8 °

Устройство работает следующим образом.

Перед регулировкой насадку 1 с пружиной 5 надевают на пуансон 6, и подводят его к матричному блоку 4 так, чтобы пружина 5 немного, сжалась., Затем, вращая ключами эксцентриковые" . втулки 7 и 8, добиваются соосиости продольных осей пуансона 6 и матричного отверстия 3, которое происходит при попадании (со щелчком), пРофилированного выступа на торце 2 в отверстие 3 матрйчного блока.

Предложенное устройство позволяет упростить процесс ревулифовки опоры пуансона.

Устройство для осевой и поперечной регулировки опоры пуансона по авт. св. 9 774765, о т л и ч а ю щ е ес я тем, что, с целью упрощения процесса регулировки, оно снабжено подпружиненной насадкой, размещен935201 ной на пуансоне, торой выполнен с

Форме отверстия ступом, передний торец копроФилированным по матрицы выИсточники информации, принятые во внимание при экспертизе

1. Авторское свидвтелъство СССР

9 774765;. кл. В 21 К 31/00, 04.01.79.

Составителц A. Навроцкий

Редактор Н. Горват Техред ж. Кастелевич Корректор A° . Гриценко

° В »» » « ° »

Заказ 4102/15 Тирам 702 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, ж-35, Раушская наб, д. 4/5

Филиал ППП. Патент, r. Ужгород, ул. Проектная, 4
