Реферат



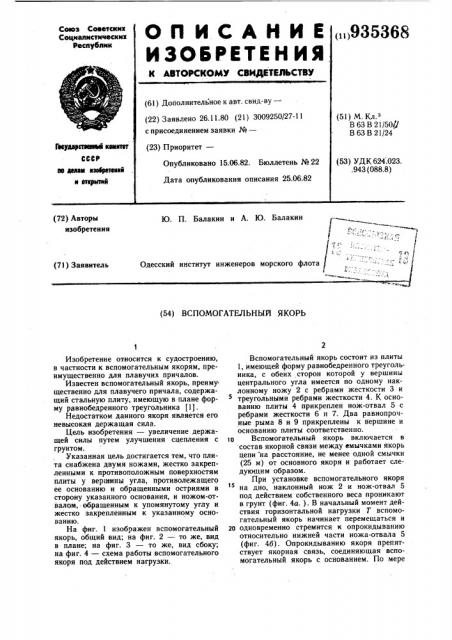

ОП КСАН И Е

Соеоз Советск нк

Соцналнстнческнк

Реснублнк

<„,935368

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) дополнительное к авт. свид-ву— (22) Заявлено 26.11.80 (21) 3009250/27-11 с присоединением заявки №вЂ” (51) М. Кл.з

В 63 В 21/50ф

В 63 В 21/24

Гееудвратееюей кекнтет

СССР ае ленам нзейретеннй н Фтнрмтнй (23) Приоритет— (53) УДК 624.023..943 (088.8) Опубликовано 15.06.82. Бюллетень № 22

Дата опубликования описания 25.06.82 (72) Авторы изобретения

Ю. П. Балакин и А. Ю. Балакин

Одесский институт инженеров морского флота (71) Заявитель (54) ВСПОМОГАТЕЛЬНЫЙ ЯКОРЬ

Изобретение относится к судостроению, в частности к вспомогательным якорям, преимущественно для плавучих причалов.

Известен вспомогательный якорь, преимущественно для плавучего причала, содержащий стальную плиту, имеющую в плане форму равнобедренного треугольника (1).

Недостатком данного якоря является его невысокая держащая сила.

Цель изобретения — увеличение держащей силы путем улучшения сцепления с грунтом.

Указанная цель достигается тем, что плита снабжена двумя ножами, жестко закрепленными к противоположным поверхностям плиты у вершины угла, противолежащего ее основанию и обращенными остриями в сторону указанного основания, и ножом-отвалом, обращенным к упомянутому углу и жестко закрепленным к указанному основанию.

На фиг. 1 изображен вспомогательный якорь, общий вид; на фиг. 2 — то же, вид в плане; на фиг. 3 — то же, вид сбоку; на фиг. 4 — схема работы вспомогательного якоря под действием нагрузки.

Вспомогательный якорь состоит из плиты

1, имеющей форму равнобедренного треугольника, с обеих сторон которой у вершины центрального угла имеется по одному наклонному ножу 2 с ребрами жесткости 3 н треугольными ребрами жесткости 4. К основанию плиты 4 прикреплен нож-отвал 5 с ребрами жесткости 6 и 7. Два равнопрочные рыма 8 и 9 прикреплены к вершине и основанию плиты соответственно.

1о Вспомогательный якорь включается в состав якорной связи между емычками якорь цепи на расстояние, не менее одной смычки (25 м) от основного якоря и работает следующим образом.

При установке вспомогательного якоря

15 на дно, наклонный нож 2 и нож-отвал 5 под действием собственного веса проникают в грунт (фиг. 4а. ). В начальный момент действия горизонтальной нагрузки Т вспомогательный якорь начинает перемещаться и

2о одновременно стремится к опрокидыванию относительно нижней части ножа-отвала 5 (фиг. 4б) . Опрокидыванию якоря препятствует якорная связь, соединяющая вспомогательный якорь с основанием. По мере

3 действия нагрузки вспомогательный якорь продолжает перемешаться. В связи с действием силы натяжения якорной связи плита 1 прижимается к грунту, а наклонный нож 2 проникает в дно (фиг. 4в). При этом срезанный ножом-отвалом 5 грунт направляется-. к вершине плиты 1 и полностью покрывает ее. Если на вспомогательный якорь будет действовать нагрузка, равная по величине допустимой, под каким-то углом к горизонтали, то в ходе перемещения плиты 1 нож-отвал 5 выдернется из грунта (фиг. 4г) и работать будет лишь наклонный нож 2. Дальнейшее увеличение нагрузки ведет к полному выдергиванию вспомогательного якоря из грунта (фиг. 4д), где егд роль ограничивается функцией пригрузочного балласта. В случае перевертывания вспомогательного якоря в.процессе его установки он равнозначно работает, будучи установленным на обратную плоскость плиты.

Данная конструкция вспомогательного якоря позволит повысить держащую способность основного якоря н частично погасить

935368 действующую на него динамическую нагрузку.

Формула изобретения

Вспомогательный якорь преимущественно для: плавучего причала, содержащий стальную плиту, имеющую в плане форму равнобедренного треугольника, отличаю10 щийся тем, что, с целью увеличения держащей силы путем улучшения сцепления с грунтом, плита снабжена двумя ножами, жестко прикрепленными к противоположным поверхностям плиты у вершины угла, противолежащего ее основанию ; и обращенными

is остриями в сторону указанного основания, и ножом-отвалом, обращенным к упомянутому углу и жестко прикрепленным к указанному основанию.

Источники информации, принятые во внимание при экспертизе

1.. Патент США ¹ 3570440, кл. 114 †2, 1971 (прототип).
