Реферат

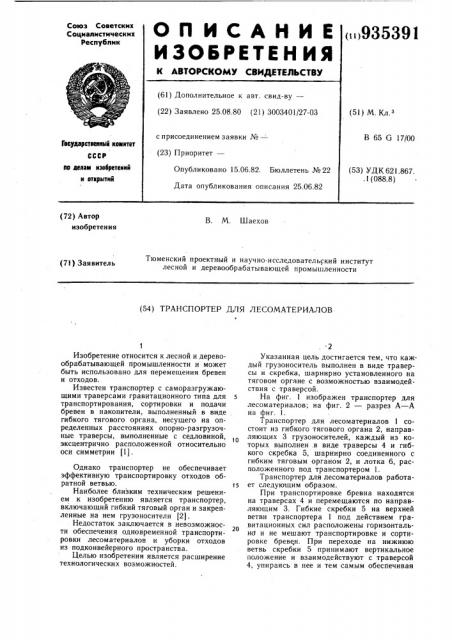

О П И С А Н И E ()935391

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.08.80 (21) 3003401/27-03 (51) М. Кл.з с присоединением заявки № — (23) Приоритет—

В 65 G 17/00

Гесударстеелный кемитет

СССР ла делам лзееретелнй и еткрмтий

Опубликовано 15.06.82. Бюллетень №22

Дата опубликования описания 25.06.82 (53) УДК 621.867..! (088.8) (72) Автор изобретения

В. М. Шаехов

Тюменский проектный и научно-исследовательский институт лесной и деревообрабатывающей промышленности (71) Заявитель (54) ТРАНСПОРТЕР ДЛЯ ЛЕСОМАТЕРИАЛОВ

Изобретение относится к лесной и деревообрабатывающей промышленности и может быть использовано для перемещения бревен и отходов.

Известен транспортер с саморазгружающими траверсами гравитационного типа для транспортирования, сортировки и подачи бревен в накопители, выполненный в виде, гибкого тягового органа, несущего на определенных расстояниях опорно-разгрузочные траверсы, выполненные с седловиной, эксцентрично расположенной относительно оси симметрии (1).

Однако транспортер не обеспечивает эффективную транспортировку отходов обратной ветвью. 15

Наиболее близким техническим решением к изобретению является транспортер, включающий гибкий тяговый орган и закрепленные на нем грузоносители (2).

Недостаток заключается в невозможности обеспечения одновременной транспортиго ровки лесоматериалов и уборки отходов из подконвейерного пространства.

Целью изобретения является расширение технологических возможностей.

Указанная цель достигается тем, что каждый грузоноситель выполнен в виде траверсы и скребка, шарнирно установленного на тяговом органе с возможностью взаимодействия с траверсой.

На фиг. 1 изображен транспортер для лесоматериалов; на фиг. 2 — разрез А — А на фиг. 1.

Транспортер для лесоматериалов 1 состоит из гибкого тягового органа 2, направляющих 3 грузоносителей, каждый из которых выполнен .в виде траверсы 4 и гибкого скребка 5, шарнирно соединенного с гибким тяговым органом 2, и лотка 6, расположенного под транспортером 1.

Транспортер для лесоматериалов работает следующим образом.

При транспортировке бревна находятся на траверсах 4 и перемещаются по направляющим 3. Гибкие скребки 5 на верхней ветви транспортера 1 под действием гравитационных сил расположены горизонтально и не мешают транспортировке и сортировке бревен. При переходе на нижнюю ветвь скребки 5 принимают вертикальное положение и взаимодействуют с траверсой

4, упираясь в нее и тем самым обеспечивая

935391

Формула изобретения

Составитель Т. Щеглакова

Редактор М. Товтин Техред А. Бойкас Корректор Г. Решетник

Заказ 4137/24 Тираж 977 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 транспортировку отходов. При переходе скребков 5 на верхнюю ветвь транспортера 1 цикл повторяется.

Эффективное использование обратной ветви транспортера бревен для транспортирования отходов позволило сократить расходы на строительстве дополнительного транспортера отходов и расширить технологические возможности транспортера.

Транспортер для лесоматериалов, содержащий гибкий тяговый орган и закрепленные на нем грузоносители, отличающийся тем, что, с целью совмещения процесса транспортировки бревен с уборкой отходов, каждый грузоноситель вь1полнен в виде травер5 сы и скребка, шарнирно установленного на тяговом органе с возможностью взаимодействия с траверсой.

Источники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР № 167468, кл. В 65 G 47/34, 1961.

2. Авторское свидетельство СССР № 442304, кл. В 65 G 17/00, 1972 (прототип).
