Способ получения искусственного вермикулита
Патент 935494
Авторы
Классы МПК
Способ получения искусственного вермикулита
Иллюстрации
Реферат

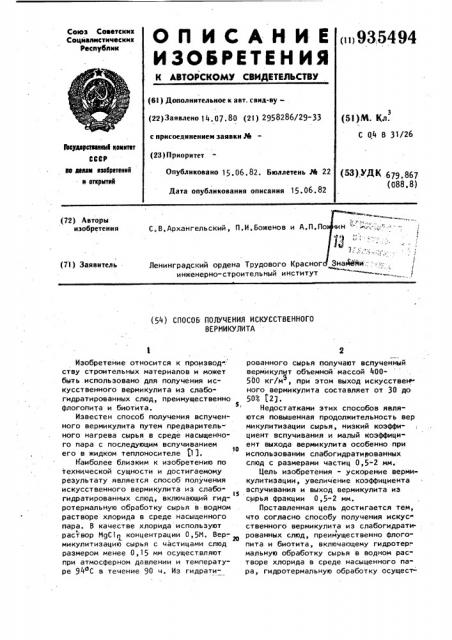

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскнк
Соцнвпнстнческнк
Республик 935494 (61 j Дополнительное к авт. свид-ву(22) Заявлено 14. 07. 80 (21) 2958286/29-33 с присоединением заявки М (23)Приоритет (51)М. Кд.
С 0.4 В 31/26
Ваудврствеиыык кекытет
СССР ве делам ызвбретеыый и еткрыты11
Опубликовано 15.06,82, Бюллетень М 22
Дата опубликования описания 15.06. 82 (53) УДК 679.867 (088.8) (72) Авторы изобретения
С. В, Àðxàíãåëüñêèé, ll. È, Áoæåíîâ и А, П. П
Ленинградский ордена Трудового Красног инженерно-строительный институт (71) Заявитель (54) СПОСОБ ПОЛУЧЕНИЯ ИСКУССТВЕННОГО
ВЕРИИКУЛИТА
Изобретение относится к производ-. ству строительных материалов и может быть использовано для получения искусственного вермикулита из слабогидратированных слюд, преимущественно флогопита и биотита.
Известен способ получения вспученного вермикулита путем предварительного нагрева сырья в среде насыщенно"
ro пара с последующим вспучиванием его в жидком теплоносителе (1 1.
Наиболее близким к изобретению по технической сущности и достигаемому результату является способ получения искусственного вермикулита из слабогидратированных слюд, включающий гидротермальную обработку сырья в водном растворе хлорида в среде насыщенного пара. В качестве хлорида используют раствор MgC1 концентрации 0,5М. Вер-. микулитизацию сырья с частицами слюд размером менее 0,15 мм осуществляют при атмосферном давлении и температуре 94оС в течение 90 ч. Из гидрати2 рованного сырья получают вспученный вермикулит объемной массой 400500 кг/м, при этом выход искусствен" ного вермикулита составляет от 30 до
50> (2J.
5, Недостатками этих способов явля" ются повышенная продолжительность вер микулитизации сырья, низкий коэффициент вспучивания и малый коэффици"
lO ент выхода вермикулита особенно при использовании слабогидративованных слюд с размерами частиц 0,5-2 мм.
Цель изобретения - ускорение вермикулитизации, увеличение коэффициента вспучивания и выход вермикулита из сырья фракции 0,5-2 мм.
Поставленная цель достигается тем, что согласно способу получения искус ственного вермикулита из слабогидрати1 рованных слюд, преимущественно флогопита и биотита, включающему гидротер". мальную обработку сырья в водном растворе хлорида в среде насыщенного пара, гидротермальную обработку осущест935494
Давление насыщенного пара
МПа,Способ получения искусственного вермикулита
Кислотность раствора хлорида, р
Напряженность магнитного поля, тыс.эрстед
« г
Коэффи- Коэффициент циент вспучива выхода, ния 4
Продолжительность цикла из-: готовления ч
2,0 10,5
Предлагаемый 1,6
100
2,0
30
32
5,0
10,0
20,0
1,0
2,5
10 5
100
1,5
34
2,0
35
2,5
3,0
39
2,0
2,5
31
100
32
10,5
18
Известный атм. да вл.
90 менее 4 менее 50
6,0 вляют при водородном показателе хлорида 1,5-2,5, давлении пара 1,6-20 МПа и дополнительном воздействии магнитного поля напряженностью 610,5 тыс, эрстед. S
При этом в качестве хлорида используют 2пС1!1.
Пример. Слабогидратированные слюды из Флогопита и биотита с преимущественным размером частиц 0,5- 10
2 мм подвергают гидротермальной обработке в автоклаве при давлении 1,620 МПа и температуре соответственно
1201-364 С. Гидротируемые частицы слюд предварительно помещают в водный раствор хлорида ZnC1 при соотношении между массой частиц и раствором соли
1:60. Водородный показатель раствора хлорида изменяют от 1 до 3, Автоклавную обработку слюд совмещают с магнитной обработкой в магнитном поле напряженностью 6-10,5 тыс. эрстед. Эффективность предлагаемого способа подтверждается результатами испытаний в сопоставлении с известным, Результаты испытаний представлены в таблице.
Выходные параметры процесса изготовления вермикулита
Формула изобретения
Составитель В. Образцов
Редактор А.Гулько Техред С. Мигунова Корректор М ° KocTa
Заказ 4150/29 Тираж 641 Подписное
ВНИИПИ,Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб.,д.4/5
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
5 93549
Предлагаемый способ позволяет сок-, ратить продолжительность цикла изготовления искусственного вермикулита до 4- 15 ч при 1004-ном выходе, Кроме того, способ обеспечивает получение вспученного вермикулита обьемной массой 80- 100 кг/м при коэффициенте вспучивания вермикулитовых зерен 29-
39.
Применение водного раствора хлори- 10 да ЕпС1я по сравнению с МдС1 благоприятно влияет на повышение скорости гидратации слюды и увеличение коэффициента вспучивания.
Наилучшие условия вермикуляции 1s слабогидратированных слюд обеспечиea- ются при давлении насыщенного пара
1,6-20 МПа, водородном показателе хлорида рН 1,5-2,5 и напряженности магнитного поля 6-10,5 тыс.эрстед. .щ
1. Способ получения искусственного вермикулита из слабогидратированных слюд, преимущественно флогопита и биотита, включающий гидротермальную обг, работку сырья в водном растворе хлорида в среде насыщенного пара, о тл и ч а ю шийся тем, что, с целью ускорения вермикулитизации, увеличения коэффициента вспучивания и выхода вермикулита из сырья фракции
0,5-2 мм, гидротермальную обработку осуществляют при водородном показате.ле хлорида 1,5-2,5,давлении пара 1,620 МПа и дополнительном воздействии магнитного поля напряженностью 61,5 тыс.эрстед.
2, Способ по п.1, о т л и ч а юшийся тем, что в качестве хлорида используют ZnCl<.
Источники информации, принятые во внимание при экспертизе
1. Патент США и 3686134,:..л кл. С 04 В 31/26, опублик. 1972.
2, Львова И.A. Месторождения вермикулита в СССР. Л., "Недра", 1974, с. 120.
