Реферат



Союз Соыетскик

Социалистических

Республик

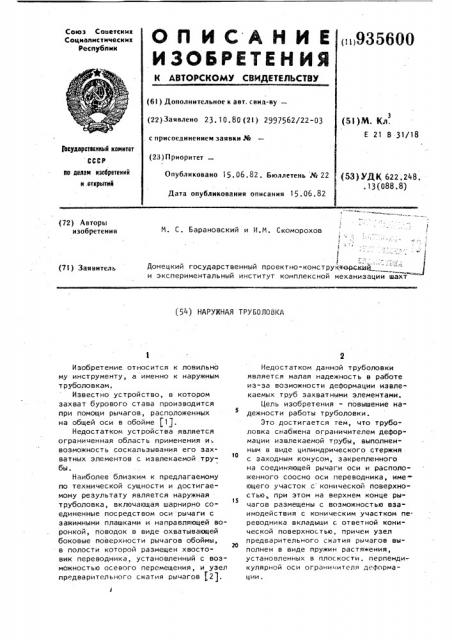

О П И б H И Е (935600

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВйДЕТЕЛЬСТВУ (6I ) Дополнительное к авт. свид-ву— (22)Заявлено 23.10.80 (2I) 2997562/22-03 . с присоединением заявки РЙ (23) Приоритет (53)M. Кл.

Е 21 В 31/18

Государственный комитет

СССР

Опубликовано 1 . 06. 82. Бюллетень № 22 по делам изобретений и .открытий (53) УДК 622.248.

° 13(088.8) Дата опубликования описания 15.06.82 (72) Авторы изобретения

M. С. Барановский и И.М. Скоморохов

1: J !

Донецкий государственный проектно-конструк+орски4 " .), и экспериментальный институт комплексной механизации шахт (71) Заявитель (Я) НАРУЖНАЯ ТРУБОЛОВКА

Изобретение относится к ловильно му инструменту, а именно к наружным труболовкам.

Известно устройство, в котором захват бурового става производится при помощи рычагов, расположенных на общей оси в обойме j1).

Недостатком устройства является ограниченная область применения и; возможность соскальзывания его захватных элементов с извлекаемой трубы.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является наружная труболовка, включающая шарнирно соединенные посредством оси рычаги с зажимными плашками и направляющей воронкой, поводок s виде охватывающей боковые поверхности рычагов обоймы, в полости которой размещен хвостовик переводника, установленный с возможностью осевого перемещения, и узел предварительного сжатия рычагов (2j.

Недостатком данной труболовки является малая надежность в работе из-за возможности деформации извлекаемых труб захватными элементами.

Цель изобретения - повышение надежности работы труболовки.

Это достигается тем, что труболовка снабжена ограничителем деформации извлекаемой трубы, выполненным в виде цилиндрического стержня

10 с заходным конусом, закрепленного на соединяющей рычаги оси и расположенного соосно оси переводника, имеющего участок с конической поверхност ью„ при этом на верхнем конце ры15 чагов размещены с возможностью взаимодействия с коническим участком переводника вкладыши с ответной конической поверхностью, причем узел предварительного сжатия рычагов вы?0 полнен в виде пружин растяжения, установленных в плоскости, перпендикулярной оси ограничителя деформации.

На фиг. 1 изображена труболовка, общий вид; на фиг. 2 - сечение А-А на фиг. 1; нв фиг. 3 - разрез.Б-Б на фиг. 1.

Наружная труболовка включает два рычага 1, соединенных шарнирно осью . 2 и снабженных зажимными плашками 3, конические вкладыши 4, переводник

5, поводок 6 и ограничитель деформации извлекаемой трубы, выполненный в виде цилиндрического стержня 7 с заходным конусом 8. Конические расточки 9 на входных торцах рычагов 1 образуют направляющую воронку 10.

На пальцах 11, размещенных на тыльной поверхности направляющей воронки 10, закреплены пружины 12 растяжения, выполняющие функции узла предварительного сжатия рычагов 1. Пружины 12 установлены в плоскости, пер- 40 пендикулярной продольной оси переводника 5, который состоит из соединительной муфты 13, усеченного конуса

14, взаимодействующего с коническими вкладышами .4, и хвостовика 15 некруг- 25 лого, например квадратного, сечения.

Поводок 6 установлен на хвостовике

15 переходника 5 с возможностью осевого перемещения. Диаметр стержня

7 выбирают соответственно внутренне- зв му диаметру извлекаемой штанги 16.

Для извлечения оставленных в результате обрыва в скважине буровых штанг с помощью муфты 13 переводника 5 труболовку соединяют с подъемной колонной бурового станка и подают в скважи ну до упора в извлекаемую штангу 16, которая направляющей воронкой 10 выводится на ось труболовки и при дальнейшем осевом перемещении труболовки, 40 преодолевая усилия пружин 12, раздвигает рычаги 1, заходит во внутреннюю. полость труболовки и оказывается между зажимными плашками 3. При этом цилиндрический стержень 7 заходит в штангу 16. Шарнирная подвеска стержня 7 на оси 2 и наличие заходного конуса 8 облегчают этот процесс. При наезжании труболовки на штангу 16, вследствие осевой свободы переходника 5, конические поверхности вкладышей 4 и усеченного конуса 14 перестают контактировать, между ними образуется зазор, за счет которого становится возможным псеорот рычагов 1 вокруг оси 2 для пр -пуска штанги 16.

После захвата штанги 16 плашками

3 с усилием предварительного зажатия, 0 4 обеспечиваемого пружинами l2, реверсируют осевое перемещение подъемной колонны на извлечение оборванных штанг из скважины. При этом переводник 5 проходит свободный ход до соприкосновения усеченного конуса 14 и вкладышей 4. При взаимодействии конических повеохностей происходит зажатие штанги 16 плашками 3, причем усилие зажатия штанги тем больше, чем больше осевое сопротивление на ее извлечение. Для облегчения извлечения аварийной колонны кроме осевого усилия к ней может быть приложен и крутящий момент, который через подъемную полонну передается переводнику 5 и далее через хвостовик 15, поводок 6, пазы которого охватывают боковые поверхности рычагов 1, зажимным плашкам 3, закрепленным в рычагах 1, и извлекаемой штанге 16.

Применение предлагаемой труболовки повышает надежность извлечения труб за счет ограничения величины деформации стенок аварийной штанги от сжимающих усилий. Особенно эффективно ее применение при работе с тонкостенными штангами и трубами из легких сплавов.

Формула изобретения

1. Наружная труболовка, включающая шарнирно соединенные посредством оси рычаги с зажимными плашками и направляющей воронкой, поводок в виде охватывающей боковые поверхности рычагов обоймы, в полости которой размещен хвостовик переводника, установленный с возможностью осевого перемещения и узел предварительного сжатия рычагов, о т л и ч а ю щ а яс я тем, что, с целью повышения на. дежности работы, она снабжена ограничителем деформации извлекаемой трубы, выполненным в виде цилиндрического стержня с заходным конусом, закрепленного на соединяющей рычаги оси и расположенного соосно оси переводника, имеющего участок с кОнической поверхностью, при этом на верхнем конце рычагов размещены с возможностью взаимодействия с коническим участком переводника вкладыши с ответной конической поверхностью.

:2. Труболовка по и. 1, о т л ич а ю щ а я с я тем, что узел предварительного сжатия рычагов выполнен

5 93 в виде пружин растяжения, установленных в плоскости, перпендикулярной оси ограничителя деформации, Источники информации, принятые во внимание при экспертизе

5600 6

1. Авторское свидетельство СССР

N 94120, кд. Е 21 D 3/04, 1950.

2. Патент США и 40048/5, кл. 294-86.29, опублик. 1977 (про5 тотип) .
