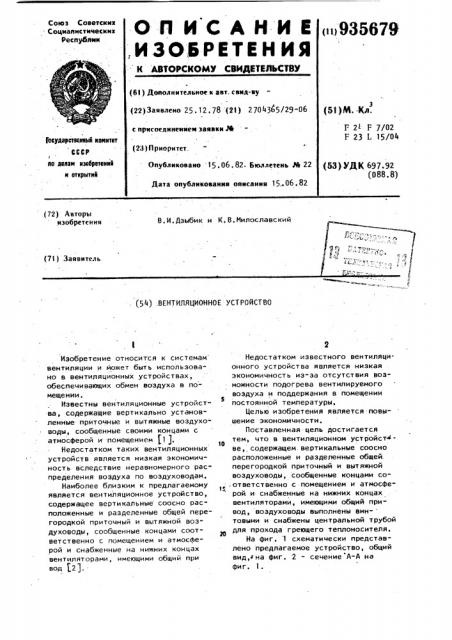

ОП ИСАНИЕ ,ИЗОБРЕТЕН ИЯ

Союз Советсиин

Социапмстическик

Республик

<»>935679

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I ) Дополнительное к авт. свид-ву (22) Заявлено 25 ° 12 ° 78 (21) 27043@/29-06 с присоединением заявки М (51)M. Кл.

Г 2L F 7/02

F 23 L 15/04

focyaa1IasaNNbk квинтет

СССР

II0 делам нзебретений

N открытий (23) Приоритет, (53) УДК 697.92 (088.8) Опубликовано 1 .06.82 Бюллетень М 22

Дата опубликования описания 15..06.82 (72) Авторы изобретения

В.И.Дэыбик и К,В.Милославский (71) Заявитель. (54) .ВЕНТИЛЯЦИОННОЕ УСТРОЙСТВО вод (2).

Изобретение относится к системам вентиляции и может быть использовано в вентиляционных устройствах, обеспечивающих обмен воздуха в помещении, Известны вентиляционные устройства, содержащие вертикально установленные приточные и вытяжные воздуховоды, сообщенные своими концами с атмосферой и помещением (1 j.

Недостатком таких вентиляционных устройств является низкая экономичность вследствие неравномерного распределения воздуха по воэдуховодам.

Наиболее близким к предлагаемому является вентиляционное устройство, содержащее вертикальные соосно расположенные и разделенные общей перегородкой приточный и вытяжной воэдуховоды, сообщенные концами соответственно с помещением и атмосферой и снабженные на нижних концах вентиляторами, имеющими общий при

Недостатком известного вентиляционного устройства является низкая экономичность из-за отсутствия возможности подогрева вентилируемого воздуха и поддержания в помещении постоянной температуры.

Целью изобретения является:повышение экономичности.

Поставленная цель достигается то тем, что в вентиляционном устройст ве, содержащем. вертикальные соосно расположенные и разделенные общей. перегородкой приточный и вытяжной воэдуховоды, сообщенные концами со,ответственно с помещением и атмосферой и снабженные на нижних концах вентиляторами, имеющими общий при" вод, воздуховоды выполнены винтовыми и снабжены центральной трубой для прохода греющего теплоносителя.

На фиг. 1 схематически представлено предлагаемое устройство, общий вид,+ на фиг. 2 — сечение А-А на фиг. 1.

3 9356

Вентиляционное устройство содержит вертикальные соосно расположен-, ные винтовые приточный 1 и вытяжной.

2 воздуховоды. На нижних концах, с помощью отводов 3, 4, воздуховоды 5

1, 2 сообщены с вентиляторами 5 и 6, имеющими общий привод 7. Воздуховоды

1, 2 разделены общей винтообразной перегородкой 8. . Устройство имеет центральную трубу 9 для прохода греющего теллоносителя.

Нижние концы воздуховодов 1, 2 сообщены с атмосферой, а верхние, через отводы 10, 11 соответственно, с помещением.

При работе вентиляционного устройства, с помощью вентилятора 5 свежий воздух забирается из атмосферы и по воздуховоду 1 направляется в 20 помещение, из которого, с помощью вентилятора 6, загрязненный воздух гто воздуховоду 2 выбрасывается в а гмосферу.

По центральной трубе 9 проходит 25 греющий теплоноситель, например газ, часть тепла которого передается свежему воздуху, направляемому в помещение, что позволяет поддерживать в помещении постоянную температуру. зО

Выполнение приточного и вытяжного воздуховодов винтовыми и наличие

79 центральной трубы,для прохода греющего теплоносителя позволяет уменьшить габариты вентиляционного устройства, снизить затраты и обеспечить подогрев свежего воздуха до необходимой температуры, что в целом повышает экономичность работы установки. формула,изобретения

Вентиляционное устройство, содержащее вертикальные соосно расположенные и разделенные общей перегородкой приточный и вытяжной воздуховоды, сообщенные концами соответственно с помещением и атмосферой и снабженные на нижних концах вентиляторами, имеющими общий привод, о т л и ч а ю щ ее с я тем, что, с целью повышения экономичности, воздуховоды выполнены винтовыми и снабжены центральной трубой для прохода греющего теплоносителя.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР и.775533, кл. Г 24 F 7/02, 1978.

2. Авторское свидетельство СССР

N 663977, кл. Г 24 F 7/02, 1975 °

635679

Составитель А.Шиков

Техред К. Мыцьо

Корректор В. Синицкая

Редактор С.Тимохина а

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Заказ 4184/38 Тираж 799 Подписное

ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий

113035, Москва, 3-35, Раушская наб., д. 4/5
