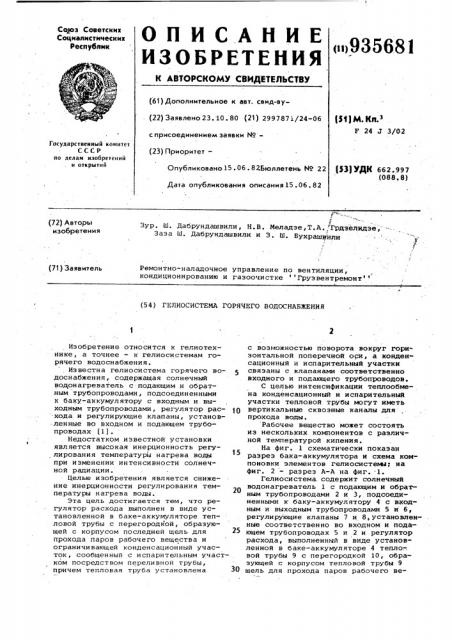

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сецоз Советскими

Социалистических

Республик

<»>935681 Я к

/б==:

%Ф (61) Дополнительное к авт. сеид-ву(22) Заявлено 23. 10. 80 (21) 2997871/24-06

511М Кп з

F 24 7 3/02 с присоединением заявки ¹â€”

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет—

Опубликовано15-06.82Бюллетень ¹ 22 (53) УДК 662.997 (088. &) Дата опубликования описания 15.06.82 т с

Зур. Ш. Дабрундашвили, Н. В. Меладзе, Т.А. „ Грдзелкдзе, Заза Ш. Дабрундашвили и 3. Ш. Бухрашвили (72) Авторы изобретения (71) Заявитель

Ремонтно-наладочное управление по вентиляции, кондиционированию и газоочистке Грузвентремонт (54) ГЕЛИОСИСТЕМА ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

Изобретение относится к гелиотехнике, а точнее — к гелиосистемам горячего водоснабжения.

Известна гелиосистема горячего водоснабжения, содержащая солнечный водонагреватель с подающим и обратным трубопроводами, подсоединенными к баку-аккумулятору с входным и выходным трубопроводами, регулятор расхода и регулирующие клапаны, установленные во входном и подающем трубопроводах (11.

Недостатком известной установки является высокая инерционность регулирования температуры нагрева воды при изменении интенсивности солнечной радиации.

Целью изобретения является снижение инерционности регулирования температуры нагрева воды.

Эта цель достигается тем, что регулятор расхода выполнен в виде установленной в баке-аккумуляторе тепловой трубы с перегородкой, образующей с корпусом последней щель для 25 прохода паров рабочего вещества и ограничивающей конденсационный участок, сообщенный с испарительным участком посредством перелнвной трубы, причем тепловая труба установлена 30 с возможностью поворота вокруг горизонтальной поперечной оси, а конденсационный и испарительный участки связаны с клапанами соответственно входного и подающего трубопроводов.

С целью интенсификации теплообмена конденсационный и испарительный участки тепловой трубы могут иметь вертикальные сквозные каналы для прохода воды.

Рабочее вещество может состоять из нескольких компонентов с различной температурой кипения °

На фиг. 1 схематически показан разрез бака-аккумулятора и схема компоновки элементов гелиосистемт; на фиг. 2 — разрез A-A на фиг. 1.

Гелиосистема.содержит солнечный водонагреватель 1 с подающим и обратным трубопроводами 2 и 3, подсоединенными к баку-аккумулятору 4 с входным и выходным трубопроводами 5 и 6, регулирующие клапаны 7 и 8, установленные соответственно во входном и подающем трубопроводах 5 и 2 и регулятор расхода, выполненный в виде установленной в баке-аккумуляторе 4 тепло.— . вой трубы 9 с перегородкой 10, образующей с корпусом тепловой трубы 9 щель для прохода паров рабочего ве935681 щества 11 и ограничивающей конденса ционный участок 12, сообщенный с испарительным участком 13 посредством переливной трубы 14. Тепловая труба

9 установлена с возможностью поворота вокруг горизонтальной поперечной оси 15. Конденсационный и испарительный участки 12 и 13 связаны соответственно с клапанами 7 и 8 входного и подающего трубопроводов 5 и 2.

Конденсационный и испарительный участ 10 ки 12 и 13 тепловой трубы 9 имеют вертикальные сквозные каналы 16 для прохода ноды.

Солнечный водонагреватель работает следующим образом. 15

Холодная вода, нагнетаемая по входному трубопроводу 5, ° через регулирующий клапан 7 поступает в бак-аккумулятор тепла 4, затем проходит через каналы 16 конденсационного участка

12 и, отбирая тепло у конденсирующихся парон рабочего вещества 11, предварительно подогревается ° Предварительно подогретая вода посредством обратного трубопровода 3 подводится к солнечному водонагревателю 1, в котором дсгревается. Нагретая в солнечногл водонагревателе 1 вода подается по подающему трубопроводу 2 и через регулирующий клапан 8 поступает в бакаккумулятор 4. Восходящий поток горячей воды проходит через каналы 16 испарительного участка 13, передает часть тепла рабочему вещесту 11, нагретая вода отводится из бака-аккумулятора 4 через выходной трубопровод 35

6 к потребителю. В теплоной трубе 9 за счет теплообмена с нагретой водой рабочее вещество 11 испаряется из испарительного участка 13 и через щель между перегородкой 10 и корпу- 40 сом тепловой трубы 9 проходит в конденсационный участок 12, где конденсируется за счет теплообмена с холодной водой и по переливной трубе 14 возвращается в испарительный учас- 45 ток 13.

При снижении интенсивности солнечной радиации температура воды, нагретой в солнечном водонагревателе 1, снижается. При.этом слив рабочего вещества 11 через трубу 14 преобладает над испарением последнего за счет снижения интенсивности испарения н испарительном участке 13. Испарительный участок 13 опускается, тепловая труба 9 поворачивается вокруг оси 15, 55 а снязанные с ней клапаны 7 и 8 прикрываются. Вызванное этим снижение расхода воды через водонагреватель 1 и уменьшение притока холодной воды в бак-аккумулятор 4 через вход- 60 ной трубопровод 5 предотвращает охлаждение воды в баке-аккумуляторе 4.

При усилении солнечной радиации интенсивность испарения рабочего вещества 11 в тепловой трубе 9 возрастает, так как повышается температура воды, нагретой в водонагревателе 1 и омывающей испарительный участок 13.

При этом рабочее вещество 11 скаплинается н конденсационном участке 12,,так как перегородка 10 ограничивает сток рабочего вещества в испарительный участок 13. При этом тепловая труба 9 пдворачивается вокруг оси 15, приоткрывая связанные с ней клапаны

7 и 8. Расход воды через водонагреватель 1 и приток холодной воды в бак-аккумулятор 4 возрастают, что препятствует повыщению температуры воды в баке-аккумуляторе 4.

Предлагаемая гелиосистема позволяет стабилизировать температуру нагрева воды. Кроме того, в баке-аккумуляторе происходит предварительный подогрев воды, подаваемой в водонагреватель, что улучшает условия его работы.

Формула изобретения

1. Гелиосистема горячего водоснабжения, содержащая солнечный водонагреватель с подающим и обратным трубопроводами, подсоединенными к бакуаккумулятору с входным и выходным трубопроводами, регулятор расхода и регулирующие клапаны, установленные во входном и подающем трубопроводах, отличающаяся тем, что, с целью снижения инерционности регулирования температуры нагрева воды, регулятор расхода выполнен в виде установленной в баке-аккумуляторе тепловой трубы с перегородкой; образующей с корпусом последней щель для прохода паров рабочего вещества и ограничивающей конденсационный участок, сообщенный с испарительным участком посредством переливной трубы, причем тепловая труба установлена с воэможностью поворота вокруг горизонтальной поперечной оси, а конденсационный и испарительный участки связаны с клапанами соответственно входного и подающего трубопроводов.

2.Гелиосистема по п. 1, о т л ич а ю щ а я с я тем, что, с целью интенсификации теплообмена в тепловой трубе, ее конденсационный и испарительный участки имеют вертикальные скнозные каналы для прохода воды.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

° по заявке Р 2748298,кл.F 24 J 3/02, 1979.

935681! ° l

Ф> ° 14 ° Ф ° е.

t(l litt(4 ВФУ 11 ° 4 ° (У ° ° °

Ф °! t (41(I 1 ((((1111

41» 4! (litt(° > (14((ю

° 1 ° е ° > I l I > ° 1(, ° е ею i 11 ° ° t ю ° > ° (>Ю (4 t,44>Е (tt((Е Ф 1 У(>4 °

1((у>IВ 1Ф ° 1,414,4 °

° 4 ° 1 б 4 Ф I у ° !

i Ill>i » ° б(1144441441> °

i>(t (I °,i> ° .41 t t, Ф . ° °

1 t I Ф

114! I t> 4 t >t

Ф

1(lб !ее 114 (б(111! Ф l y I у ° Е

I I 4

Ф

° 1 !

41(Iti 44 tilt! » °

1 е > °

В l 14 >444 ю

° I юб! ° > ° ° 11

4 I 4 у б I

4l

IIIII>>tII е >II! I I 4

° 1 1 (1111, 1. 1, I

>Ф! 114 il till ° 4 táó(!

t е Ф ° 1 !

1 е >

II!I(llf4б1 4 ° Ф> ° Ili>41>l t 411 li е 4 ю ° 1 1 t е б

k4II 41 4 4 ! б Ю > 4 I 4 4 Е l( ° ю б Ю Ф ю б! еу t

>(Ii4l °, Ф, ° ° э>tttlt ° I (I ° I °

I > (1

Ф 11!! 11

° Ф!

° °

4 4 4

44 ° 14> ° I \j 4> ° 414 (441 I

I Ф

4>б 4(i t t 4 I ° °.(!

>!4144! 44> 1 4 >, I(4! It

I (4

> ° 4 (б ю 1 ю tl! 444 4>11 1 ° е еI ° !I !

l е °,,,,,>4 3ю

I ((! 1! уу !

114 юю юеу, 1 Ф (j ° I ° ° > ю ( (Ii 4I(t It> l 1 ° ° > tit

I 4

Ф ((I

I 4 Ю 14>

° ° е ° ° Ф е

Ф б

1414(. (3 !

i I $

44(

1! ° Е ° ! ° I °

4 ((((li(I11(1(1(!1 lt I

Ф . !

Заказ 4185/39 Тираж 799 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий . 113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Составитель К. Заграничная

Редактор С. Тимохина Техред 3. Фанта рр

Ко ектор И. Муска
