Реферат



CoIos Советских

Сецнаинстнчесннх

Ресиубини

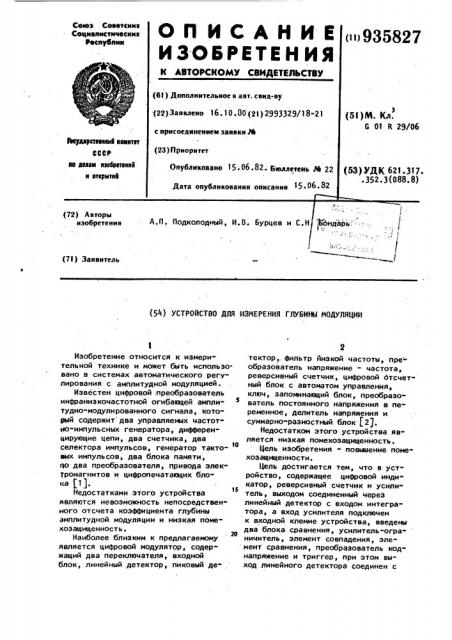

ОПИСАНИЕ„„

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (62) Дополнительное к авт. свид-ву (22) Заявлено 16. 10. 80 (21) 2993329/18-21 с присоединением заявки Р& (23) Приоритет (5!)М. Кл, С 01 R 29/06

6Ьеудлрстеехвй кемктет

СССР ив делам хзебретеикй н еткрыти1

Опубликовано 15 ° 06.82- бюллетень М 22 (53) УДК 621.317. .352.3(088.8) Лата опубликования описания 15 06 82 (72) Авторы изобретения

А.П. Подколодный, И.В. Бурцев и C.Н Фондари, (72) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ГЛУБИНЫ МОДУЛЯЦИИ

Изобретение относится к измерительной технике и может быть использовано в системах автоматического реги" лирования с амплитудной модуляцией.

Известен цифровой .преобразователь инфранизкочастотной огибающей амплитудно-модулированного сигнала, который содержит два управляемых частотно-импульсных генератора, дифференцирующие цепи, два счетчика, два селектора импульсов, генератор такто10 вых импульсов; два блока памяти, qo два преобразователя, привода электромагнитов и цифропечатающих бло" ка (2).

Недостатками этого устройства являются невозможность непосредствен" мого отсчета коэффициента глубины амплитудной модуляции и низкая помехозащищенность.

Наиболее близким к предлагаемому является цифровой модулятор, содержащий два переключателя, входной блок, линейный детектор, пиковый детектор,. фильтр йизкой частоты, пре" образователь напряжение - частота, реверсивный счетчик, цифровой дтсчет"

HblH блок с автоматом управления, ключ, запоминающий блок, преобразователь постоянного напряжения в переменное, делитель напряжения и суммарно-разностный блок (21.

Недостатком этого устройства является низкая помехозащищенность.

Цель изобретения - повышение помехозащищенности.

Цель достигается тем, что в устройство, содержащее цифровой индикатор, реверсивный счетчик и усили" тель, выходом соединенный через линейный детектор с входом интегратора, а вход усилителя подключен к входной клемме устройства, введены два блока сравнения, усилитель-ограничитель, элемент совпадения, элемент сравнения, преобразователь коднапряжение и триггер, при этом выход линейного детектора соединен с

935827 входом усилителя-ограничителя, управляющий вход которого подключен к выходу интегратора и к одному из входов элемента сравнения, вторым входом соединенного с второй входной клеммой устройства, а выход эле" мента сравнения соединен с управляющим входом усилителя, выполненного регулируемым, а выход усилителя-ограничителя соединен с первыми IO входами блоков сравнения, вторые входы которых подключены к соответ" ствующим выходам преобразователя код-напряжение, а выход первого блока сравнения соединен с входом сложе" I5 ния реверсивного счетчика и с первым входом триггера, а выход второго блока сравнения соединен с входом вычитания реверсивного счетчика, с вторым входом триггера и с первым входом элемента совпадения, второй вход которого соединен с выходом триггера, а выход элемента совпаде" ния подключен к управляющему входу цифрового индикатора, каждый из и вхо- 5 дов которого соединен с соответствующим выходом разряда реверсивного счетчика, соединенного своими и выходами разрядов с соответствующими входами разрядов преобразователя код-напряжение.

При этом цифровой индикатор выполнен в виде регистра памяти и п ключей, выход каждого из которых соединен с соответствующим входом регистра памяти, а вход каждого клю35 ча соединен с соответствующим из и входов цифрового индикатора, управляющий вход которого подключен к управляющему входу и ключей.

На чертеже представлена блок-схема устройства.

Устройство содержит усилитель 1, линейный детектор 2, усилитель-ограничитель 3, интегратор 4, элемент 5 сравнения, блоки 6 и 7 сравнения, 45 реверсивный счетчик 8, триггер 9, элемент 10 совпадения, ключи l 1, регистр 12 памяти, преобразователь .13 код-напряжение, цифровой индикатор 14 и входные клеммы 15 и 16 устройства.

Устройство работает следующим образом.

Амплитудно-модулированный сигнал

ub) =Мн(йю Ми Я ) 1и М +%), где НН " амплитуда несущего колебания;

Vo - начальная фаза несущей;

Я- круговая частота модулирующего гармонического сигнала с амплитудой Чн и с коэффициентом глубины модуляции м=д„„с „/V„ через усилитель 1 поступает на линейный детектор 2, выходной сигнал которого имеет вид огибающей амплитуд.но-модулированного колебания. Этот: сигнал подается на вход ограничителя 3 и интегратора 4. На выходе интенратора 4 выделяется постоянная составляюц ая огибающей, величина которой равна Vh . Для простоты реализации устройства амплитуду сигнала Мн нормируют до величины, равной образцовому напряжению V @, подаваемому на клемму 16 устройства. Равенства этих величин (V - V ) добиваются путем изменения коэффициента усиления усилителя 1 под действием управляющего напряжения, снимаемого с выхода элемента 5 сравнения. Ограничитель 3 имеет переменный уровень ограничения, задаваемый величиной опорного напряжения. Таким образом, на выходе, ограничителя выделяется положительная полувопна огибающей амплитудно-модулированного сигнала.

Сформированный сигнал поступает на первые входы блоков 6 и 7 сравнения, уровни срабатывания которых отличаются на один уровень квантования.

Если при увеличении входного напряжения сформированный сигнал достигает уровня срабатывания блока б сравнения, он срабатывает и выдает импульс, который увеличивает на единицу число, записанное в реверсивном счетчике 8, что, в свою очередь, приводит к увеличению на один разряд выходного напряжения преобразователя

13 код-напряжение, а- следовательно, и уровень срабатывания обоих элементов 6 и 7 сравнения. При дальнейшем увеличении входного сигнала формирование пороговых уровней продолжается, причем триггер 9, установленный в единичное состояние первым из входных импульсов блока 6 сравнения, своего состояния не изменяет до тех пор, пока сигнал не достигнет макси-, мума. После достижения входным сигналом максимального значения начинается его уменьшение. В этом случае срабатывает блок 7 сравнения, импульс с выхода которого уменьшает на едини5 9358 цу число в реверсивном счетчике 8, а следовательно, и уровни срабатыва-, ния блоков 6 и 7 сравнения, проходит через элемент 10 совпадения, указывая на достижение входным сигналом мак- З симума. Этот же импульс устанавливает в нулевое состояние триггер 9, ко- . торый закрывает элемент 10 совпадения для прохождения следующих импульсов с выхода блока 7 сравнения при дальнейшем уменьшении входного сигнала.

Одновременно импульс, сформированный на выходе элемента 10 совпадения, разрешает запись кода с выхода реверсивного счетчика 8 через ключи

11 в регистр 12 памяти. Этот код характеризует коэффициент глубины модуляции исследуемого колебания.

Формула изобретения

1. Устройство для измерения глубины модуляции, содержащее усилитель, 2s выходом соединенный через линейный детектор с входом интегратора, а вход усилителя подключен к входной клемме устройства, реверсивный счетчик и цифровой индикатор, о т л и " зв ч а ю щ е е с я тем, что, с целью повышения помехозащищенности, в него введены два блока сравнения, усилитель-ограничитель, элемент совпадения, элемент сравнения, преобразователь код-напряжение и триггер, при этом выход линейного детектора соединен с входом усилителя-ограни" чителя, управляющий вход которого подключен к выходу интегратора и к одному из входов элемента сравнения, вторым входом соединенного с второй входной клеммой устройства, а выход элемента сравнения соединен с управляющим входом усилителя, выполненного регулируемым, а выход усилителя-ограничителя соединен с первыми входами блоков сравнения, вторые входы которых подключены к соответствующим выходам преобразователя.. код-напряжение, а выход первого блока сравнения соединен с входом сложения реверсивного счетчика и с первым входом триггера, а выход второ" го блока сравнения соединен с входом вычитания реверсивного счетчика, с вторым входом триггера и с первым входом элемента совпадения, второй вход которого соединен с выходом триггера, а выход элемента совпадения подключен к управляющему входу цифрового индикатора, каждый из и входов которого соединен с соответствующим выходом разряда реверсивного счетчика, соединенного своими и выходами разрядов с соответствующими входами разрядов преобразователя код-напряжение.

2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что цифровой индикатор выполнен в виде регистра памяти и и ключей, выход каждого из которых соединен с соответствую" щим входом регистра памяти, а вход. каждого ключа соединен с соответ" ствующим.из и входов цифрового индикатора, управляющий вход которого подключен к управляющим входам п ключей.

Источники информации, принятые во внимание при экспертизе

1. Авторскоесвидетельство СССР

N 7б9729, кл. 6 01 R 29/06, 1977.

2. Авторское свидетельство СССР

И 783716, к . а 01 R 29/06, 1978 (прототип).

935827

Тираж 717 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 4202/46

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Составитель Л. Муранов

Редактор Л. Алексеенко Техред 3. Палий Корректор М. Демчик
