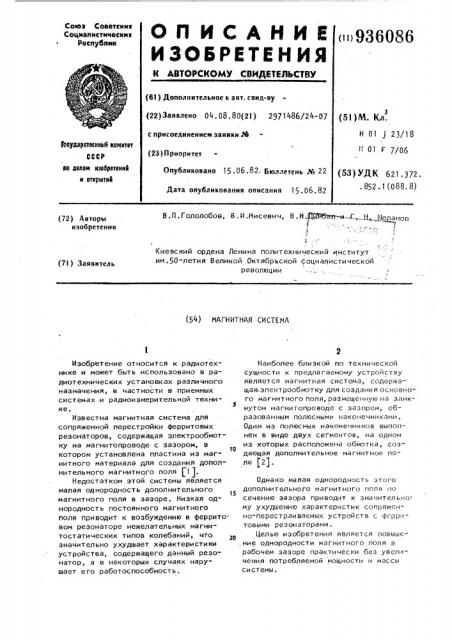

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ к мто скомм свиднильствь

Союз Соаетсиын

Социапыстичесиин

Республик (ii 936086

{8} ) Дополнительное к авт. санд-ву

{22) Заявлено 04. 08. 80(21) 2971486/24-07 (51)M. Кл.

Н 01 j 23/18

Н О1 F 7/06 с присоединением заявки М (23)Приоритет

3Ьаудератвкиный каинтет

СССР ао данаи изааретеннй и аткрцтнй

Опубликовано 15 . 06.8? Бюллетень № 22

Дата опубликования описания 15.06.82 (53) УДК 621.372. . 852.1 (088. 8) В.П.Гололобов, 8 ..И.Мисевич, В.И.Дь!Рб". л-и- —..Г, К,, йеламов (72) Авторы изобретения

Киевский ордена Ленина политехнический институт им.50-летия Великой Октябрьской социалистической революции (7l) Заявитель (54) МАГНИТНАЯ СИСТЕМА ле t2j.

Изобретение относится к радиотехнике и может быть использовано в радиотехнических установках различного назначения, в частности в приемных системах и радиоизмерительной техни5 ке.

Известна магнитная система для сопряженной перестройки ферритовых резонаторов, содержащая электрообмотку на магнитопроводе с зазором, в котором установлена пластина из магнитного материала для создания дополнительного магнитного поля 1).

Недостатком этой системы является малая однородность дополнительного магнитного поля в зазоре. Низкая однородность постоянного магнитного поля приводит к возбуждению в ферритовом резонаторе нежелат ель ных ма гнитостатических типов колебаний, что значительно ухудшает характеристики устройства, содержащего данный резонатор, а в некоторых случаях нарушает его работоспособность.

Наиболее близкой по технической сущности к предла гаемому устройству является магнитная система, содержащая электрообмотку для создания основного магнитного поля, размещенную на замкнутом магнитопроводе с зазором, образованным полюсными наконечниками.

Один из полюсных наконечников выполнен в виде двух сегментов, на одном из которых расположена обмотка, создающая дополнительное магнитное поОднако малая однородность этого дополнительного магнитного поля по сечению зазора приводит к значительно; му ухудшению характеристик сопряженно-перестраиваемых устройств с ферритовыми резонаторами.

Целью изобретения является повышение однородности магнитного поля в рабочем зазоре практически без увеличения потребляемой мощности l1 массы системы.

3 93608

Поставленная цель достигается тем, что в магнитной системе, содержащей электрообмотку для создания основного магнитного поля, размещенную на замкнутом магнитопроводе с зазором, образованным полюсными наконечниками, один из которых выполнен в виде двух сегментов и на одном из сегментов намотана дополнительная электрообмо.ка, создающая дополнительное магнит- 1О ное поле, другой полюсный наконечник выполнен в виде сегментов, зеркально симметричных сегментам первого, и все сегменты намагничены дополнительным магнитным полем, так что векторы. >s напряженности дополнительного поля в зазоре антисимметричны.

Сердечники второго полюсного наконечника вместе с сердечниками первого образуют дополнительную замкну- 26 тую магнитную систему с двумя зазорами. Поскольку в конструкции соблюдена полная симметрия, то дополнительное магнитное поле в зазорах, образованных парами сердечников, однородно. у

На чертеже схематически изображено предлагаемое устройство.

Магнитная система состоит из электрообмотки 1, создающей основное магнитное поле Н, расположенной на замкнутом магнитопроводе 2 иэ магнитомягкого материала. Полюсные наконечники 3 и 4 выполнены в виде сердечников 5-8; на которых расположены обмотки 9-12, создающи дополнительное магнитное поле b Í.

Дополнительные обмотки 9-12 выполнены таким образом, что совместно с сердечниками 5-8 образуют замкнутую магнитную систему с двумя зазорами, образованными парами сердечников 5,6 и 7,8. 8екторы напряженности дополнительного магнитного поля .b Н в этих зазорах антипараллельны. Следо" вательно, в одном зазоре это поле складывается с основным магнитным полем И, а в другом вычитается. Разность 24Н между напряженностями поля в зазорах не зависит от Н и сохраня6 ф

f ется во всем рабочем диапазоне, чем и обеспечивается сопряженная перестройка устройств, помещенных в зазоры.

Пос кол ьку в сис теме соблюдена полная симметрия, однороднос т ь поля в зазоре значительно выше, чем у известных устройств. Увеличение однородности поля достигнуто практически беэ увеличения потребляемой мощности и массы системы (поскольку Н сН и некоторое изменение потребляемой мощности и массы системы, вызванное увеличеним числа дополнительных обмоток, .практически не изменят суммарную потребляемую мощность и массу системы).

Применение предлагаемой магнитной системы в широкодиапазонной аппаратуре позволяет снизить ее габариты, массу и энергоемкость.

Формула изобретения

Магнитная система для сопряженной перестройки С8Ч ферритовых резонаторов, содержащая основную обмотку, размещенную на магнитопроводе, снабженном полюсными наконечниками, между которыми образован рабочий зазор, при этом один из полюсных наконечников разделен на два сердечника, и дополнительную обмотку, установленную на одном из указанных сердечников, отличающаяся тем, что, с целью увеличения однородности магнитного поля в рабочем зазоре, другой полюсный наконечник также. разделен на два сердечника и расположен так, что его сердечники находятся напротив сердечников первого полюсного наконечника, причем дополнительные обмотки установлены на всех сердечниках °

Источники информации, принятые во внимание при экспертизе

1. Патент Франции и 2282704, кл. Н 01 F 7/06, 1978.

2. Патент СВА М 3839677, кл. Н 04 В 1/26, 1975 (прототип).
