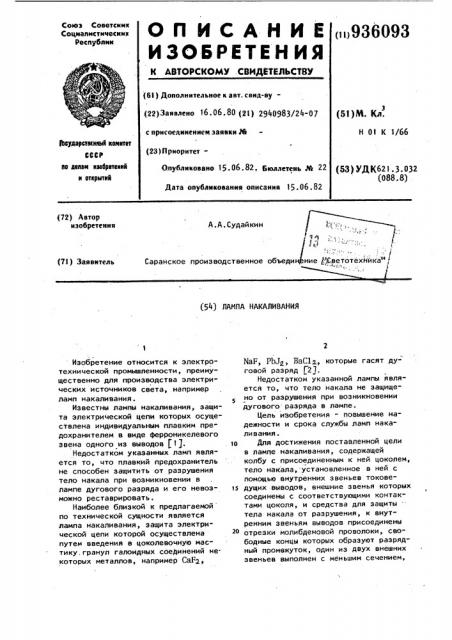

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ .СВМДЕТЕЛЬСТВУ

Союз Советских

Социапистичесиик

Республик

<и>936093

{6l ) Дополнительное к авт. свид-ву(22)Заявлено 16.06.80 (21) 2940983/24-Оy с присоеаинеииент заявки М (51)М. Кл.

Н 01 К 1/66

Веударетеснный кеинтет

СССР ае делан нзабретеннй и еткрытнй (23) ПриоритетОпубликовано 15.06.82, бюллетень М 22

Дата опубликования описания 15. 06. 82 (53) УДК621 ° 3-032 (088. 82 (72) Автор изобретения

А.А,Судайкин ф,1

Саранское производственное объеди ние Дбветотехйика" /

1 (71) Заявитель (54) ЛАМПА НАКАЛИВАНИЯ Изобретение относится к электротехнической промышленности, преимущественно для производства электрических источников света, например ламп накаливания.

Известны лампы накаливания, защита электрической цепи которых осуществлена индивидуальным плавким предохранителем в виде ферроникелевого звена одного из выводов (1).

Недостатком укаэанных ламп является то, что плавкий предохранитель не способен защитить от разрушения тело накала при возникновении в лампе дугового разряда и его невозможно реставрировать.

Наиболее близкой к предлагаемой по технической сущности является лампа накаливания, защита электрической цепи которой осуществлена путем введения в цоколевочную мастику, гранул галоидных соединений некоторых металлов, например CaFg

NaF, PbJ<, HaClz, которые гасят дуговой разряд 21.

Недостатком указанной лампы является то, что тело накала не защищено от разрушения при возникновении дугового: разряда в лампе.

Цель изобретения - повышение надежности и срока службы ламп накаливания.

1о Для достижения поставленной цели в лампе накаливания, содержащей колбу с присоединенным к ней цоколем, тело накала, установленное в ней с помощью внутренних звеньев токове I5 дущих выводов, внешние звенья которых соединены с соответствующими контактами цоколя, и средства для защиты " тела накала от разрушения, к внутренним звеньям выводов присоединены

2О отрезки молибденовой проволоки, свободные концы которых образуют разрядный промвжуток, один из двух внешних звеньев выполнен с меньшим сечением, 3 93609 установлен внутри. втулки иэ термоизо/ ляционного материала, расположенной в отверстии одного иэ контактов цоколя, и соединен с укаэанным контактом припоем иэ легкоплавкого материала, причем длина указанного разрядного промежутка в 1,5-2 раза меньше расстояния между секциями тела накала.

На фиг. 1 и 2 представлены варианты конструкции лампы накаливания . 10

Лампа содержит отрезки молибденовой проволоки 1, образующие разрядный промежуток а, присоединенные к внутренним звеньям 2 токоведущих выводов, имеющим внешние звенья 3 и 4, иэ ко-. н торых внешнее звено 4 имеет уменьшенное сечение. Внешний вывод 4 установо лен внутри втулки 5 иэ термоизоляционного материала, которая расположена в отверстии контакта 6 цоколя и рр соединена с ним припоем 7, выполняющим роль плавкого.предохранителя.

Так как расстояние между отрезками молибденовой проволоки 1, образующими разрядный промежуток а, выбрано таким 1$ образом, чтобы градиент потенциала был в 1,5-2,5 раза выше, чем между участками (секциями) тела накала, то дуговой разряд может возникнуть только в разрядном промежутке. При этом рез= зо ко возрастает ток, протекающий в электрической цепи лампы. Внешнее звено

4 вывода уменьшенного сечения нагревается сильнее, а так как непосредственному касанию его с контактом 6 цоколя препятствует втулка 5 из термоизоляционного материала и соединение между ними осуществлено припоем 7, играющим роль плавкого предохранителя, то при" пой 7 расплавляется и разрывает цепь лампы, тем самым прекращает дуговой разряд в ней. Тело накала лампы ос;тается вне зоны действия дугового .. разряда и для повторного использования лампы достаточно вновь соединить вывод 4 с контактом 6 цоколя припоем 7.

3 4

Предлагаемая лампа по сравнению с известными обладает следующими преимуществами: при возникновении дугового разряда в лампе тела накала не разрушается; плавкий предохранитель подлежит реставрации; уменьшается расход материала внешнего звена выводов за счет уменьшения сечение его.

Использование предлагаемой лампы позволяет повторно испольэовать ее после возникновения дугового разряда, что дает экономию в народном хозяйстве. формула изобретения

Лампа накаливания, содержащая колбу с присоединенным к ней цоколем, тело накала, установленное в ней с помощью внутренних звеньев токоведущих выводов, внешние звенья которых соединены с соответствующими контактами цоколя, и средства для защиты тела накала от разрушения, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности и срока службы, к внутренним звеньям присоединены отрезки молибденовой проволоки, свободные концы которых образуют разрядный промежуток, один из двух внешних звеньев выполнен с меньшим сечением, установлен внутри втулки из термоизоляционного материала, расположенной в отверстии одного из контактов цоколя, и соединен с указанным контактом припоем из легкоплавкого материала, причем длина указанного разрядного промежутка 1,5-2 раза меньше расстояния между секциями тела накала.

Источники информации, принятые во внимание при экспертйзе .

1. Ульмишек Л.Г. Производство электрических ламп накаливания. И.-Л., "Энергия", 1966.

2. Патент Швеции И 389426, кл. H Ol K 3/16, 1976.
